离心式流体输送用闭式叶轮结构设计

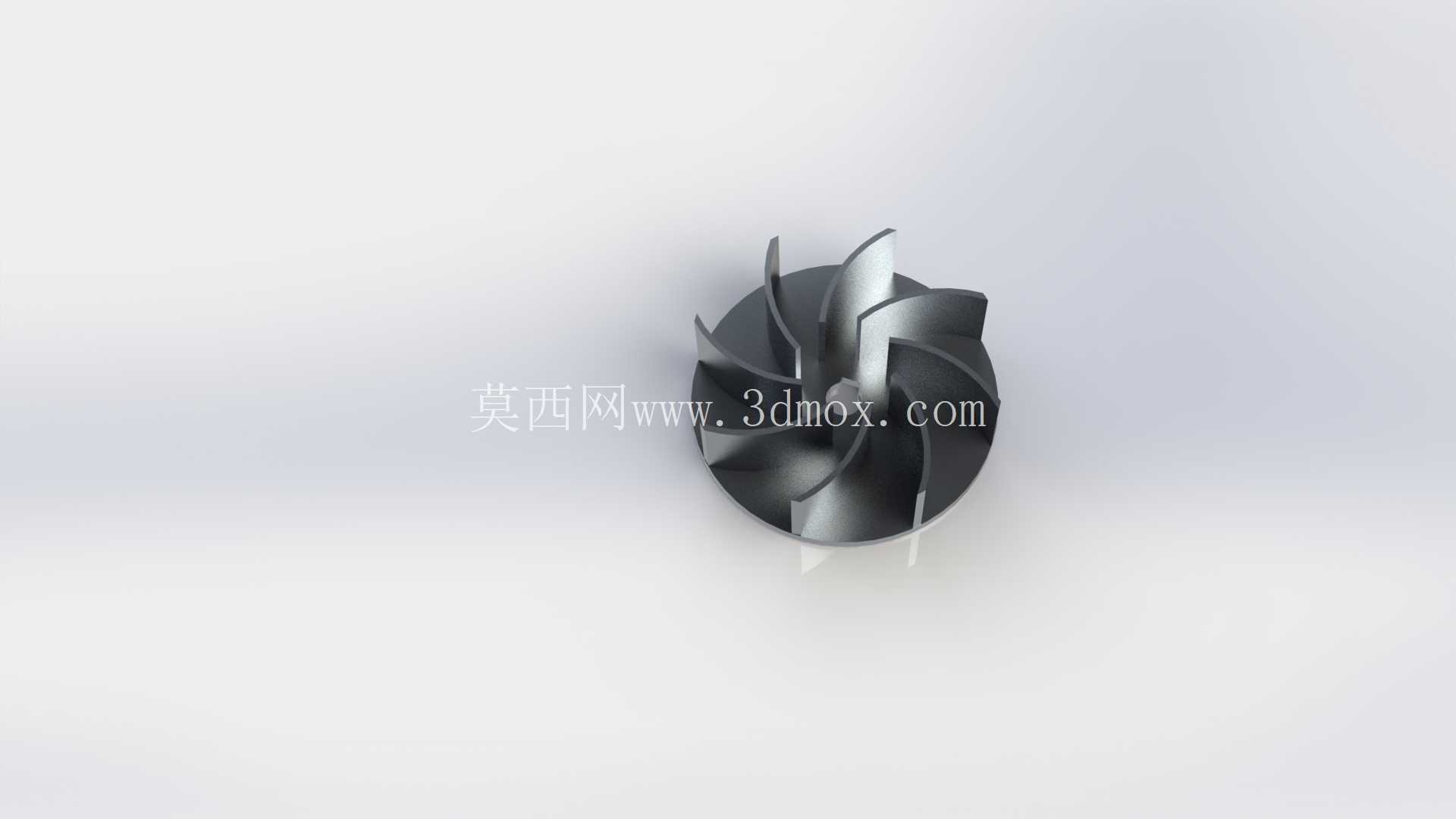

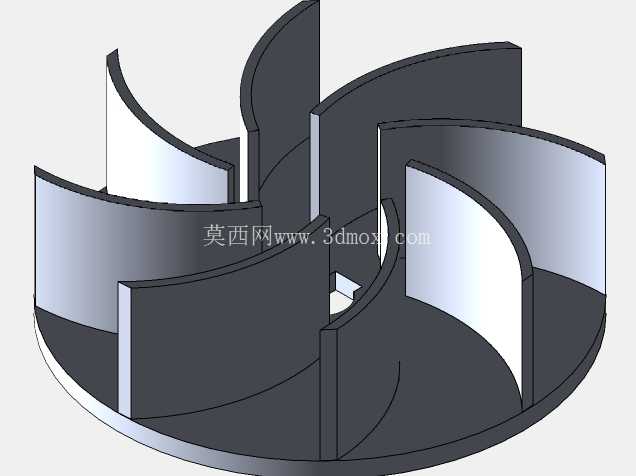

　　这款叶轮的设计核心围绕离心式流体输送工况的实际需求展开，在结构选型阶段优先匹配中低压流体输送场景的效率要求，采用后弯式叶片构型，相比径向叶片能有效降低流体离开叶轮时的动压损失，提升整机运行的静压转化效率，适配清水、低粘度工业流体、洁净空气等介质的输送场景，常见于小型离心泵、低压离心风机、工业散热通风系统、小型流体循环设备的核心动力端。从结构细节来看，叶片与前后轮盘采用一体化成型的结构逻辑，避免了分体焊接带来的流道凸起、焊缝应力集中问题，流道表面做了连续顺滑过渡处理，能减少流体在流道内的湍流损耗，同时降低介质中微小杂质在流道内滞留堆积的概率，延长连续运行的维护周期。

　　设计过程中首先确定的是叶轮的安装定位基准，中心轴孔采用H7级公差配合设计，轴孔端面设置定位止口，能保证与电机轴装配后的同轴度，控制高速旋转时的径向跳动量，避免运行过程中出现动平衡超标引发的振动问题；轴孔周边预留了键槽安装位，可根据实际配套的电机轴规格选用平键传递扭矩，避免长期运行出现轴与叶轮的相对滑动。叶片的型线设计采用变曲率构型，从叶轮入口处的大曲率平缓过渡到外缘处的小曲率，匹配流体从轴向进入、径向流出的运动轨迹，减少入口处的流体冲击损失；叶片数量经过流道通流能力与叶片排挤系数的平衡计算，既保证足够的叶片对流体的做功能力，又避免叶片过多挤占流道通流面积，降低大流量工况下的堵塞风险。

　　轮盘的厚度从中心到外缘采用渐变设计，中心安装区域厚度更大，承受轴传递的扭矩与旋转离心力，外缘区域适当减薄，控制整体转动惯量，降低电机启动瞬间的电流冲击，同时减少不必要的材料损耗。安装边界方面，叶轮的轴向总宽度控制在适配常规小型泵体、风机蜗壳的安装腔尺寸范围内，外缘直径与蜗壳内壁的间隙控制在合理区间，间隙过大会导致流体回流降低效率，间隙过小则容易因加工装配误差出现叶轮与蜗壳的刮擦故障；叶轮的后端面预留了锁紧螺母的安装空间，可通过轴端锁紧结构实现轴向定位，防止运行过程中受流体轴向力作用出现窜动。

　　在实际工况适配中，这款叶轮的结构强度可满足常规工业场景下的额定转速运行要求，叶片边缘做了小圆角处理，既减少流体入口的切割损失，也能避免长期运行中介质冲刷导致的叶片边缘气蚀损伤，针对不同的输送介质特性，该结构可通过更换不同材质来适配，比如输送腐蚀性流体时可选用工程塑料或不锈钢材质，输送常温空气时可选用普通工程塑料或铝合金材质，结构本身无需做大幅改动即可快速适配不同的整机配套需求。设计阶段还做了动平衡预留结构，叶轮后盘外缘可根据动平衡测试结果添加去重槽，保证装配后整体动平衡精度达到G6.3级以上，适配数千转每分钟的运行转速，降低整机运行的振动与噪音水平。流道的进出口角度经过反复校核，入口角匹配流体进入叶轮时的预旋角度，减少入口冲击，出口角匹配后续蜗壳的流体收集角度，保证流体从叶轮流出后能顺畅进入蜗壳流道，减少局部水力损失。
