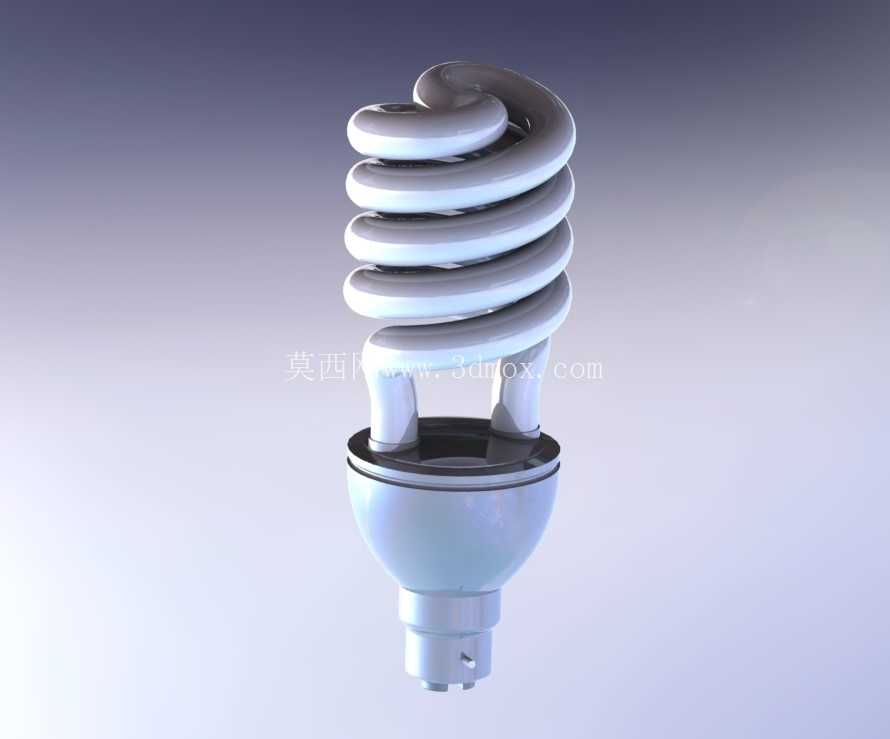

螺旋紧凑型节能荧光灯三维结构设计

　　日常民用与商用场景里，紧凑型螺旋荧光灯的应用覆盖了楼道照明、室内顶灯配套、工矿辅助照明等多个领域，相比传统白炽灯，其发光效率更高、能耗更低，在LED普及前是替代高能耗照明产品的核心选型。做这款产品的三维结构设计时，首先要考虑的是灯管螺旋排布的曲率半径，既要保证荧光粉涂覆层在弯折过程中不会出现开裂脱落，也要控制整灯的最大外径，适配常规E27灯座对应的灯罩安装空间，避免出现装不进原有灯具的问题。

　　灯管部分的螺旋升角设计是核心，每一圈螺旋的间距要留够散热间隙，不能因为排布过密导致灯管工作时局部温度过高，加速荧光粉老化，缩短整灯使用寿命。同时螺旋段的总长度要匹配额定功率对应的发光需求，功率越大的灯管，螺旋展开总长度越长，圈数也会相应增加，这部分建模时要通过螺旋线扫掠来实现，扫掠路径的螺距参数要和实际生产的弯管工艺匹配，不能出现曲率过小的弯折段，否则玻璃管弯制时容易出现壁厚不均甚至开裂的问题。

　　下部的灯壳部分承担着容纳电子镇流器、连接灯头的作用，设计时要注意内部腔体的尺寸边界，要能放下整流电路、滤波电容、启动电阻等全部电子元器件，同时壳体和灯管衔接的位置要做密封挡边，避免蚊虫、灰尘进入腔体内部造成电路短路。灯壳的外壁要做均匀的散热筋结构吗？不，这类小功率节能灯的发热量不大，只要壳体壁厚控制在1.2-1.5mm之间，选用阻燃PBT材质就能满足散热需求，不需要额外加散热筋，反而要控制壳体的整体高度，保证整灯总长度不超过常规白炽灯的尺寸，替换时不需要调整灯具的安装位置。

　　灯头部分采用标准的卡口或者螺口结构，建模时要严格遵循国标灯头的尺寸公差，螺口的螺纹牙型、螺距要和标准灯座完全匹配，安装时的旋入深度控制在3-4圈，保证接触可靠不会出现松动脱落。灯头和塑料壳体的连接位置要做卡扣结构，配合超声波焊接工艺，保证两者连接强度足够，安装拧动的时候不会出现壳体和灯头打滑转不动的情况。

　　实际建模过程中，灯管部分的玻璃材质要做半透明效果，还原真实灯管点亮时的光线漫射质感，内部的电极引线要隐藏在灯管两端的封接位置，不要外露影响外观。电子镇流器部分的元器件排布要符合安规要求，高压部分和低压部分的爬电距离要留够，避免出现打火隐患。整灯的重心要落在灯头的中心轴线上，安装后不会出现歪斜的情况，重量控制在80g以内，避免长期使用后灯座承重过大出现松动。

　　从应用适配的角度看，这款螺旋节能灯的尺寸可以适配绝大多数原有白炽灯的安装场景，不需要对原有灯具做任何改造，直接替换就能使用，螺旋结构的灯管相比U型管的发光面更均匀，360度方向的发光角度没有明显暗区，照明效果更好。设计时还要考虑灯管和壳体的连接固定，灯管下端的两个电极插脚要插入壳体对应的固定座内，用耐高温硅胶做密封固定，既可以固定灯管位置，也能避免灯管工作时的热量直接传导到塑料壳体上，造成壳体过早老化。

　　在结构校验阶段，要模拟整灯安装后的受力情况，灯头和壳体的连接位置要能承受5N·m的扭转力矩不损坏，灯管部分要能承受10N的轴向推力不出现松动跌落。同时要考虑工作时的热胀冷缩效应，灯管和壳体固定位置的硅胶要留有一定的形变余量，避免温度变化时玻璃管受到额外应力出现炸裂。整灯的外形没有尖锐棱角，所有过渡位置都做R0.5以上的圆角处理，符合日常用品的安全设计要求，安装更换时不会划伤手部。
