1.5t/h容量卧式燃煤燃烧装置结构设计

　　这款卧式布置的燃煤燃烧装置，额定处理容量为1.500kg/h，主要适配中小型蒸汽锅炉、生物质及固体燃料供热系统的前端燃烧单元，在食品加工、小型化工、农产品烘干、集中供暖等需要稳定中低温热源的场景中应用广泛，可直接对接锅炉炉膛入口，为后续换热单元提供持续稳定的高温烟气输出。从结构设计逻辑来看，整体采用卧式圆筒承压壳体作为主体框架，壳体外部沿周向均匀布置多组燃料进料与一次风配风接口，配合底部独立的鼓风单元实现分级配风，可根据燃煤粒径、热值的波动灵活调整一二次风配比，保证燃料在筒体内充分燃尽，减少不完全燃烧带来的热损失与污染物排放。

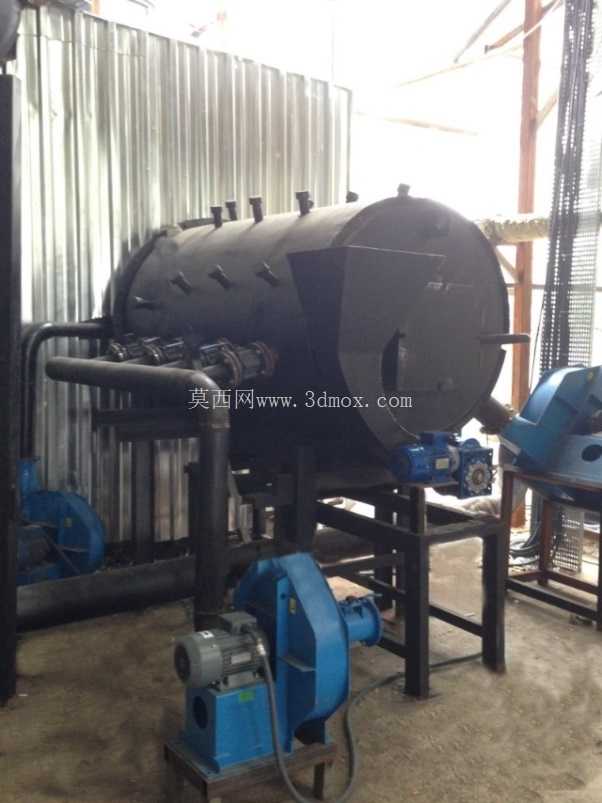

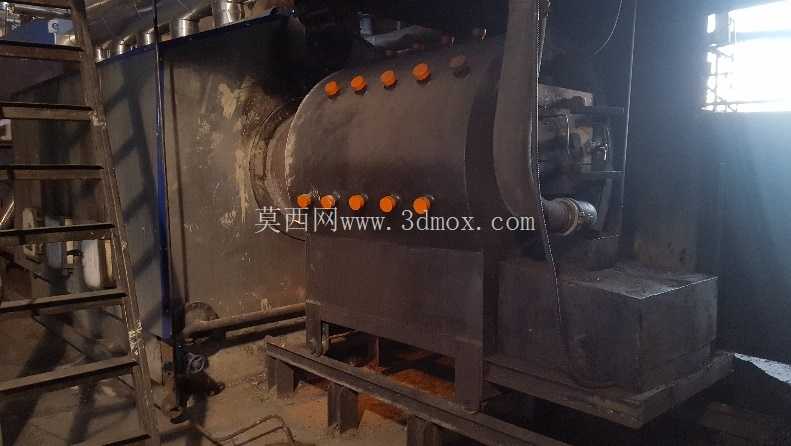

　　设备底部采用型钢焊接支架作为支撑结构，支架的安装孔位按照通用工业锅炉接口标准预留，现场安装时可直接与锅炉前端的预埋钢板焊接固定，无需额外制作过渡连接架，有效缩短现场安装周期。鼓风单元采用离心式风机直连设计，风机出风口通过渐扩风道与筒体下部的风室连通，风道内部设置导流挡板，避免进风直接冲刷局部炉衬造成局部过热损耗，同时保证布风均匀性，让筒体内不同区域的燃料都能获得充足的燃烧氧气。筒体端部设置可调式出料与观火结构，运行过程中可通过观火孔实时观察内部燃烧状态，调整进料速度与配风量，尾部的出渣结构采用螺旋输送式设计，可连续排出燃烧后的灰渣，无需停炉人工清渣，适配连续运行的供热工况。

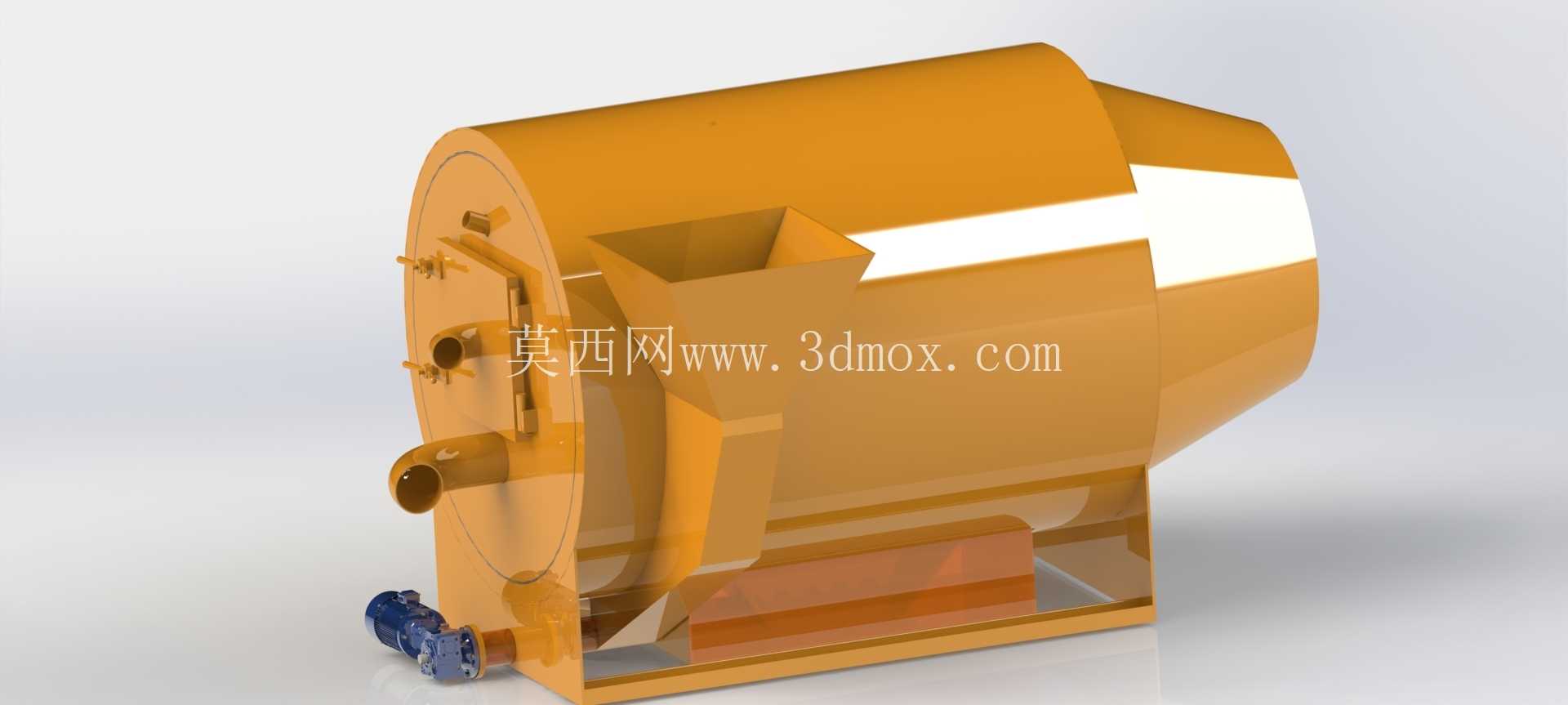

　　在三维建模过程中，壳体部分按照压力容器设计规范做了壁厚补强处理，所有外接管路的法兰接口都匹配通用工业管道标准，方便后期对接进料系统、风路系统与检测仪表；驱动电机与螺旋出渣机构的连接采用联轴器直连，同轴度公差控制在0.1mm以内，减少运行过程中的振动与传动损耗。安装边界方面，设备整体长度方向预留了1.2倍筒体长度的检修空间，侧面预留风机与管路的操作空间不小于0.8m，顶部不布置其他遮挡结构，方便后期检修壳体上的配风阀门与仪表接口。针对固体燃料燃烧过程中可能出现的结焦问题，筒体内壁采用耐火隔热衬里与可更换耐磨衬板组合设计，衬板通过螺栓固定在壳体内壁，磨损后可单独更换，无需整体更换壳体，降低后期维护成本。

　　进料口位置设置防回火挡板结构，避免筒体内的高温烟气倒窜进入进料管路引发安全隐患，所有转动部件都设置了安全防护罩，符合工业设备安全防护规范。从设备实际运行逻辑来看，燃料从上部进料口进入筒体后，在筒内的转动拨料结构作用下缓慢向出料端移动，过程中与配风系统送入的空气充分接触完成燃烧，燃烧产生的高温烟气从筒体另一端的烟气出口进入锅炉炉膛，与锅炉受热面完成换热，灰渣则通过底部的螺旋出渣机构排出设备外，整个燃烧过程可实现连续化运行，进料量、配风量、出渣速度都可根据实际热负荷需求灵活调整，适配不同热值的燃煤、生物质成型燃料等固体燃料，通用性较强。建模过程中对所有运动部件都做了干涉检查，保证拨料结构转动过程中与壳体内壁、衬板之间预留足够的安全间隙，避免运行过程中出现卡涩；风机与支架之间设置减震垫安装位，减少风机运行时的振动传递到筒体与锅炉本体，降低运行噪音。
