大涵道比涡扇航空发动机外观结构

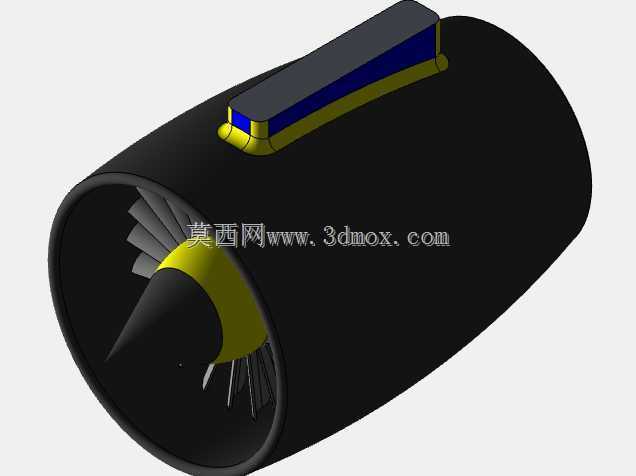

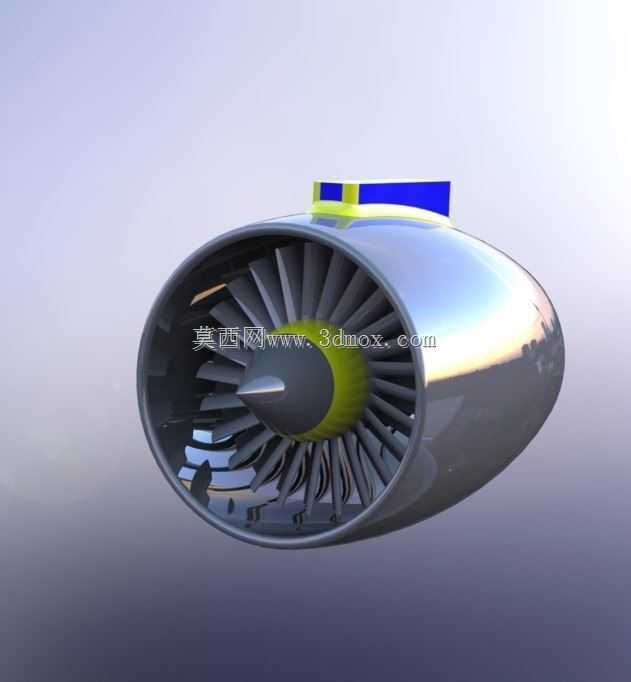

　　该三维模型呈现的是一台大涵道比涡扇航空发动机的前段外观结构，覆盖进气整流罩、大直径风扇组件、风扇机匣、外涵道壳体以及顶部安装吊挂等核心可见部位，整体造型贴合民用客机翼下吊装动力装置的典型构型。从工程应用场景来看，这类动力装置主要承担民用干线客机、大型运输机的推力输出任务，前端大尺寸风扇负责吸入并加速空气，其中大部分气流经由外涵道直接向后喷出，提供巡航阶段占比很高的推进动力，内涵气流则进入核心机完成压缩、燃烧与膨胀做功，驱动风扇与各级压气机持续运转。模型中风扇叶片采用宽弦后掠的叶型排布，叶片沿轮毂周向均匀分布，叶尖与风扇机匣内壁保持均匀的微小径向间隙，这一间隙控制直接关系到风扇效率与运转安全，间隙过大会造成气流泄漏损失，

　　过小则可能在热态变形、振动工况下发生叶尖碰磨。进气整流罩做成光滑的旋成体外形，前缘钝圆过渡，能够引导来流均匀进入风扇盘面，降低进气畸变与局部气流分离风险，罩体后端与轮毂衔接处的黄绿配色区域对应旋转封严与叶根安装盘的外观分界。外涵道壳体为大直径薄壁回转结构，外壁面连续光滑，从进气唇口向后逐步过渡到等直径段，型面设计既要满足气动流道要求，也要承受风扇叶片脱落工况下的包容载荷，因此实际结构中层状包容机匣的厚度分布、加强环位置都会在外观曲率变化中有所体现。顶部的吊挂安装节结构是发动机与机翼挂架对接的传力路径，模型中表现为机匣上方凸起的支座与蓝黄配色的连接段，实际工程中该部位需要把发动机推力、重量以及过载载荷传递给机翼，安装界面的孔位坐标、

　　贴合面平面度都有严格公差要求，建模时需保证吊挂凸台相对于发动机轴线的位置基准与整机坐标系对齐。从外形尺寸与安装边界判断，大涵道比发动机的风扇直径是整机最突出的外廓尺寸，决定了机翼离地高度、挂架长度以及地面维护净空，进气唇口前缘到风扇叶片轴线的轴向距离、机匣最大外径、吊挂顶部安装面高度共同构成发动机在翼布置的关键包络，在做飞机总体布置或地面教学展示时，这些边界直接影响拆装路径与工装空间规划。结构细节上，风扇叶片叶根以榫齿形式固定在风扇盘上，叶身带有明显的扭向规律，从叶根到叶尖安装角逐渐减小，适配不同半径处的圆周速度差异，保证沿叶高的气流攻角处于合理范围；进气锥的尖削造型能够降低 hub 端气流阻塞，让进入核心机的气流更加平顺。

　　机匣外壁高光金属质感的表现，对应实际产品中复合材料或金属蒙皮的光滑外表面，外表面上的分区线也暗示了检查口盖、管路敷设区域的划分逻辑。面向结构设计与教学演示场景，该模型可以用于航空发动机构造讲解、翼下动力装置布置校核、维修拆装流程模拟以及外观造型评审，帮助工程师理清风扇段各零件的装配层级、周向对位关系和安装接口位置，在方案阶段快速评估大直径动力单元与机体、地面设备之间的空间干涉风险。
