多接口法兰式管道扩展连接盖结构

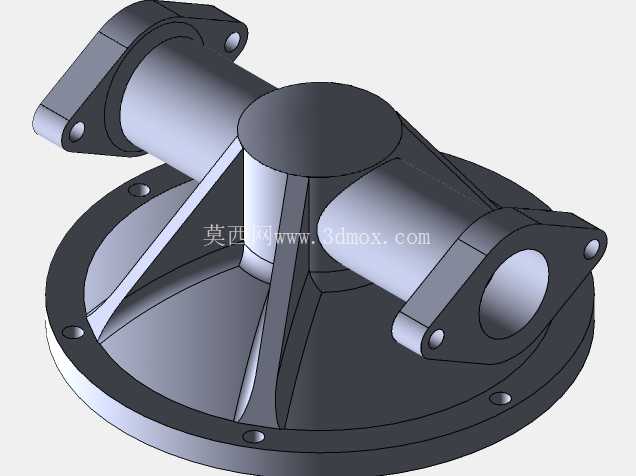

　　在工业流体输送、液压动力回路、气动控制系统以及部分特种介质传输场景中，管路的分支扩展、端口转接以及末端密封需求十分常见，这类场景下往往需要在不改动原有主管路主体结构的前提下，实现多通路的接口拓展，同时保证连接位置的结构强度与密封可靠性，本次涉及的扩展连接盖正是针对这类工况设计的管路配套构件。从实际应用场景来看，这类构件常出现在液压站的出油端分配、气动控制回路的支路扩展、中小型化工管路的取样端口预留、以及部分冷却循环系统的管路分流位置，区别于普通的平板法兰盖，该构件在圆形法兰基座上集成了两个呈一定夹角布置的外伸连接接口，无需额外加装三通转接头即可直接实现单路输入到双路输出的流向拆分，能够有效减少管路系统中的接头数量，降低潜在的泄漏点风险。

　　从结构设计思路来看，圆形法兰基座的边缘均匀布置了多个螺栓安装孔，孔位的分布尺寸匹配常规同通径管路法兰的安装标准，安装时可直接与原有管路的法兰端面对接，基座与外伸接口之间设置了三角形加强筋结构，筋板从基座盘面一直延伸至接口管体的中下部，能够有效抵消管路运行过程中因介质压力波动、外部管路振动带来的应力集中问题，避免接口根部出现疲劳断裂的情况。两个外伸接口的端部同样采用法兰连接结构，接口端面加工有密封槽位，可适配O型密封圈或者金属缠绕垫片，保证连接位置的静密封性能，接口的通径尺寸经过流体阻力校核，在分流状态下不会出现明显的介质压降，能够满足常规工况下的流量传输要求。

　　从安装边界来看，法兰基座的外径尺寸适配对应通径的标准法兰安装尺寸，安装时需要预留的操作空间需覆盖两个外伸接口的旋转半径，避免与周边的管路支架、设备壳体产生干涉，螺栓紧固过程中需采用对角分次拧紧的方式，保证法兰端面的压力均匀分布，防止因局部压力过大导致密封件变形失效。在实际选型应用中，需要根据输送介质的特性匹配对应的构件材质，常规液压气动场景可采用碳钢表面镀锌处理，腐蚀介质场景则需要更换为不锈钢或者工程塑料材质，同时要核算两个外伸接口所连接支路的介质压力，确保整体结构的耐压等级满足系统最高工作压力要求，避免运行过程中出现结构变形或者密封泄漏的问题。

　　这类集成式扩展盖相比传统的法兰加盖板加三通的组合方案，整体结构更加紧凑，安装工序更加简便，同时减少了多个连接面的密封处理环节，在空间受限的设备内部管路布置场景中，能够有效节省安装空间，降低管路布置的复杂度，提升整个管路系统的运行可靠性。在三维建模过程中，需要重点关注法兰安装孔的位置度公差、接口端面与法兰基座的垂直度公差，以及加强筋与主体结构的圆角过渡处理，避免在应力集中位置出现尖锐棱角，减少加工过程中的应力残留，同时要保证密封槽的尺寸精度，确保密封件安装后能够均匀受压，达到预期的密封效果。对于需要进行轻量化设计的应用场景，可在保证结构强度的前提下，对法兰基座的非配合面进行减重槽设计，降低构件的整体重量，同时不会影响其安装精度与结构性能。
