螺线管自发电手持照明手电筒结构设计

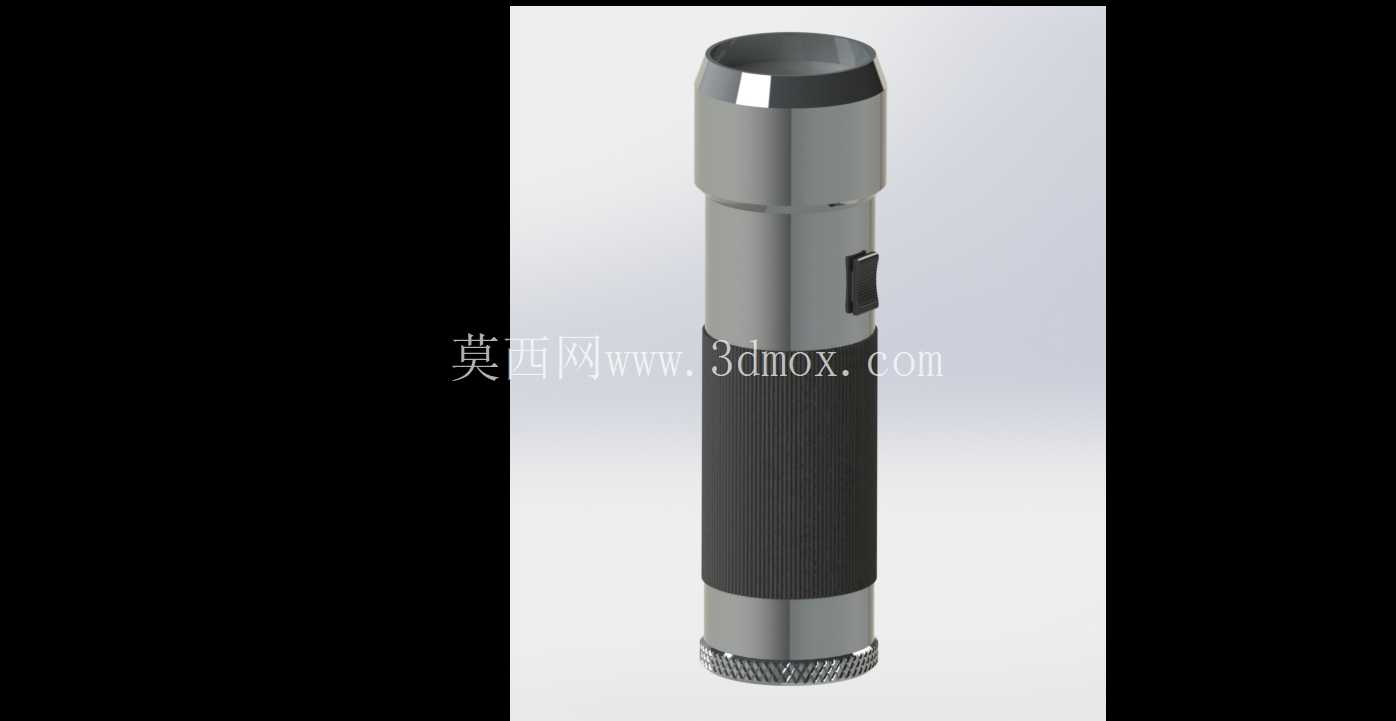

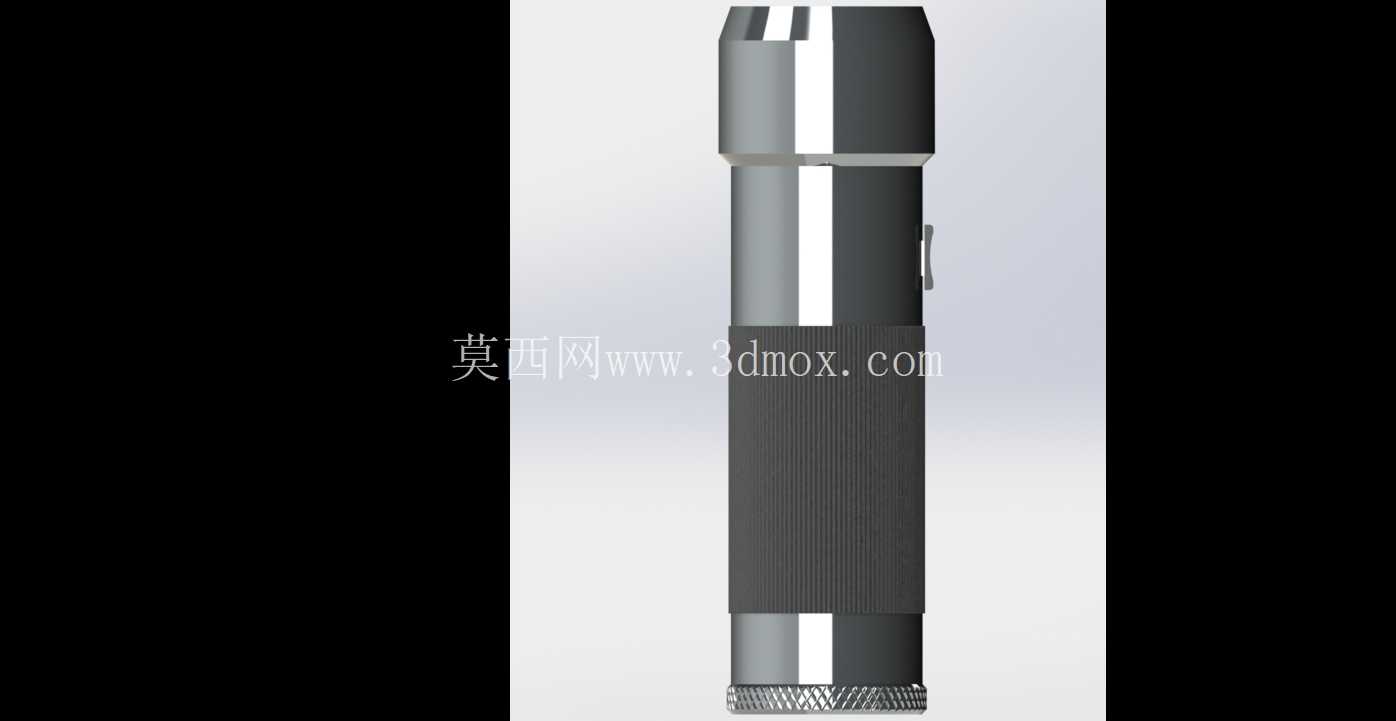

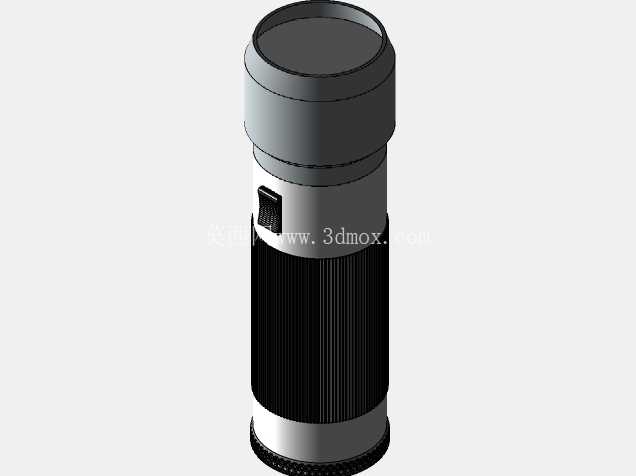

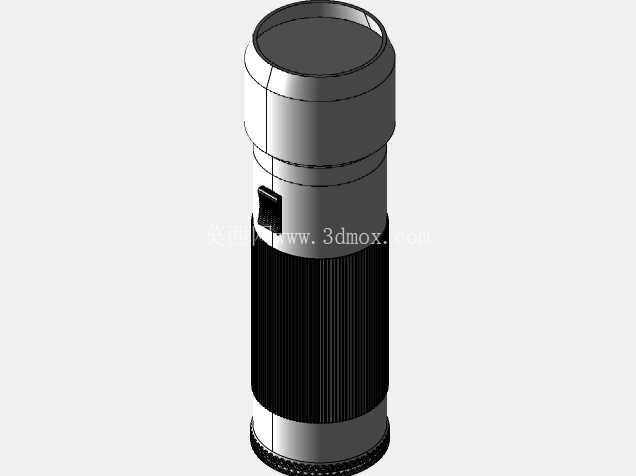

　　这款手持照明装置的核心设计逻辑围绕无外接电源场景的应急使用需求展开，区别于传统干电池、内置锂电池供电的常规手电，它采用螺线管电磁感应结构实现自供电，使用者握持设备做往复晃动动作时，筒身内部的永磁体就会沿着螺线管腔体做轴向滑移，切割磁感线产生的感应电流经过内置整流稳压模块处理后，直接供给前端照明LED模组，同时多余电能可以存储在筒身内置的小型储能电容中，避免晃动间隙出现照明断连的问题，这种结构完全省去了更换电池、外接充电的依赖，在野外作业、应急救灾、长期无供电储备的场景下，可靠性远高于常规供电模式的手持照明设备。从结构分层来看，整个筒身采用三段式装配设计，最前端是灯头模组集成段，包含聚光杯、LED灯珠、透光镜片以及前端旋调结构，通过旋转灯头外圈的防滑齿圈，可以调整聚光杯与灯珠的相对距离，实现聚光远射与泛光近照的光路切换，灯头与筒身主体的连接采用标准细牙螺纹配合，接缝处加装丁腈橡胶密封圈，能够满足日常淋雨、短时间浅水浸泡的防水要求，适配户外复杂使用环境。

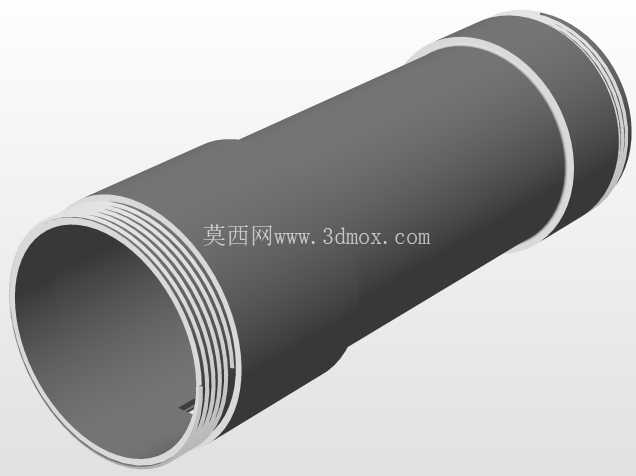

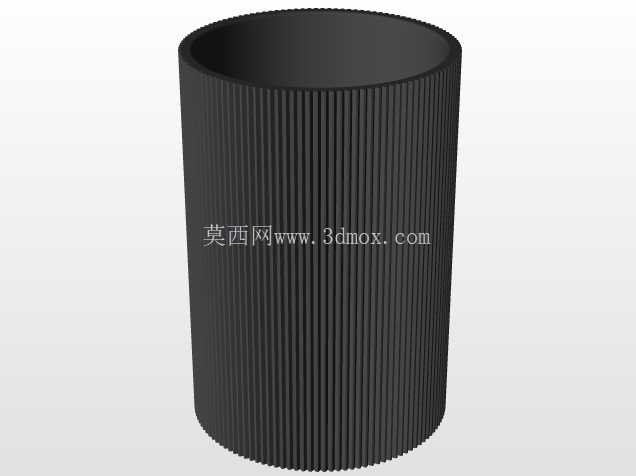

　　中间段是核心的功能集成区，外侧设置的嵌入式侧按开关采用硅胶密封结构，开关触点做镀金处理避免长期使用氧化接触不良，筒身中段下半部分包裹滚花纹理的防滑橡胶套，滚花纹理的深度控制在0.3mm，既能够保证戴防滑手套操作时的握持摩擦力，又不会因为纹理过深积攒污垢难以清理，这个区域内部是螺线管绕组、永磁滑动块、整流电路以及储能元件的安装腔体，绕组采用高强度漆包线分层绕制在绝缘骨架上，永磁块两端加装缓冲橡胶垫，避免晃动时磁块直接撞击腔体两端的结构件产生异响和结构损伤，腔体的内壁做光滑抛光处理，降低磁块滑移时的摩擦阻力，让晃动发电的操作更加省力。

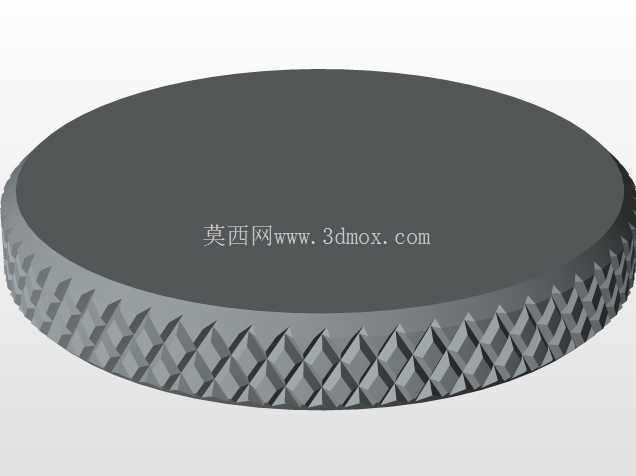

　　筒身尾段是可拆卸的端盖结构，端盖外侧同样加工滚花纹理方便徒手拆卸，端盖内部预留了小型挂绳孔的安装位，可以穿入腕带防止使用时设备脱手掉落，端盖与筒身的连接同样采用密封螺纹结构，保证整个腔体的密封完整性。从安装边界尺寸来看，整个筒身的直径控制在32mm，总长度控制在155mm，这个尺寸刚好适配成年人单手握持的掌宽范围，握持重心落在筒身防滑橡胶套的中心位置，长时间握持不会出现重心偏移带来的手腕疲劳，筒身所有的外接棱角都做R2以上的圆角处理，没有尖锐的凸起结构，放在衣物口袋中携带时不会勾刮面料。在结构设计的细节考量上，筒身的金属结构件全部采用6061铝合金材质加工，表面做硬质阳极氧化处理，硬度达到HV300以上，日常使用中磕碰、摩擦不容易出现表面掉漆、凹陷的问题，同时铝合金材质的重量较轻，整灯装配完成后的总重量控制在180g左右，长时间随身携带不会有明显的坠重感。内部的电路模块做灌封处理，避免潮湿空气、凝露进入电路造成短路故障，螺线管的绕组两端设置过压保护元件，防止剧烈晃动时产生的瞬间高压击穿LED灯珠和电路元件。

　　在实际应用场景中，这款设备除了常规的户外徒步、夜间检修照明使用外，还适配应急救援包的标配需求，因为不需要定期更换电池、不需要提前充电储备，放置在应急包中数年都可以随时取出使用，不会出现电池漏液、电量流失无法点亮的问题；在工业巡检场景中，设备的防水、抗摔结构特性，能够满足厂区户外巡检、地下管网检修等复杂环境的使用要求，侧按开关的大尺寸设计，戴劳保手套也可以轻松操作，不需要脱下手套就能完成开关和档位切换。设计过程中针对磁块的滑移行程做了多次优化，将磁块的有效滑移行程控制在60mm，既保证单次晃动能够产生足够的感应电量，又不会因为行程过长导致整灯长度超标，同时磁块的磁场做屏蔽处理，避免磁场外泄影响随身携带的银行卡、电子设备等磁敏物件。灯头的透光镜片采用高强度钢化玻璃材质，表面镀增透膜提升光线透过率，同时镜片的抗冲击性能满足1米高度跌落至水泥地面不碎裂的要求，适配复杂工况下的粗暴使用场景。
