电缆桥架45度转角连接构件

　　在工业厂房配电布线、数据中心机房走线架布设、商业综合体强电竖井敷设等场景中，电缆桥架的转角过渡一直是现场安装的痛点，常规直段桥架无法直接完成转向，需要定制转角构件来保证线缆敷设的顺畅性，避免线缆在转角处出现弯折半径不足、外皮刮损、排布杂乱的问题，这款45度转角连接构件正是针对这类场景开发的专用连接部件。

　　从实际用途来看，该构件主要用于梯式电缆桥架的45度转向接驳，既可以用于水平方向的桥架走向调整，适配车间内设备布局变化带来的线路改向需求，也可以用于垂直方向的缓坡过渡，比如桥架从水平段向竖井段过渡时的45度爬坡连接，相比90度直角转角，45度转角的线缆弯曲半径更大，能有效降低大直径电力电缆、多捆弱电线缆敷设时的应力集中，减少长期使用中线缆绝缘层的疲劳损伤，同时也能降低穿线施工时的拖拽阻力，提升布线作业效率。

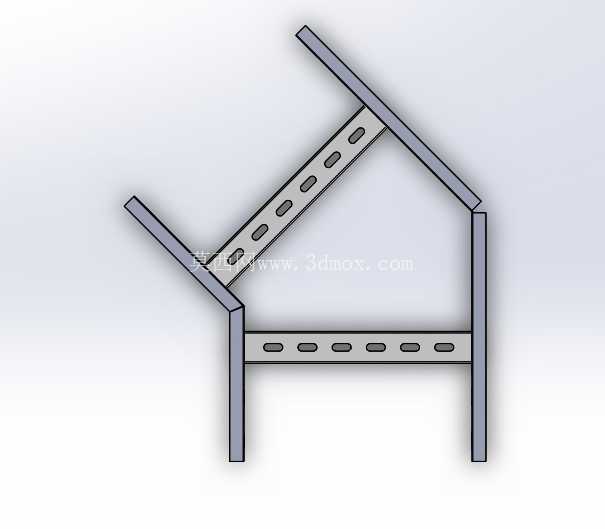

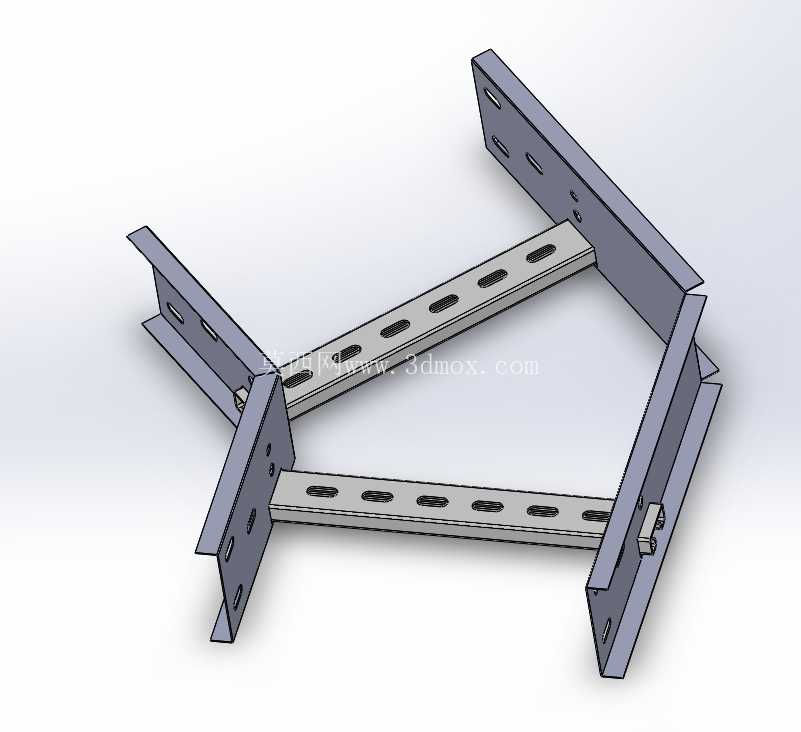

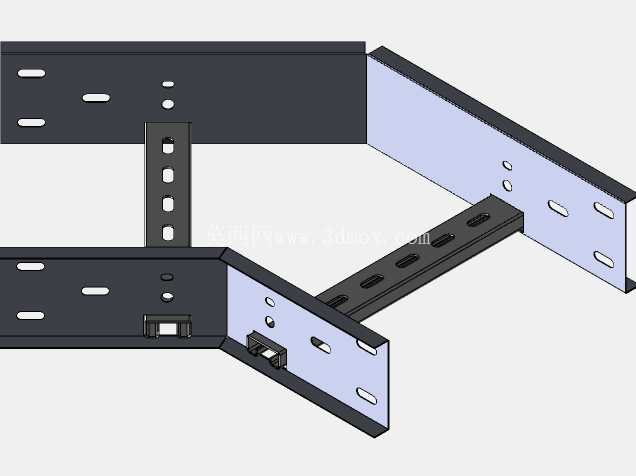

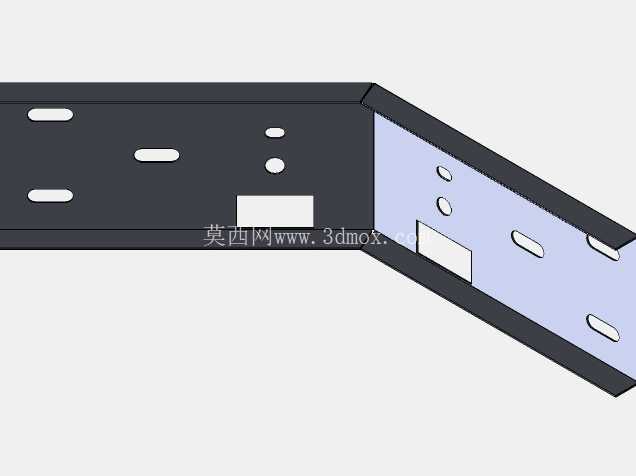

　　在功能特性设计上，构件采用双侧带安装孔的折边结构，两侧的连接折边分别对应两段直段梯架的侧边，折边上预留的长圆孔可以适配一定范围内的安装公差，避免现场开孔的麻烦，即使两段桥架对接时存在几毫米的轴向错位，也能通过长圆孔的调节余量完成紧固，不需要对桥架本体进行切割修改。中间的两根横担采用等距排布的长条孔设计，一方面可以通过扎带将线缆固定在横担上，避免线缆在转角段出现移位、下坠，另一方面长条孔的设计也可以适配不同宽度的绑带固定需求，不管是单根粗电缆的固定还是多根细线缆的成束绑扎，都能找到合适的固定点位。构件的折边处做了圆弧过渡处理，没有尖锐的冲压毛边，能避免施工过程中划伤施工人员，也能防止线缆拖拽时被金属毛刺割破绝缘层。

　　设计思路上，这款构件完全遵循梯式桥架的通用安装规范，连接折边的孔位间距与常规100mm、150mm宽度规格的梯架侧边孔位完全匹配，不需要额外制作转接件，现场安装时只需要用配套的螺栓螺母将两侧折边与直段桥架的侧边锁紧，再将横担与桥架横撑对齐固定即可完成安装，不需要焊接作业，普通电工经过简单培训就能完成组装。构件的整体折弯角度严格控制在45度±0.5度的公差范围内，保证两段桥架对接后走向偏差在工程允许范围内，不会出现转角处桥架错位、缝隙过大的问题，横担与侧边的连接采用满焊工艺，焊接处打磨平整后做镀锌防锈处理，能适应潮湿、多粉尘的工业车间环境，长期使用不会出现锈蚀脱落的问题。

　　从安装边界尺寸来看，这款转角构件适配侧边高度50mm的常规梯式桥架，构件整体的转角延伸长度控制在300mm以内，不会占用过多的布线空间，即使是在空间紧凑的电缆竖井、吊顶内布线场景，也能顺利安装，不会和周边的通风管道、消防管线产生干涉。构件的侧边折边宽度为25mm，足够容纳M6、M8两种常用的桥架安装螺栓，安装时螺栓头可以完全藏在折边内侧，不会突出刮蹭线缆。横担的厚度与常规桥架横撑厚度保持一致，承重能力可以满足每米150kg的线缆敷设要求，即使是满布大直径电力电缆，也不会出现横担变形、下垂的问题。在实际选型时，只需要确认所使用的梯架侧边高度、宽度参数与该构件匹配，就可以直接采购使用，不需要额外进行尺寸校核，能大幅缩短现场施工的准备周期，减少定制转角构件的等待时间，也能降低现场切割焊接带来的防腐层破坏、安装精度不足等问题。
