带动态演示效果的圆柱压缩弹簧结构

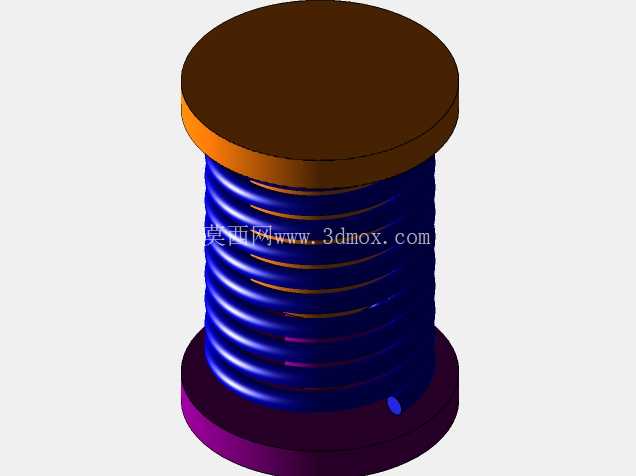

　　在各类需要缓冲、复位、储能的机械结构中，圆柱压缩弹簧是应用频次极高的弹性元件，小到消费电子的按键复位结构，大到重型工程机械的悬架缓冲系统、工业设备的减震基座，都能见到这类零件的身影。本次呈现的弹簧结构配套上下安装座，完整还原了实际装配状态下的弹簧工作形态，还设置了动态演示逻辑，能够直观展现弹簧受载压缩、卸载复位的全行程运动过程，对于刚接触弹性元件选型、结构设计的从业者来说，能快速建立对弹簧工作状态的具象认知。

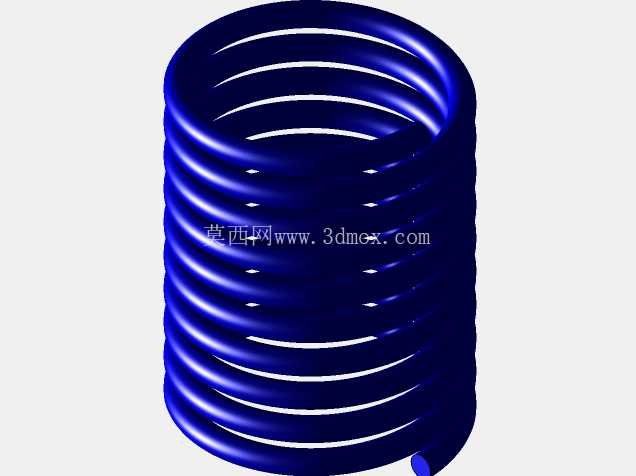

　　从结构设计思路来看，这款弹簧采用等节距圆柱螺旋结构，弹簧丝截面为圆形，这类结构的优势在于刚度线性度好，在有效行程内弹力随压缩量的变化规律稳定，加工工艺成熟，量产时质量一致性容易控制，是通用场景下压缩弹簧的首选结构形式。上下两端的安装座分别设置了与弹簧端部匹配的定位台阶，弹簧端部并紧磨平后可直接卡入台阶定位，不需要额外的焊接、粘接工序，装配时直接将弹簧放置于下座定位台阶，扣合上座即可完成组件装配，后期维护更换弹簧时也不需要复杂工具，拆解效率高。上下安装座的接触面均做了平面度处理，保证弹簧受载时力的方向沿弹簧轴线方向，避免出现偏载导致弹簧侧向弯曲、局部应力过大提前失效的问题。

　　从安装边界与尺寸适配角度来说，这类弹簧组件的外径尺寸由安装腔的内径决定，设计时需要在弹簧外径与安装腔内壁之间预留0.5-1mm的间隙，避免弹簧压缩过程中外径胀大与腔壁发生摩擦，造成弹簧磨损、卡滞。弹簧的自由长度需要结合工作行程、预压缩量来确定，通常预压缩量设置为弹簧全变形量的10%-15%，避免设备空载时弹簧出现窜动，同时最大压缩量需要控制在弹簧全变形量的80%以内，防止弹簧圈并紧后产生永久塑性变形，丧失弹性性能。上下安装座的连接孔位需要匹配对应设备的安装接口，可根据实际使用场景更换为螺纹孔、光孔或者卡扣连接结构，适配不同的装配需求。

　　在实际功能表现上，这类带安装座的弹簧组件主要承担三个核心作用：第一是缓冲吸能，在设备受到冲击载荷时，弹簧通过自身变形吸收冲击能量，降低冲击对设备核心结构的损伤，常见于物流分拣设备的挡停机构、自动化生产线的缓冲限位工位；第二是复位驱动，在往复运动机构中提供复位力，比如各类阀门的启闭复位、夹具的松开复位，不需要额外提供动力源即可完成复位动作，结构简单可靠性高；第三是力的施加，在需要恒定压紧力的场景中，比如电池接触结构、密封件压紧结构，通过弹簧的预压缩力提供持续稳定的压紧力，保证结构连接的可靠性。

　　动态演示的设置还原了弹簧在不同压缩量下的形态变化，能清晰看到弹簧圈间距随压缩行程增大逐渐减小的过程，也能直观观察到弹簧压缩时端部并紧圈的受力状态，对于建模学习者来说，可以参考这个结构的运动逻辑，掌握弹簧类柔性零件在装配体中运动仿真的设置方法，理解弹簧工作过程中的干涉检查要点，避免实际设计中出现弹簧压缩到极限位置时与周边零件发生干涉的问题。在建模过程中，螺旋线的参数设置需要匹配弹簧的实际节距、中径、弹簧丝直径参数，端部并紧圈的圈数通常设置为1-2.5圈，根据实际载荷大小调整，保证弹簧端部的支撑稳定性。
