传送带配套3米工业烤箱驱动伺服电机结构

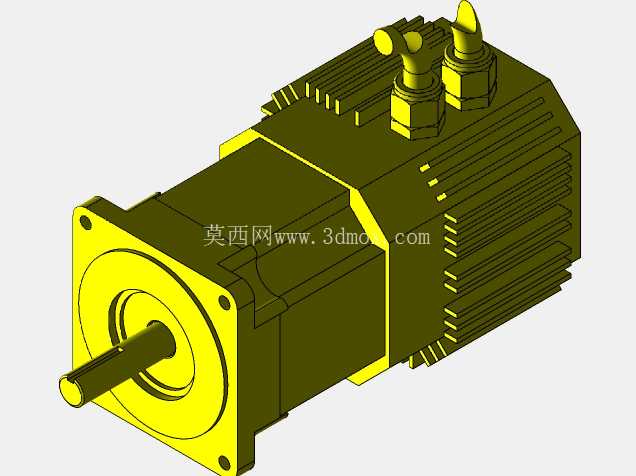

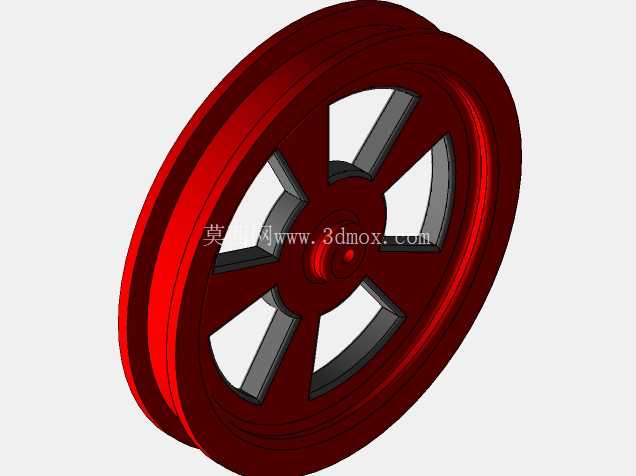

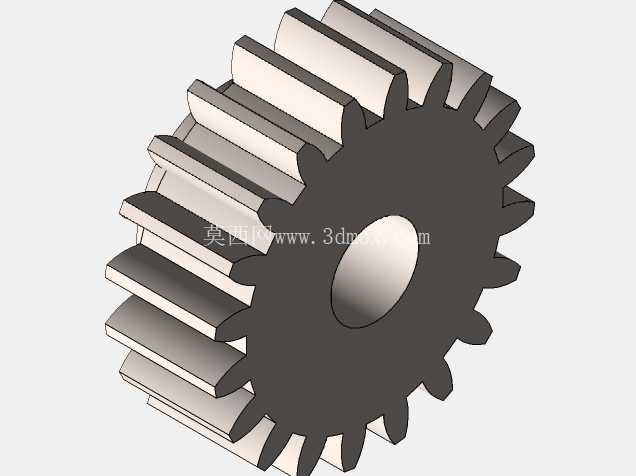

　　在连续式工业烘烤生产线的布局中，传送带烤箱的驱动动力单元直接决定了整条产线的输送稳定性与温控区间内的运行可靠性，本次拆解的动力部件为适配3米有效烘烤长度传送带烤箱的专用伺服驱动电机，其安装位置位于烤箱进料端侧的机架预留安装位，输出轴直接对接传送带主动辊的输入端，省去了额外的联轴器转接结构，能在烤箱持续180-220摄氏度的周边环境温度下保持稳定的扭矩输出。从结构设计逻辑来看，该电机采用方形法兰安装面，法兰端四个安装孔的孔位公差严格按照IT7级精度控制，安装时可直接卡入机架的定位止口，无需额外调整同轴度，输出轴为带键槽的实心轴，轴径与主动辊的内孔尺寸完全匹配，键槽位置对应主动辊的传动键安装位，装配后可完全消除传动间隙，避免传送带在烘烤过程中出现走偏、顿挫的问题。

　　电机本体的散热结构采用轴向排布的散热筋，散热筋的高度与间距经过热仿真优化，即使电机紧邻烤箱保温层，周边环境温度比常规车间高出40摄氏度以上，也能通过自然散热将绕组温度控制在允许的工作区间，无需额外加装散热风扇，减少了高温环境下风扇轴承失效的风险。电机顶部的两个接线端子采用倾斜向上的布局，接线完成后线缆可自然向上弯折走线，避开烤箱侧面的高温区域，端子的密封结构采用耐高温氟橡胶密封圈，可防止烘烤过程中产生的少量水汽、油烟侵入电机内部，避免绕组绝缘性能下降。

　　从安装边界来看，电机本体的轴向总长度控制在320mm以内，法兰端的安装面到输出轴端面的距离为45mm，刚好适配3米烤箱主动辊端的预留安装空间，不会与烤箱的保温层外壳、侧边的张紧调节机构产生干涉，电机尾部的编码器保护罩采用圆角过渡设计，即使现场安装空间局促，也不会在安装过程中磕碰损坏编码器。在实际应用场景中，该电机可根据传送带的烘烤工艺需求，实现0.1-10m/min范围内的无级调速，低速运行时扭矩波动控制在5%以内，可保证传送带载着待烘烤工件匀速通过烤箱温区，避免因速度波动导致工件烘烤不均、局部过烤或欠烤的问题；当需要快速切换烘烤产品、调整传送带运行速度时，电机的响应时间小于100ms，可快速匹配新的工艺参数，无需长时间停机调整。

　　设计过程中针对烤箱周边的高温环境，对电机的绕组绝缘等级做了升级，采用H级绝缘材料，可承受最高180摄氏度的绕组温升，同时电机的前后轴承均采用耐高温润滑脂，长期在高温环境下运行也不会出现润滑脂干涸、轴承卡滞的问题。电机的外壳采用铸铝材质一体成型，表面做了硬质阳极氧化处理，可抵抗烘烤过程中产生的少量腐蚀性气体侵蚀，延长设备的维护周期，日常维护仅需每半年检查一次接线端子的紧固状态、输出轴的密封件磨损情况即可，无需频繁拆解保养。在结构建模过程中，所有配合面的尺寸都保留了合理的公差带，安装孔位、止口尺寸、轴径尺寸都与实际量产的零件参数完全一致，可直接用于设备的整体装配干涉检查、机架安装位的结构设计，也可用于生产线的虚拟调试，验证电机在不同运行速度下的传动匹配性，提前规避现场安装时可能出现的空间干涉、配合尺寸不符等问题。
