跨平面传动曲柄滑块机构三维结构

项目分类:3D模型 发布时间:2021-09-02 ID:261517
  • 跨平面传动曲柄滑块机构三维结构
  • 跨平面传动曲柄滑块机构三维结构
  • 跨平面传动曲柄滑块机构三维结构
  • 跨平面传动曲柄滑块机构三维结构

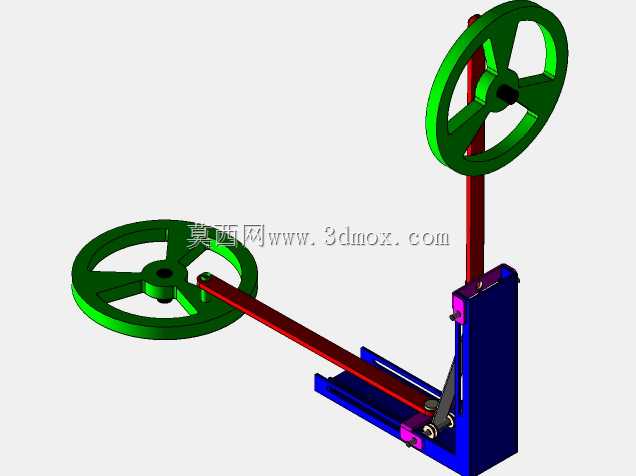

这套曲柄滑块结构的核心设计目标,是解决常规同平面曲柄滑块无法实现的跨平面运动传递需求,在多工位自动化送料、小型专用机床的间歇进给、轻工包装设备的横向推料工位中,这类跨平面传动结构能省去额外的锥齿轮、同步带换向组件,直接将单平面的旋转输入转化为垂直平面内的直线往复输出,大幅压缩传动链的整体占用空间。从结构组成来看,两端的轮状构件是曲柄的动力输入与配重平衡端,中间的红色杆件为传动连杆,蓝色构件是跨平面换向的滑块导向座,设计时特意将滑块的运动导轨平面与曲柄旋转平面设置了90度空间夹角,连杆两端分别采用球铰与转动副连接,避免运动过程中出现卡滞、死点问题。实际应用中,这类结构常被布置在设备内部的狭窄安装空间内,比如小型文具组装设备的料件推送工位,安装边界需要预留曲柄旋转直径1.2倍的回转空间,滑块行程方向的前后预留至少1.5倍行程的避让距离,侧向仅需留出连杆摆动的30mm余量即可,相比传统的带换向齿轮组的直线传动结构,整体安装体积能缩小40%左右。设计过程中需要重点校核连杆的空间运动轨迹,避免杆件在换向摆动时与周边的机架、其他管线发生干涉,同时要计算滑块处的侧向受力,因为跨平面传动时连杆会对滑块产生附加的侧向力矩,导向座的长度需要比同平面滑块增加20%,搭配自润滑铜套来降低侧向磨损,保证长时间运行的精度稳定性。两端的轮状曲柄除了传递扭矩外,还集成了配重块的作用,在高速往复运动时能平衡连杆摆动产生的惯性力,降低设备运行的振动与噪音,不需要额外加装独立的动平衡轮,进一步简化了整体结构。这类结构的运动输出行程可以通过调整曲柄的偏心距来灵活调整,不需要更换连杆主体,只需要调整曲柄上的销轴安装位置,就能适配不同工位的推料行程需求,在小负载、高频次往复运动的工位上,相比气缸、电缸等直线驱动部件,纯机械结构的可靠性更高,不需要布置气源、伺服控制线,维护成本更低,尤其适合在有防爆要求、无法布置电气驱动组件的特殊工况下使用。
