基于Arduino的主动追光太阳能供电装置

　　这套追光太阳能装置的核心应用场景，是户外分布式小功率供电场景，比如偏远区域的环境监测节点供电、户外临时作业点位的辅助供电、小型离网照明系统的能源供给端，相比固定倾角的太阳能板，它能通过主动调整受光角度，在全天日照过程中始终保持光伏板与入射光线接近垂直的状态，大幅提升弱光时段、低入射角时段的电能输出效率，解决固定安装光伏板在早晚时段发电效率骤降的痛点。

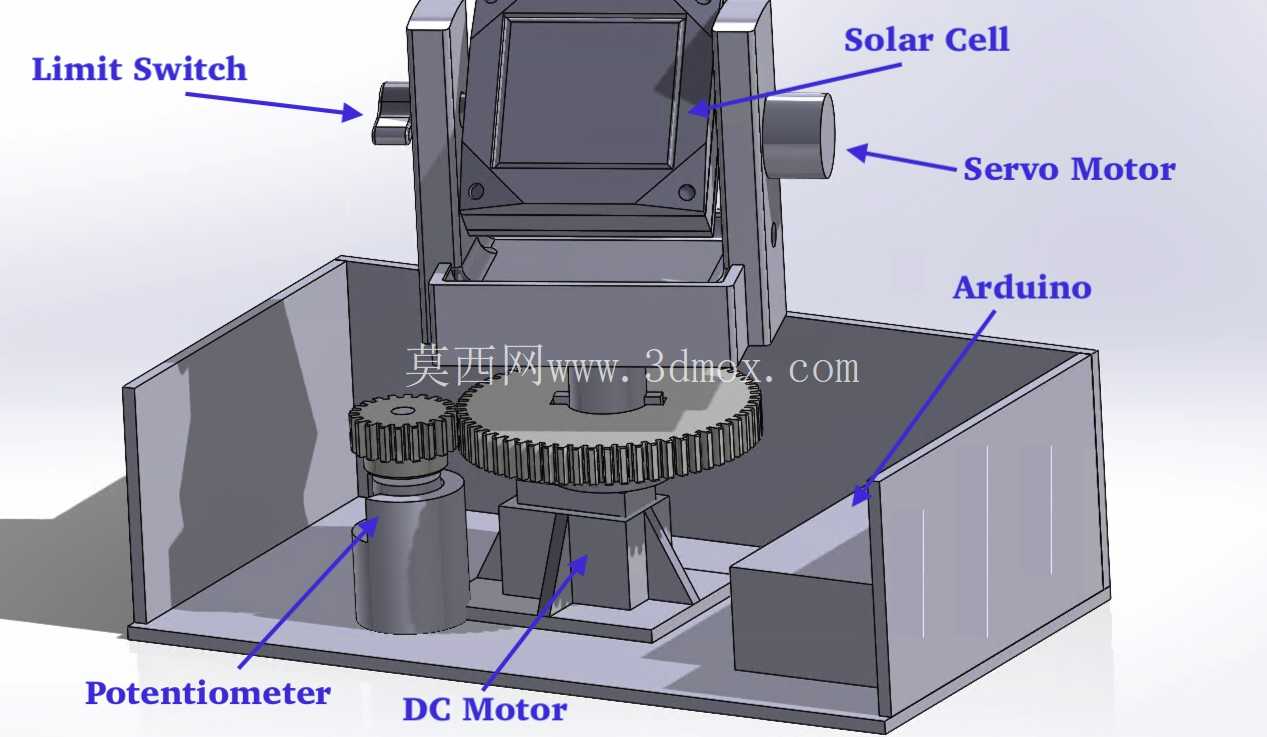

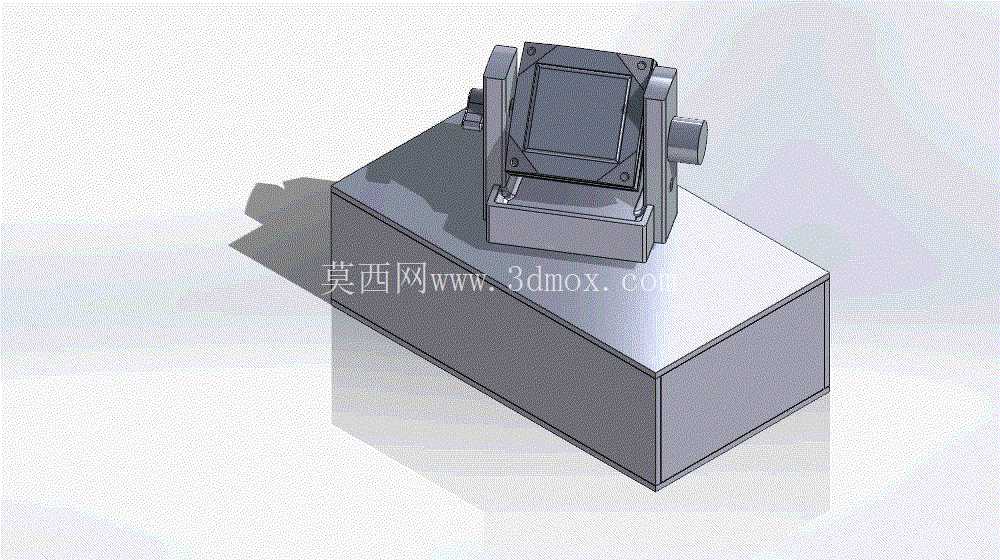

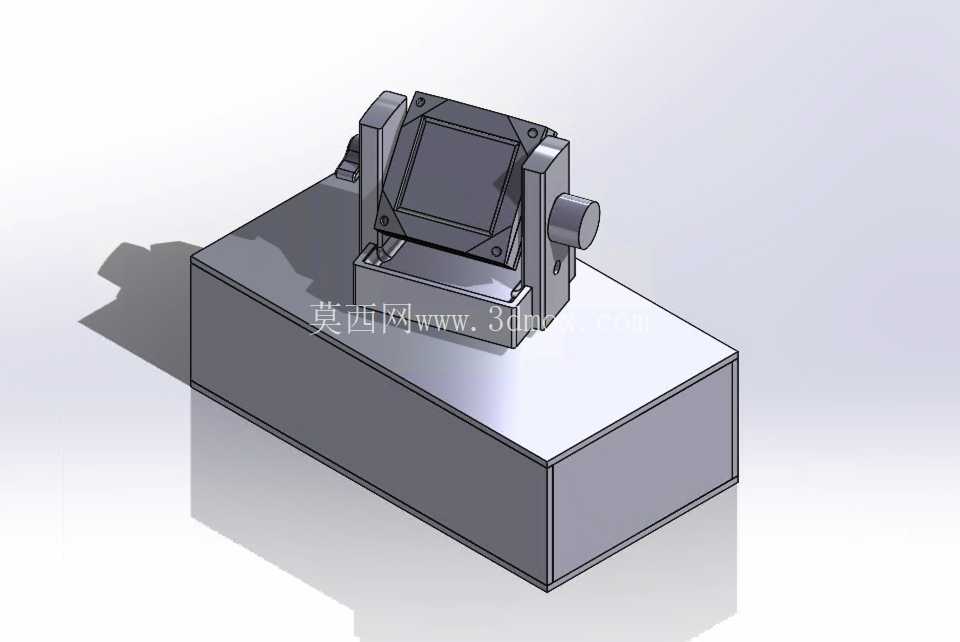

　　从结构组成来看，整套装置分为底座承载单元、双轴角度调节机构、光伏板安装支架、电控元件集成区四个部分。底座采用长方体箱式结构，内部预留了足够的电控元件安装空间，可以容纳arduino控制板、直流电机驱动模块、接线端子排以及储能电容等元件，底座上表面做了平整加工，作为调节机构的安装基准面，底座底部预留了四个安装孔位，适配M6规格的膨胀螺栓或者抱箍固定件，既可以在混凝土基座上落地安装，也可以通过抱箍固定在灯杆、设备支架的立杆上，安装边界的适配性较强，不需要额外定制转接件就能完成现场部署。

　　角度调节机构分为水平回转和俯仰摆动两个自由度，水平方向的回转动作由直流减速电机驱动，搭配限位开关来限制左右回转的极限角度，避免线路过度扭转造成损坏，回转角度范围设置为正负120度，足够覆盖太阳从东到西的水平方位变化；俯仰方向的摆动由伺服电机直接驱动，通过电位器实时反馈当前俯仰角度，俯仰调节范围设置为0到75度，既可以在正午太阳高度角较大时保持光伏板近乎水平的受光姿态，也能在早晚太阳高度角较低时将光伏板调整到接近竖直的状态，最大化受光面积。两个自由度的运动配合，能让光伏板的法线方向始终对准太阳所在方位，相比单轴追光结构，全天发电效率提升幅度能达到30%以上。

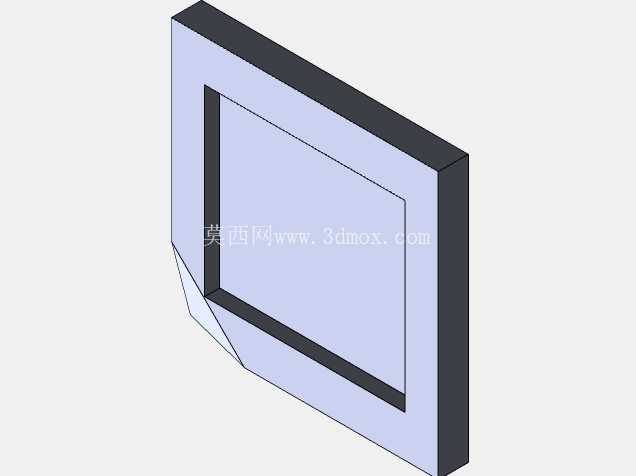

　　光伏板安装支架采用框式结构，通过四个角点的压块将光伏板固定在支架上，压块预留了长条形调节孔，可以适配一定尺寸范围内的不同规格光伏板，不需要重新加工支架就能完成光伏板的更换维护；支架与俯仰转轴的连接位置做了加强筋设计，避免户外大风环境下支架产生晃动或者形变，保证角度调节的精度不会因为长期户外使用出现偏差。

　　设计过程中，首先考虑的是户外使用的可靠性，所有转动配合的位置都预留了密封件安装槽，可以加装橡胶密封圈阻挡雨水、沙尘进入转动副，避免长期使用后出现卡滞；线路布置全部采用内部走线的方式，从光伏板接线端出来的线路顺着支架内部的走线槽、转轴中心的过线孔进入到底座内部的电控腔，没有外露的明线，减少户外环境下线路老化、被外力破坏的概率。其次考虑的是控制逻辑的简化，没有采用复杂的光敏传感器阵列方案，而是结合实时时钟与太阳方位算法预设运动轨迹，同时搭配电位器的角度反馈做闭环校准，既降低了光敏传感器容易被杂物遮挡、受云层干扰导致追光偏差的问题，也减少了电控部分的元件数量，降低后期维护的难度。

　　从安装尺寸边界来看，整套装置底座的长宽尺寸控制在200mm150mm以内，整体高度不超过180mm，光伏板安装位适配120mm120mm规格的小型光伏板，整体重量控制在2kg以内，单人就能完成搬运和安装作业，不需要大型吊装设备辅助。在实际使用过程中，当光线强度低于设定阈值时，装置会自动复位到初始位置，等待次日日出后重新开始追光动作，限位开关的设置可以在机构运动到极限位置时及时切断驱动电源，避免电机堵转造成的元件损坏，电位器的角度反馈可以让控制系统实时掌握当前机构姿态，即使出现意外断电的情况，重新上电后也能快速校准位置，不需要重新归零复位。

　　这套结构的设计没有采用复杂的精密传动部件，所有加工件都可以采用常规的钣金切割、3D打印或者普通铣削加工完成，加工成本较低，适合小批量制作或者个人DIY项目使用，结构件的公差要求宽松，普通加工精度就能满足装配需求，不需要高精度的CNC加工就能保证机构的运动顺畅度，对于想要搭建小型离网追光光伏系统的开发者来说，这套结构可以直接作为基础框架，根据实际使用的光伏板尺寸、安装场景调整对应部分的尺寸参数，快速完成适配改造。
