六伏电磁式中继继电器三维结构设计

　　在低压电气控制回路的设计选型中，6V规格的中继继电器是小功率信号传递、回路隔离场景下的常用元件，这类元件常被布置在控制板卡的信号中转节点，承担小电流信号放大、多回路触点联动、高低压回路电气隔离的作用，常见于小型自动化设备的控制单元、民用电子设备的电源控制模块、教学实验台的电气实训回路中。从实际工程应用的角度看，这类低压继电器的选型首先要匹配控制回路的供电电压等级，6V的额定工作电压适配多数电池供电的小型便携设备、低压控制板卡的供电规格，不会出现线圈过压烧毁或者欠压无法吸合的问题。

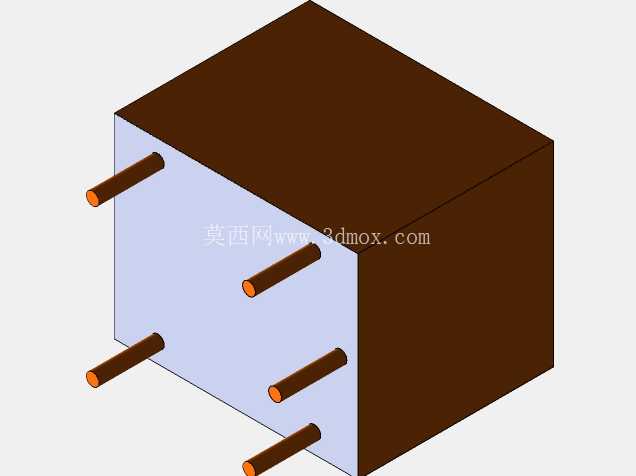

　　本次建模的继电器采用方形塑封外壳结构，外壳主体为绝缘热固性塑料材质，一方面可以为内部的线圈、铁芯、触点组件提供物理防护，避免外界粉尘、水汽侵入导致触点氧化或者线圈短路，另一方面塑壳的绝缘性能可以避免带电部件与周边安装结构发生短路故障。引脚采用直插式排布，从模型的引脚布局来看，五根引脚沿壳体单侧垂直伸出，引脚为铜质镀锡材质，既保证了导电性能，也提升了焊接时的上锡效果，适配波峰焊、手工焊等多种PCB板焊接工艺。引脚的伸出长度、相邻引脚的中心距都严格按照行业通用的直插元件安装规范设置，在PCB布局时可以直接调用标准封装库的焊盘尺寸，不需要额外调整安装孔位，能有效缩短板卡设计的周期。

　　建模过程中首先还原了产品的实际安装边界，壳体的长宽高尺寸按照市面通用6V中继继电器的实际尺寸等比例绘制，壳体的边角做了小尺寸的倒角处理，既符合实际产品的注塑工艺要求，也避免了尖锐边角在装配过程中划伤操作人员或者周边线材。引脚的直径、引脚与壳体端面的相对位置都做了精准定位，保证模型导入PCB设计软件时，引脚与焊盘的位置完全重合，不会出现装配干涉。外壳表面的分型线位置也按照实际注塑模具的开模方向做了还原，能直观体现产品的工艺可行性，不会出现建模结构与实际生产工艺相悖的问题。

　　从功能特性来看，这类继电器的内部核心是电磁线圈与机械触点组件，当线圈两端通入6V额定直流电压时，铁芯产生电磁吸力带动衔铁动作，实现常开触点闭合、常闭触点断开的状态切换，线圈失电时衔铁在复位弹簧的作用下回到初始位置，触点恢复原始状态。建模时虽然没有拆解展示内部结构，但外壳的内部空腔尺寸预留了足够的空间容纳线圈骨架、铁芯、衔铁、触点簧片等组件，空腔的壁厚也符合塑壳零件的强度要求，不会出现壁厚太薄导致壳体易碎裂，或者壁厚太厚导致注塑成型时出现缩痕、气孔的问题。

　　在设备装配场景中，这类继电器除了直插焊接在PCB板上的安装方式外，也可以搭配对应的继电器底座使用，模型的壳体外部尺寸与通用继电器底座的卡槽尺寸匹配，不需要额外修改结构就可以实现卡接固定。在进行设备整体结构布局时，这个三维模型可以直接导入装配体中，用来校验继电器与周边电容、电阻、接线端子等元件的安装间隙，避免出现元件之间距离过近导致的绝缘距离不足，或者装配时工具无法操作的问题。对于结构设计人员来说，精准的三维模型可以提前排查安装干涉问题，减少后期打样整改的次数，降低研发阶段的试错成本。

　　在电气性能匹配方面，6V的线圈电压决定了这款继电器适合用在低压直流控制回路中，不能直接接入220V交流回路，建模时还原的引脚排布也对应了线圈引脚与触点引脚的位置区分，设计人员在进行原理图设计时，可以根据引脚位置快速对应接线定义，避免出现接线错误。外壳的绝缘材质可以承受常规低压回路的耐压要求，在正常工作温度范围内不会出现绝缘性能下降的问题，适配多数民用、工业小型控制设备的使用环境要求。
