HF49FD系列小型中功率电磁继电器结构设计

　　在低压电气控制回路的设计工作里，这类直插式小型电磁继电器是极为常用的接口类元件，不管是工业控制柜内的信号中转、小功率负载通断，还是民用家电、自动化测试设备里的回路切换，都能见到它的身影。很多刚入行的结构工程师在做PCB布局时，容易只关注元件的平面占位，忽略这类带引脚元件的安装高度、引脚公差、周边安全间隙，最后打样回来要么元件顶到外壳，要么引脚插装时浮高，要么触点动作时和周边元件的安全爬电距离不够，导致耐压测试不过关，反而拖慢项目进度。

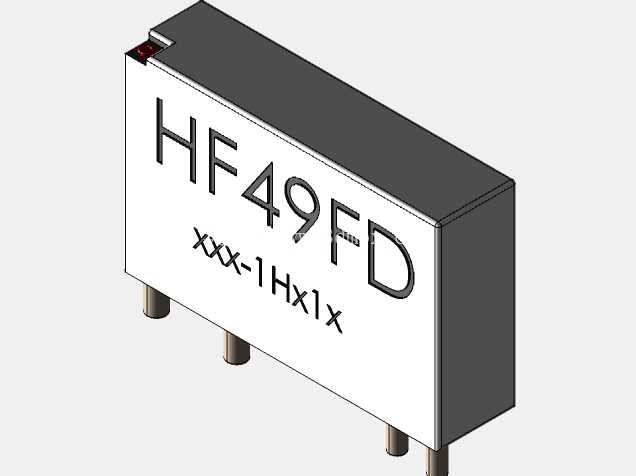

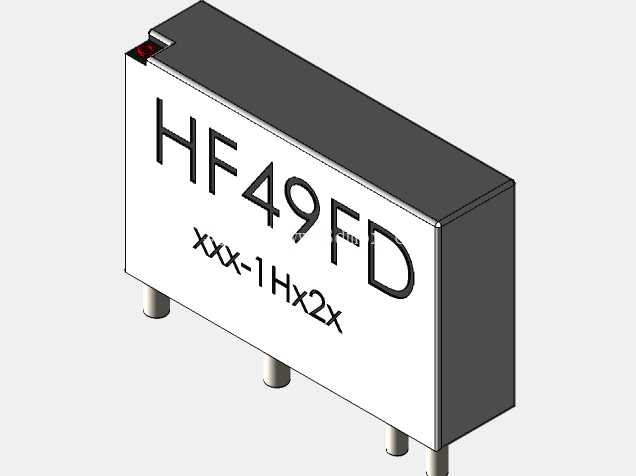

　　这款HF49FD继电器的结构设计，首先围绕PCB直插安装的场景做了边界约束，本体采用长方体塑封外壳，外壳主体为阻燃黑色工程塑料，正面白色标识区清晰印刻型号序列，方便产线插件时目视核对料号，避免错料。引脚采用直插式排布，四根引出脚的间距严格匹配常规PCB焊盘网格，引脚直径做了公差收窄，既可以兼容波峰焊工艺，也能满足手工补焊的操作空间，引脚伸出本体底部的长度控制在常规板厚的插装余量范围内，不会因为引脚过长导致焊接后剪脚工序额外增加工时，也不会因为引脚过短导致焊盘浸润不足，出现虚焊隐患。

　　从功能特性来看，这款继电器属于中继规格，线圈侧为5VDC驱动，刚好匹配常规单片机控制板、PLC扩展板的IO口输出电平，不需要额外增加电平转换电路就能直接驱动，触点侧可以承载5A的250VAC交流负载，足够覆盖常规小型电磁阀、交流接触器线圈、指示灯组、小功率风机这类常见负载的通断需求，不需要额外扩容。本体顶部预留了红色动作指示块，当线圈得电触点吸合时，指示块会随内部衔铁动作弹出，现场调试时不需要万用表测量，直接目视就能判断继电器的工作状态，排查回路故障时能节省大量时间。

　　设计这类元件的三维模型时，首先要还原的就是安装边界的所有尺寸：本体的长宽高尺寸要严格按照实物公差做上限建模，避免布局时预留的空间不足；引脚的位置度公差要在模型里体现出来，做PCB封装匹配时要预留足够的焊盘补偿量，避免因为引脚偏位导致插装困难；还要考虑继电器本体的塑壳脱模斜度，虽然斜度不大，但在做紧凑布局时，相邻元件如果贴得太近，脱模斜度带来的上部尺寸增量可能会导致装配干涉。另外，继电器作为电磁类元件，建模时还要标注出本体的磁场影响范围，提醒Layout工程师在周边布置敏感器件比如霍尔传感器、高精度采样电阻时，要留出足够的间距，避免触点动作时的电磁干扰影响采样精度。

　　在实际选型应用中，这类继电器的安装方向也有讲究，因为内部衔铁是靠机械结构动作，长期在振动环境下使用时，安装方向要尽量让衔铁的动作方向和设备主振动方向垂直，避免出现误动作；模型里也还原了本体底部和PCB板面之间的间隙，这个间隙一方面是为了波峰焊时助焊剂挥发的通道，避免助焊剂残留堆积在引脚根部导致绝缘下降，另一方面也能给PCB板面的走线留出空间，不需要在继电器投影区域特意禁布所有走线，提升板面利用率。

　　很多工程师在调用这类标准件模型时，容易忽略塑壳表面的标识凸起、顶部指示窗的细节，其实这些细节在做整机装配校验时很有用——如果设备外壳有透明视窗，这些标识的朝向会影响用户的目视识别效果，提前在三维模型里还原这些细节，就能在设计阶段调整元件的安装方向，不用等到样机做出来再返工改板。另外，这款继电器的塑壳采用卡扣式封装，模型里也还原了外壳拼接处的卡扣位置，做结构干涉检查时，要注意周边的结构件不要压到卡扣位置，避免长期受力导致外壳开裂，影响内部触点的防护等级。

　　在做控制柜内的三维布局时，这类小型继电器通常会成排布置在PCB边缘或者继电器底座上，建模时预留的相邻元件间隙，除了要考虑本体的外形尺寸，还要留出手指插拔的操作空间，以及散热间隙——继电器带载工作时线圈会有一定温升，成排密集布置时如果间隙太小，热量累积会导致线圈电阻升高，驱动电压阈值上升，极端情况下会出现吸合不可靠的问题。这些细节在三维模型的尺寸标注里都要有所体现，不能只做一个外形方块应付布局，要真正把选型和装配需要的所有边界条件都融入模型里，让后续使用模型的工程师不需要反复查规格书，就能直接完成可靠的布局设计。
