带多传感器的聚光式太阳能炊事装置

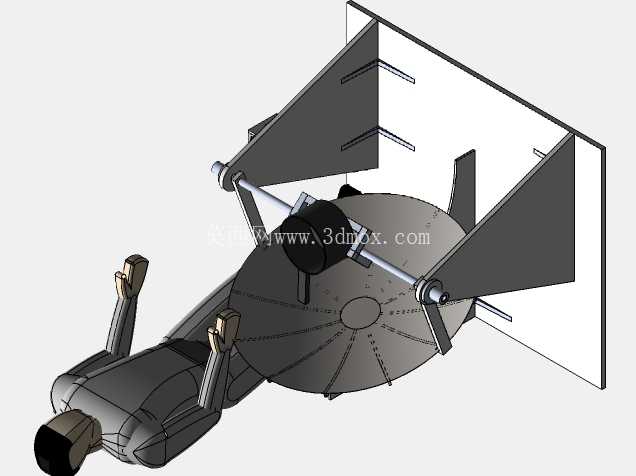

　　这款太阳能炊事装置的三维结构，核心围绕聚光集热与参数采集两大功能模块搭建，首先从实际应用场景来看，这类装置既可以适配无电网覆盖的偏远户外作业场景，比如野外地质勘探驻点、牧区散居点的日常炊事需求，也可作为高校新能源相关课程的实践教学载体，用来直观展示光热转换的实际过程与参数关联。从结构布局上看，装置采用抛物面聚光盘作为核心集热部件，聚光面的曲面弧度经过反复校准，能够将入射的平行太阳光精准汇聚到焦点位置的炊具支撑位，聚光盘背部设置了可调角度的支撑铰接结构，可根据不同纬度、不同时段的太阳高度角调整俯仰角度，保证聚光面始终与入射光线保持最优夹角，最大化光热转换效率。

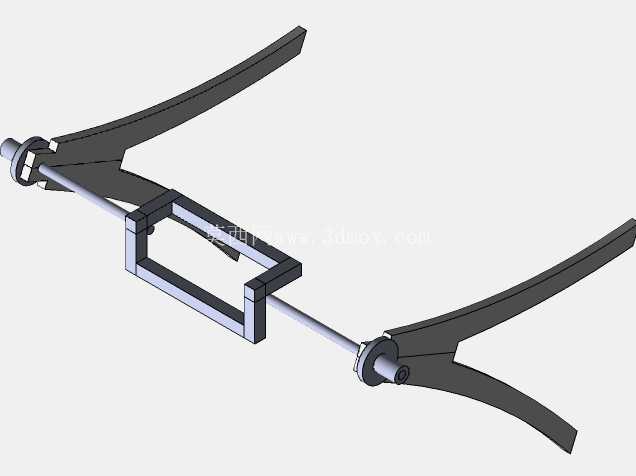

　　在聚光盘的焦点位置，设置了专门的炊具承载支架，支架采用低热传导系数的金属型材制作，既能够稳定承载不同规格的平底炊事器具，又能减少焦点位置的热量向支撑结构传导散失，支架与聚光盘主体的连接位置做了隔热衬垫处理，避免高温传导导致下部结构形变。装置的反射翼板设置在聚光盘的侧后方，两块对称布置的平面反射板能够补充收集侧方入射的太阳光，进一步提升焦点位置的热流密度，反射板与主支架之间采用可锁紧的铰接结构，运输或收纳状态下可以将反射板翻转贴合到聚光盘侧面，缩小整体占用空间，展开时可通过铰接处的刻度标识快速定位到最优反射角度。

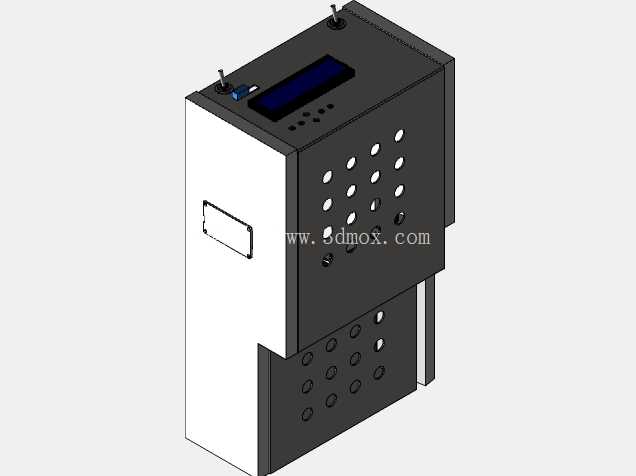

　　传感模块的布置是这款装置区别于普通民用太阳灶的核心特点，在焦点承载位的周边、聚光盘的不同曲面点位、反射板的背光面分别设置了温度采集点位，能够实时采集不同位置的温度数据，用来研究聚光角度、环境风速、太阳辐照强度与焦点加热温度之间的量化关系，所有传感线路都沿着支撑结构的内壁走线，避免线路长期暴露在强光高温环境下加速老化，线路的转接位置设置了专门的集线盒，方便后续对传感模块进行校准或更换。

　　从安装边界尺寸来看，聚光盘的有效集热直径控制在1.2米范围内，反射板完全展开后整体横向宽度为1.8米，装置整体的支撑底座采用可折叠的三脚支撑结构，展开后底部支撑跨度为1米，能够在不平整的户外地面通过调整支脚长度保持整体水平，折叠后整体长度不超过0.8米，可放入常规的户外装备收纳箱中运输。底座与上部聚光结构的连接位置设置了水平旋转轴，不需要挪动整体支撑底座就可以水平旋转调整聚光方向，适配太阳从东到西的方位变化，旋转轴处设置了阻尼结构，调整到对应角度后可以自动锁止，不会因为户外微风导致角度偏移。

　　在结构强度设计上，聚光盘采用薄型金属蒙皮加背部加强筋的结构形式，在保证聚光面形位精度的前提下尽可能降低整体重量，加强筋采用辐射状布置，从聚光盘中心的轮毂位置延伸到盘体边缘，能够抵抗户外常规风力下的结构形变，避免聚光焦点偏移。炊具支撑位的承重上限按照5公斤设计，能够满足常规3-5人份量的炊事加热需求，支撑位的表面设置了防滑卡位，避免加热过程中炊具滑动偏离焦点位置。整个装置的外露金属部件都做了抗氧化表面处理，能够长期在户外强紫外线、温差变化大的环境下使用，减少锈蚀和漆面脱落的问题，转动铰接位置都预留了润滑注油孔，长期使用后可以通过注油保养保持转动顺畅，不会出现卡滞或锈死的情况。
