IP55防护等级320规格机柜通风过滤网组

　　在工业电气柜、户外电控设备、通讯基站机柜以及各类需要强制风冷散热的密闭柜体场景中，通风与防护始终是结构设计阶段需要平衡的核心矛盾点——既要保证柜内发热元件的热量能通过空气循环及时排出，避免高温引发的元件老化、性能降额甚至故障停机，又要阻挡外界环境中的粉尘、飞溅水滴、絮状杂物进入柜体内部，防止电路短路、触点积灰接触不良等问题出现，这款适配320mm安装尺寸的IP55级风扇过滤网，正是针对这一工程痛点设计的通风防护组件。

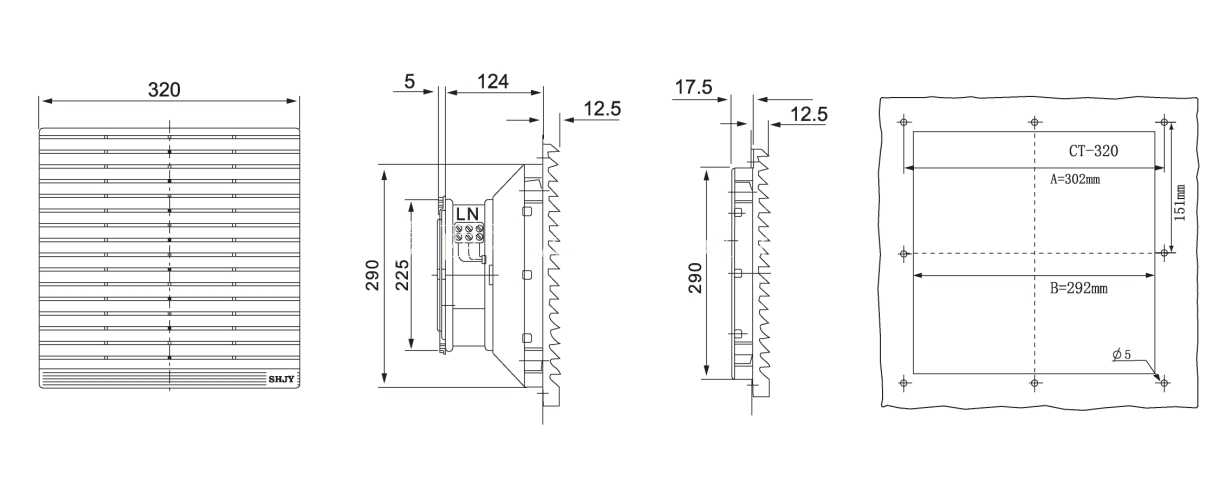

　　从实际安装适配性来看，该过滤网组的外框外形尺寸为320×320mm，安装开孔边界可适配标准225×225mm的柜体通风开孔，同时能够完美匹配250×250mm规格的轴流散热风扇，安装时无需额外对柜体开孔进行扩孔或补焊修改，直接通过外框预留的安装孔位使用自攻螺丝或者卡扣即可完成固定，适配市面上绝大多数同规格的标准轴流风扇，不管是新柜体的结构设计选型，还是旧设备的通风防护改造，都能直接匹配安装，不需要额外做结构适配调整，能大幅减少设计和施工阶段的工作量。

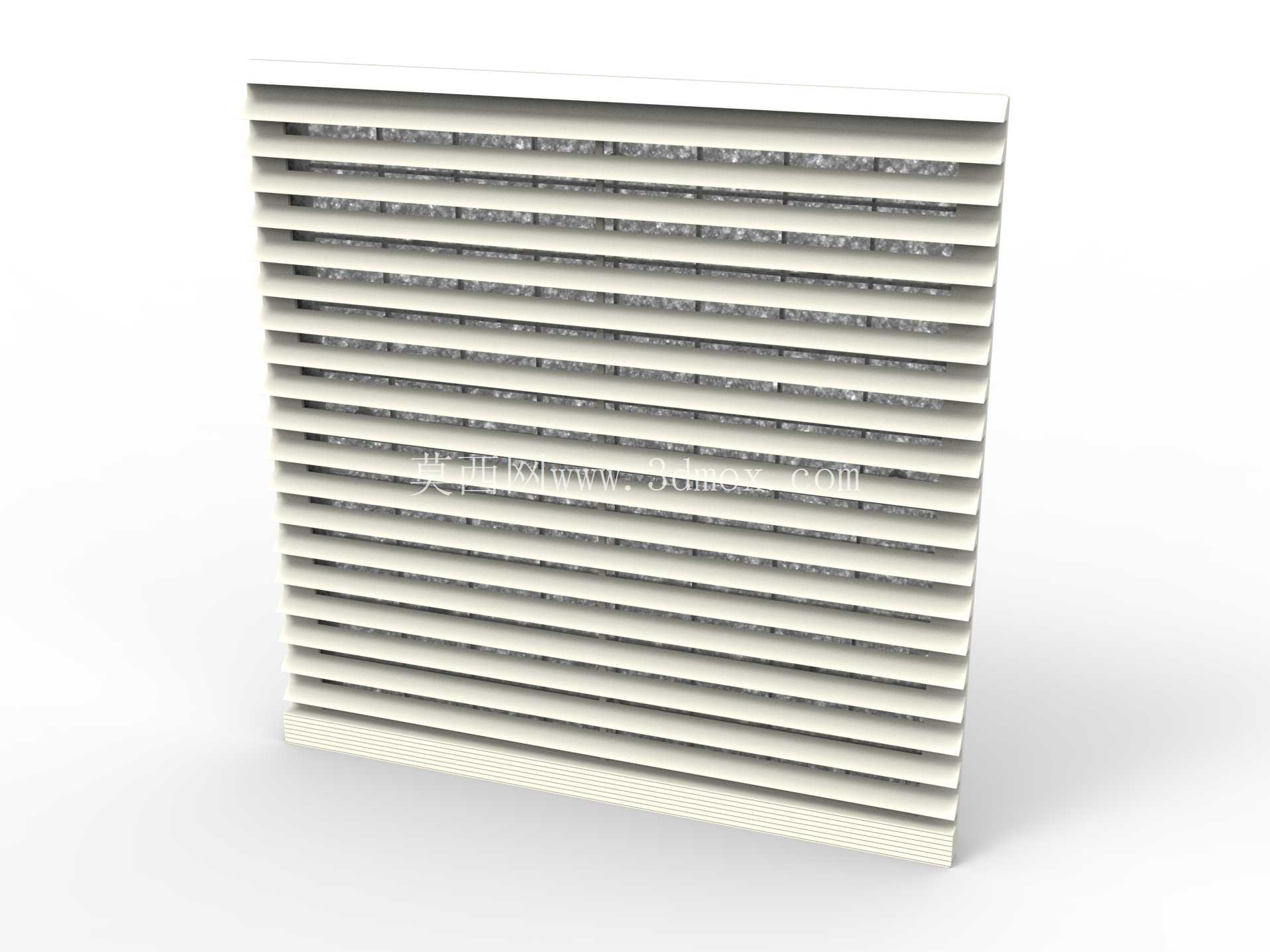

　　在功能特性上，该过滤网组达到IP55的防护等级，意味着其可以完全阻挡外界的粉尘进入柜体内部，同时能够承受各个方向的低压水柱喷射而不产生有害进水，完全可以满足户外机柜、车间多粉尘工况设备、潮湿环境下电控柜的使用需求。格栅部分采用倾斜式百叶结构设计，这种结构一方面可以引导气流沿水平方向顺畅进出，降低风阻，减少风扇送风过程中的风压损失，保证散热风量不会因为加装过滤网出现大幅衰减；另一方面，倾斜的百叶叶片可以从物理结构上直接阻挡大颗粒杂物、飞溅水滴直接冲击内部的过滤棉层，延长过滤棉的使用寿命，同时避免水滴在重力作用下顺着格栅流入柜体内部。过滤层采用多层复合过滤材质，在保证通风量的前提下，可以有效过滤空气中的浮尘、纤维絮状物、细小颗粒物，过滤精度满足常规工业电控设备的防尘要求，且过滤棉支持拆卸更换，后期维护时只需要拆开外框格栅即可更换过滤层，不需要整体拆除过滤网组，维护操作十分简便。

　　从设计思路层面来看，这款过滤网组的结构完全围绕工程实际使用需求展开，外框采用统一厚度的工程塑料注塑成型，材质具备耐老化、抗紫外线、阻燃的特性，长期在户外日晒环境或者柜内高温环境下使用不会出现脆裂、变形问题；格栅的叶片间距经过反复优化，既不会因为间距过小导致风阻过大影响散热效率，也不会因为间距过大让大尺寸杂物轻易穿过格栅接触过滤棉；外框与柜体接触的位置预留了密封胶条的安装槽位，安装时搭配密封胶条可以完全填充过滤网与柜体板面之间的缝隙，避免粉尘、水滴从安装缝隙处进入柜体，彻底消除防护死角。

　　在实际工程应用中，这类过滤网组通常安装在柜体的进风侧，与柜体排风侧的散热风扇形成定向的空气流道，外界空气经过过滤网过滤后进入柜内，带走PLC、变压器、伺服驱动器、电源模块等发热元件产生的热量，再从排风侧排出，在整个散热循环过程中，过滤网始终作为柜体内部与外界环境之间的防护屏障，既保证散热通路的顺畅，又将外界的污染物隔绝在柜体之外。很多户外使用的光伏逆变柜、厂区内的设备电控柜、通讯基站的户外机柜，都会选用同规格的过滤网组，尤其是在多粉尘的车间、存在喷淋清洗工况的生产设备、沿海高湿高盐雾的户外场景，IP55级的防护能力可以大幅降低设备因为进灰、进水引发的故障概率，减少设备后期的运维频次，提升整套电气系统的运行稳定性。

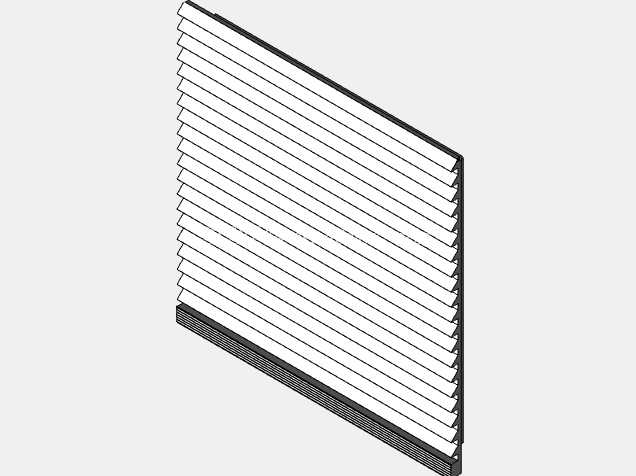

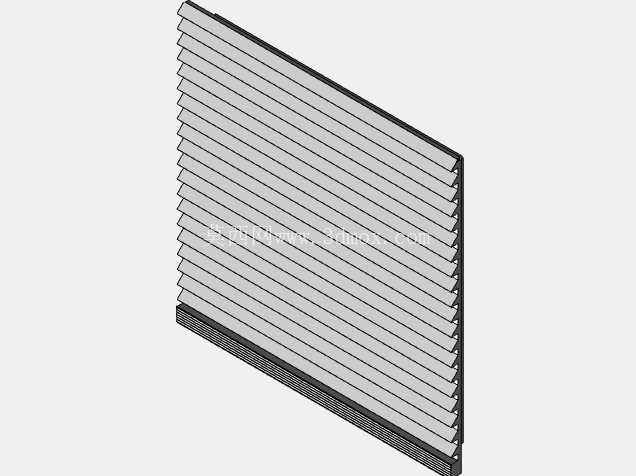

　　在三维建模层面，该模型完整还原了产品的所有结构细节，包括外框的安装孔位、百叶格栅的倾斜角度与间距、过滤层的安装位置、卡扣结构的具体尺寸，不管是做柜体的整体结构装配验证，还是做安装干涉检查，都可以直接调用该模型进行装配，不需要再重新测绘建模，能够有效缩短结构设计阶段的建模周期，同时模型的尺寸完全按照实物的实际安装尺寸绘制，装配时可以直接核对开孔尺寸、安装位的匹配度，避免设计阶段出现尺寸不匹配导致的安装问题。
