原油加热炉燃烧器内衬筒结构设计

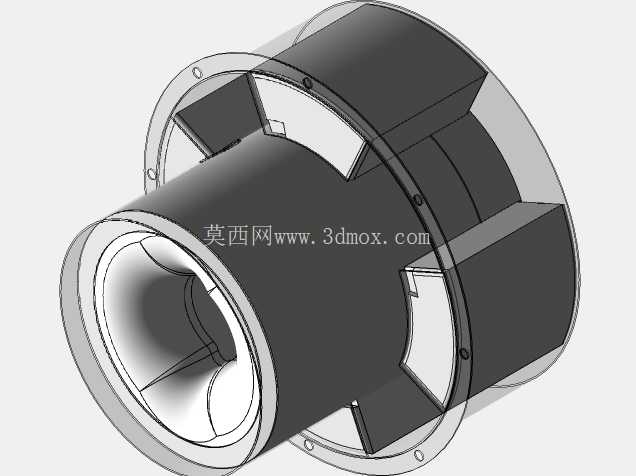

　　在油气集输场站的原油加热处理环节，燃烧器作为加热炉的核心供热部件，其内部的内衬筒结构直接决定燃烧稳定性、热效率与运行噪音水平，本次呈现的筒状构件正是适配原油燃烧器的核心内衬结构。从现场应用场景来看，这类构件主要安装在卧式圆筒加热炉的燃烧端，与燃烧器喷嘴、风套、火焰稳焰结构配合使用，承担原油雾化燃烧后的火焰导流、热辐射屏蔽、燃烧噪音消减的多重作用，在原油输送前的升温降粘、场站储油罐维温、油气分离过程伴热等工况中都能见到这类结构的应用。

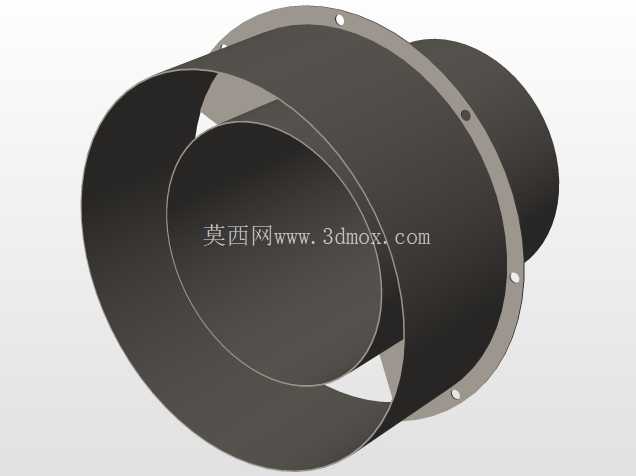

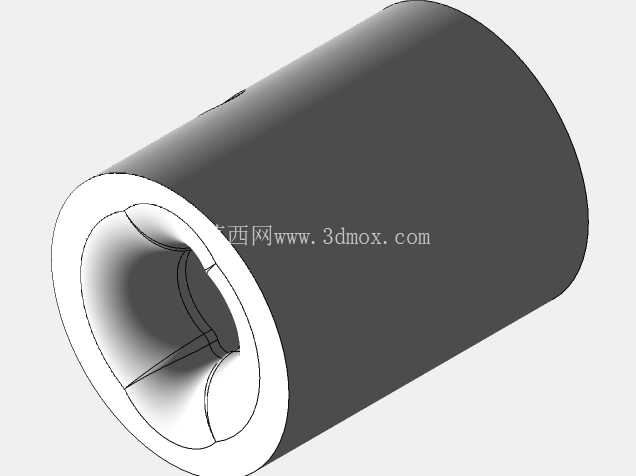

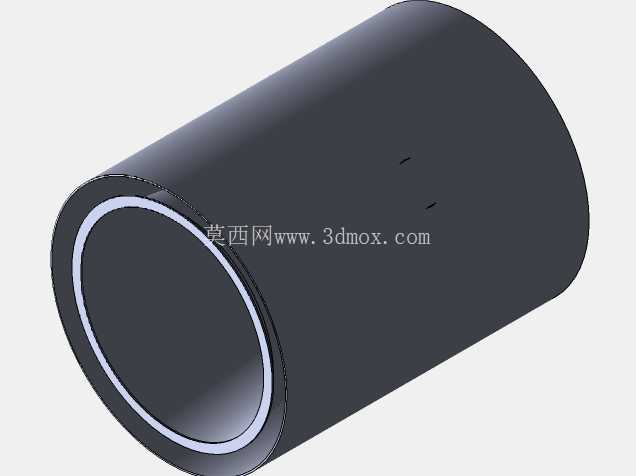

　　从实际使用功能出发，该构件采用一端带内凹异形腔、外侧为完整圆柱面的结构形式，内凹的异形腔并非随意设计，而是对应燃烧器喷嘴的雾化扩散角做的匹配型面，能够让雾化后的原油油雾在腔体内形成稳定的回流区，避免火焰被高速一次风吹脱，同时让油雾与助燃空气在腔体内完成初步充分混合，减少不完全燃烧产生的积碳与黑烟。外侧的圆柱面与燃烧器外风套之间预留有均匀的环形间隙，作为二次风的流通通道，二次风沿着筒壁轴向流动时，既可以给筒壁降温，避免筒体长期处于高温下出现材料蠕变，又能在筒体出口端与火焰外缘混合，补充燃烧后期所需的氧气，降低一氧化碳排放。

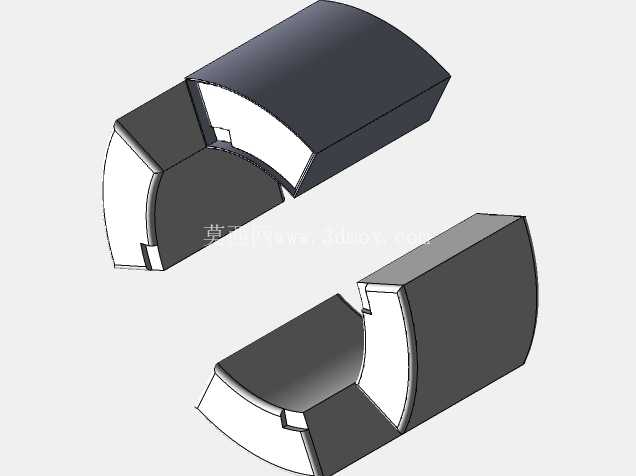

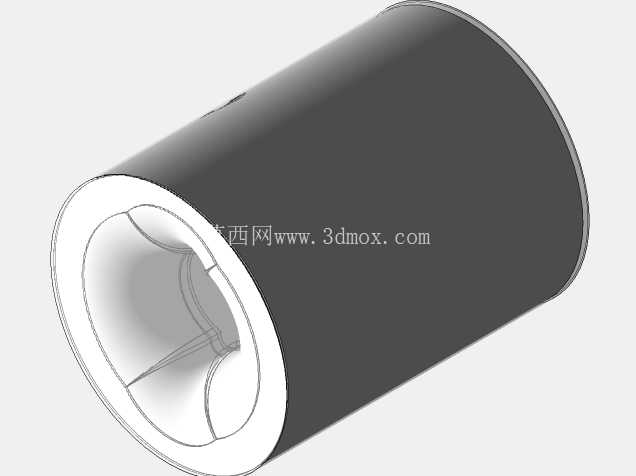

　　设计思路上，该结构没有采用传统的直筒式燃烧室内衬，而是在入口端做了内收的异形曲面过渡，这一设计主要是为了适配原油燃烧的火焰特性：原油雾化后燃烧速度比天然气慢，火焰更长，入口端的内凹腔可以延长油雾在高温区的停留时间，让重质组分充分燃尽，同时曲面结构能够打散燃烧过程中产生的高频振动波，配合筒体本身的阻尼特性，降低燃烧产生的气动噪音，这也是该结构附带消声属性的核心原因。筒体侧壁预留的小孔并非安装孔，而是一次风的补风孔，开孔位置、孔径与孔间距都经过流场仿真验证，能够让少量一次风直接进入火焰根部，避免火焰根部缺氧产生析碳，同时不会破坏回流区的稳定结构。

　　从安装边界与尺寸配合来看，该构件的外圆柱面直径需要与燃烧器风套的内径保持H7/f8的间隙配合，既保证安装时能够顺利推入，又避免间隙过大导致二次风漏流、影响配风比例；筒体的轴向长度需要匹配燃烧器的火焰长度，确保火焰高温区完全处于筒体内部，不会直接冲刷加热炉的炉管，避免炉管局部过热结焦。入口端的内凹腔深度需要与喷嘴的安装位置匹配，保证喷嘴出口正好处于内凹腔的中心位置，雾化油雾不会直接喷到筒壁上造成结焦堵塞。筒体出口端的边缘做了微小的倒角处理，避免安装时刮伤风套内壁的耐火涂层，同时减少出口端的气流阻力，让火焰能够顺畅喷入加热炉炉膛。

　　在实际选型与建模过程中，需要重点关注几个配合细节：一是侧壁补风孔的角度，所有开孔都朝向火焰下游方向倾斜，避免风直接吹向喷嘴造成熄火；二是内凹腔的曲面曲率，需要与所选喷嘴的雾化锥角完全匹配，锥角过大则油雾会喷到腔壁，锥角过小则无法形成有效回流；三是筒体的壁厚选择，需要根据燃烧热功率计算壁面温度，选择对应的耐热材料厚度，避免长期高温下变形。这类结构在建模时需要优先保证内流道的曲面光滑度，不能出现台阶或者锐角，否则会造成局部气流扰动，产生额外的振动噪音，甚至引发局部积碳。
