卧式工业承压存储罐体结构设计

　　在化工、能源、食品加工及市政供储领域，卧式承压罐体是介质存储、缓冲稳压环节的核心承载设备，区别于立式储罐的占地特性，卧式结构更适配低矮厂房、车载集成或管线水平排布的作业场景，可在不额外抬高安装基础的前提下，匹配车间现有管线的高度走向，减少弯头、变径等管件的使用量，降低管路沿程阻力损失。从实际工况出发，这类罐体常用来存储带压的液态介质、饱和蒸汽或者气液混合物料，设计时首先要明确工作压力区间、介质腐蚀属性以及日常运维的操作需求，比如端盖的快开或者螺栓紧固形式，就直接对应罐体是否需要频繁开启清理内部、更换内件的使用场景。

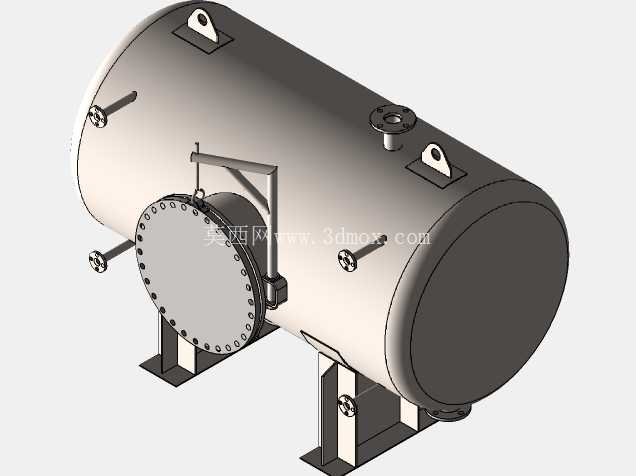

　　本次呈现的卧式罐体结构，整体采用圆柱形筒体搭配两端标准椭圆封头的构型，这种构型是承压设备里经过长期工程验证的成熟方案——圆柱段的环向应力分布均匀，椭圆封头可以平滑过渡筒体端部的应力集中，相比平盖结构能在同等承压等级下降低板材厚度，控制整体自重。筒体上的接管布局完全贴合现场操作逻辑：顶部设置的带颈法兰接管，可作为压力监测口、安全阀安装口或者介质进料口，位置避开正上方的吊耳安装位，避免吊装作业时磕碰阀门仪表；筒体侧下方的两个外伸接管，分别对应排污口和出料口，排污口贴近筒体下沿，可在停机检修时彻底排净内部残留介质，减少积液对筒壁的长期腐蚀；出料口位置略高于排污口，匹配常规介质输出的液位要求，避免沉积杂质进入下游管路。

　　筒体端部采用的是螺栓紧固的法兰平盖结构，法兰端面上均匀排布螺栓孔，通过等距预紧的螺栓实现端盖与筒体的密封，这种结构相比焊接封头，优势在于可快速拆卸，方便运维人员进入罐体内部检查焊缝腐蚀情况、清理内壁结垢或者更换内部的缓冲、过滤组件；端盖旁侧设置的铰链式吊臂结构，是专门针对大尺寸端盖拆装设计的辅助结构，拆卸螺栓后无需额外调用起重设备，即可通过吊臂将沉重的端盖旋转移开，大幅降低运维作业的准备时间与操作风险，尤其适合厂区内起重设备覆盖不到的安装点位。

　　支撑结构采用的是成对的鞍式支座，这是卧式承压罐体的标准支撑形式，支座与筒体的接触弧面完全贴合筒体外径，可将罐体自重、内部介质重量以及工作时的振动载荷均匀分散到支撑基础上，避免局部应力过大造成筒体变形；其中一个支座设置为固定端，另一个为滑动端，可适配罐体在温度变化时的热胀冷缩位移，避免温度应力拉扯焊缝造成泄漏。筒体顶部对称布置的两个板式吊耳，位置经过重心核算，吊装时可保证罐体保持水平姿态，方便直接落位到预先施工的鞍座基础上，无需二次调整角度，减少现场安装的对位难度。

　　从安装边界来看，这类卧式罐体的安装需要提前核算基础的承载能力，鞍座的地脚螺栓孔位要与基础预埋螺栓精准对位，滑动端的支座底板要预留足够的轴向滑移间隙，避免热胀时被螺栓卡死；接管的外伸长度要考虑阀门安装、保温层敷设的操作空间，端盖侧要预留足够的开门操作空间，满足端盖旋转开启时不会碰撞周边管线或墙体。设计过程中，所有焊缝的位置都避开了应力集中区域，接管与筒体的连接采用全焊透结构，吊耳、支座与筒体的连接位置都做了局部补强，应对长期承压、吊装及运行振动带来的疲劳载荷，保证设备在设计使用周期内的结构可靠性。
