凯利KLS72100N电机控制器结构设计

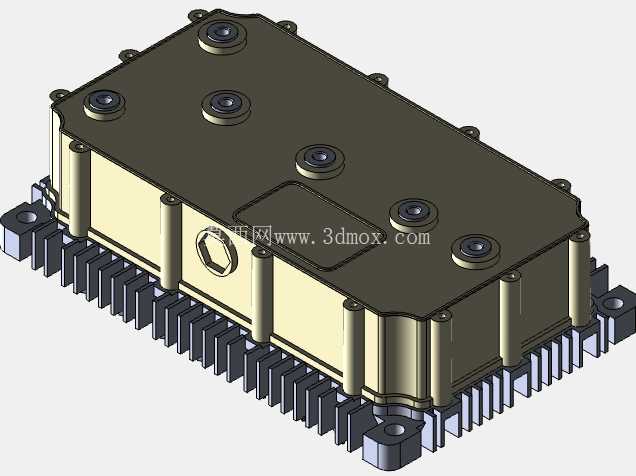

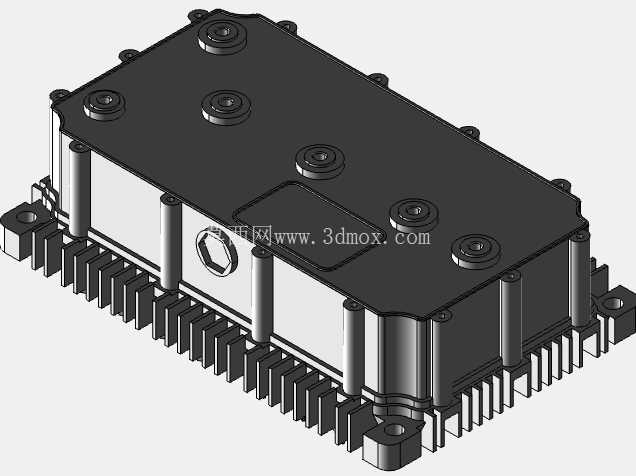

　　在新能源两轮、三轮车辆以及低速电动汽车的动力系统搭建中，电机控制器是衔接动力电池与驱动电机的核心功率转换部件，这款凯利KLS72100N控制器的三维结构，完全围绕车载恶劣工况下的使用需求展开设计。从外形结构来看，整体采用长方体密封壳体布局，底部集成一体化梳齿状散热鳍片，鳍片沿壳体长度方向平行排布，这种设计既可以在车辆行驶过程中利用迎面气流形成贯穿式风道，带走功率器件工作产生的热量，也能避免散热结构突出过多占用整车安装空间，鳍片根部与壳体底座采用一体压铸成型结构，不存在拼接热阻，能将MOS管等发热元件的热量快速传导至整个散热面。

　　壳体上盖采用高强度工程塑料与金属嵌件结合的结构，六颗固定螺栓沿上盖周边均匀分布，螺栓孔位置内置金属衬套，避免长期振动工况下塑料壳体出现螺纹滑牙、密封失效的问题，上盖表面预留的内六角工艺孔，是生产环节用于壳体气密性检测的定位接口，可在装配完成后快速检测壳体密封等级，满足车载部件防水防尘的使用要求。从安装边界来看，壳体底部四个角延伸出带安装孔的固定支耳，支耳平面与散热鳍片底面保持平齐，安装时可直接通过螺栓固定在车辆车架的平整安装面上，支耳位置的设计避开了散热鳍片的风道区域，不会阻挡散热气流通过，同时安装孔的孔径适配常规M6固定螺栓，孔位间距符合多数中小型电动车辆的电控安装位通用尺寸，不需要额外设计转接支架即可完成装配。

　　在内部结构的设计思路上，功率回路部分紧贴底部散热底座布置，驱动板、控制板分层固定在壳体内部的支撑柱上，高低压接插件分别布置在壳体的不同侧面，避免强电回路对弱电信号产生电磁干扰，壳体侧壁的密封槽内置发泡橡胶密封圈，上盖锁紧后可实现IP65级别的密封效果，能够应对雨天行驶、路面溅水等复杂使用场景。这款控制器可适配电动自行车、电动摩托车、低速四轮电动车的直流无刷电机驱动需求，能够根据整车控制器的扭矩指令，实时调整输出到电机的三相电流，实现电机的正反转、调速、能量回收等功能，在实际选型应用中，结构设计人员可直接参考该三维模型的安装尺寸、接口位置完成整车电控系统的布局设计，提前校验安装间隙、走线空间，避免实车装配阶段出现结构干涉问题。不同于工业场景使用的控制器，车载应用的控制器需要长期承受路面颠簸带来的振动、宽范围的环境温度变化以及雨水灰尘的侵蚀，因此这款产品在结构设计上做了多处针对性优化：所有内部PCB板的固定点都设计了橡胶减震垫，避免振动导致的元器件引脚脱焊；散热鳍片的厚度和间距经过热仿真优化，在72V电压平台、100A持续电流的工作工况下，壳体最高温度不会超过功率器件的结温允许范围；上盖表面的标识区域采用凹陷式设计，避免长期使用过程中标识被摩擦脱落。

　　对于三维建模从业者而言，构建这类控制器模型时，需要重点关注密封结构的配合尺寸、散热结构的工艺可行性、安装支耳的强度校核，不能只做外观曲面的复刻，要充分考虑压铸、注塑等加工工艺的拔模角度、壁厚均匀性要求，比如散热鳍片的拔模角度控制在1-2度之间，既方便脱模，也不会过多影响散热面积；壳体侧壁的壁厚保持均匀，避免压铸过程中出现缩孔、变形等缺陷。在整车装配场景中，这款控制器通常安装在车辆座椅下方或者后货架下方的隐蔽位置，因此整体厚度控制在较低的水平，不会过多占用车辆的储物空间，同时接插件的出线方向朝向车身侧面，方便高压电源线、电机相线、信号线的排布固定，避免线束过度弯折导致的接触不良问题。
