离心鼓风机径向直叶片叶轮结构设计

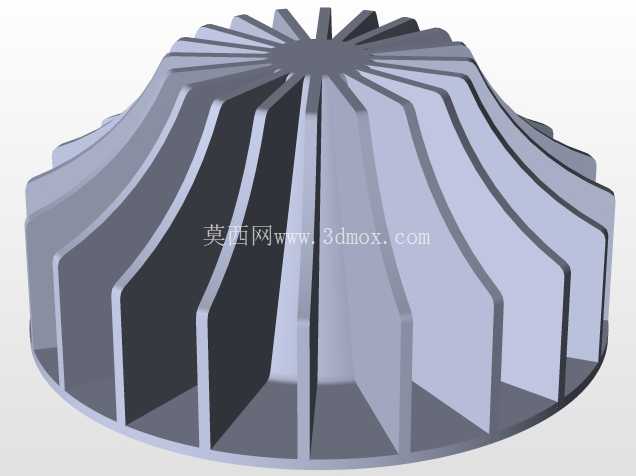

　　在工业通风、物料气力输送、小型设备散热等场景中，离心鼓风机的核心做功部件就是叶轮，其结构合理性直接决定整机的风压输出、运行稳定性与能耗水平。这款径向直叶片结构的离心鼓风机叶轮，采用锥台形轮盖与平面轮盘结合的结构形式，叶片沿周向均匀分布，从中心轮毂位置向外缘呈放射状延伸，叶片型线为等厚度直板结构，加工工艺性较好，适合小批量钣金冲压或铸造成型。

　　从实际应用场景来看，这类叶轮多用于中低压离心通风场景，比如小型工业设备的柜体散热、车间局部岗位送风、轻量物料的低压气力输送，也可配套在小型除尘设备的引风段使用，适配的工况介质多为常温清洁空气，含尘浓度不宜过高，否则直叶片结构容易出现积灰问题，破坏动平衡引发振动。设计这类叶轮时，首先要确定的是进出口直径比，轮盖侧的锥度设计是为了匹配气流从轴向进入叶轮后转向径向的流动轨迹，减少气流在叶轮入口处的冲击损失，避免入口处出现涡流区导致效率下降。

　　叶片的数量选择需要兼顾风压输出与流道通畅性，这款叶轮的叶片数量经过匹配，既保证了足够的叶片做功面积，让气流在叶片流道内获得足够的离心力提升压力，又不会因为叶片过密导致流道狭窄，增大气流的沿程摩擦阻力。叶片与轮盘、轮盖的连接位置采用圆角过渡，一方面可以降低应力集中，避免叶轮高速旋转时在焊缝或铸造圆角处出现疲劳开裂，另一方面也能减少气流在拐角处的流动分离，降低流动噪声。

　　安装边界方面，叶轮中心的轮毂位置设置有与电机轴配合的轴孔，轴孔的公差配合通常选用H7/k6过渡配合，保证与电机输出轴的同轴度，轮毂端面设置有顶丝孔或者键槽，用于传递扭矩，避免叶轮运转时与电机轴发生相对滑动。叶轮的轴向安装尺寸需要匹配风机蜗壳的宽度，轮盖的入口端需要与蜗壳的进风口集风器保持合适的间隙，间隙过大会导致气流回流，降低风机效率，间隙过小则容易在运转时发生碰擦，引发安全事故。

　　从结构强度角度考虑，这类叶轮的最高允许线速度需要根据材料特性确定，如果采用普通冷轧钢板冲压焊接成型，外缘线速度一般不超过80m/s，对应不同直径的叶轮需要匹配对应转速的电机，避免超转速运行导致叶轮塑性变形甚至碎裂。设计过程中需要做动平衡校正，通常按照G6.3级的平衡精度要求，在叶轮的轮盘外缘位置去除材料或者添加配重块，保证运转时的振动值在允许范围内，降低轴承的交变载荷，延长整机的使用寿命。

　　实际选型匹配时，需要根据需要的风量风压参数确定叶轮的直径与转速，同直径下转速越高输出风压越大，但对应的噪声与振动也会随之提升，直叶片结构的叶轮相比后弯叶片叶轮，风压输出特性更硬，也就是流量变化时风压波动更小，但效率略低于后弯型叶片，适合对风压稳定性要求较高、运行工况点相对固定的场景。流道设计上，相邻叶片之间的流道从入口到出口呈逐渐扩张的形态，让气流在流道内流动时能够平稳减速，将部分动压转化为静压，提升风机的静压效率，减少出口处的动压损失。轮盖的锥角设计需要匹配入口气流的进气角度，通常锥角控制在30度到45度之间，角度过大会导致气流转向过于急促，增大冲击损失，角度过小则会增加叶轮的轴向尺寸，占用更多安装空间。
