管壳式热交换器内部管束结构拆解设计

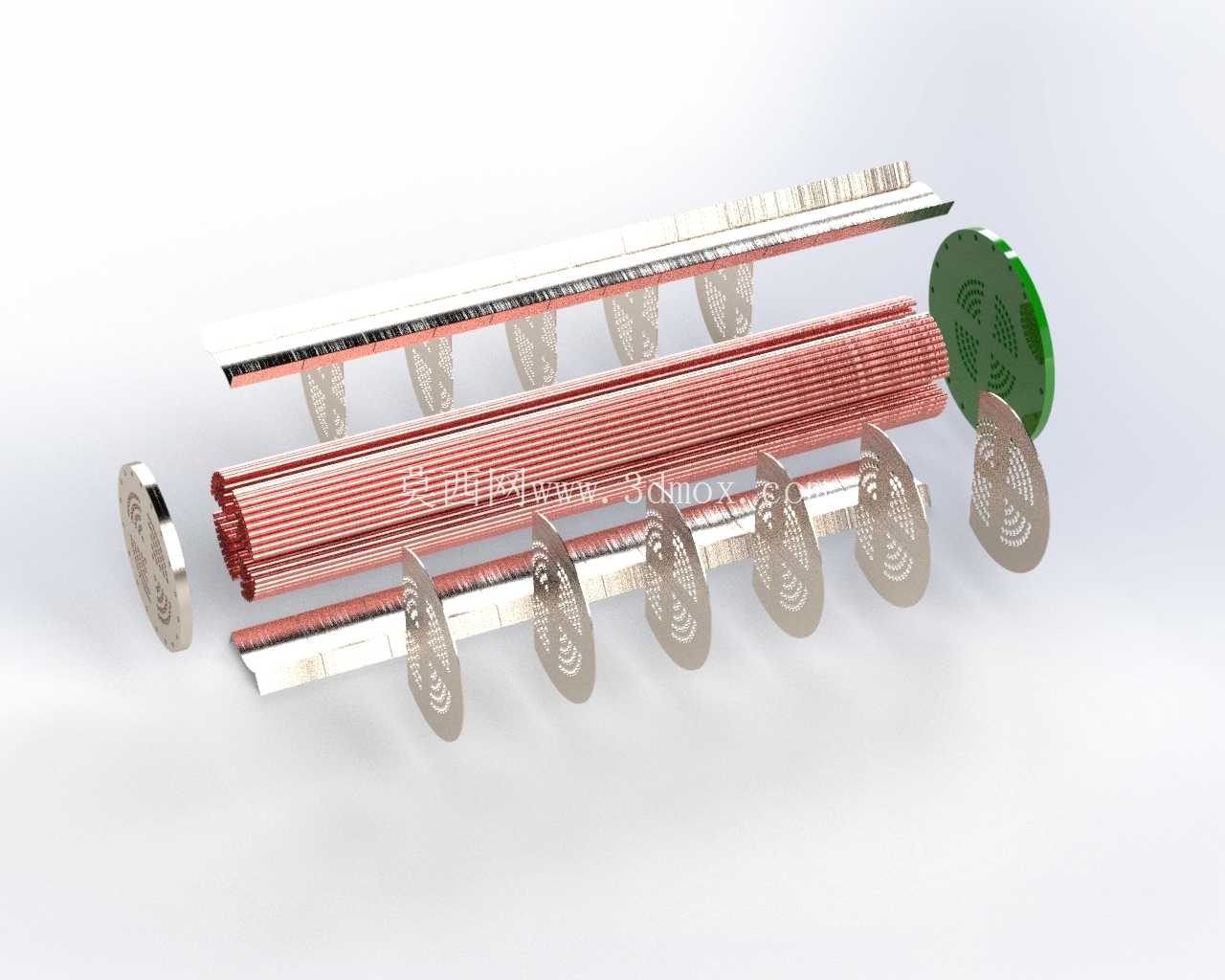

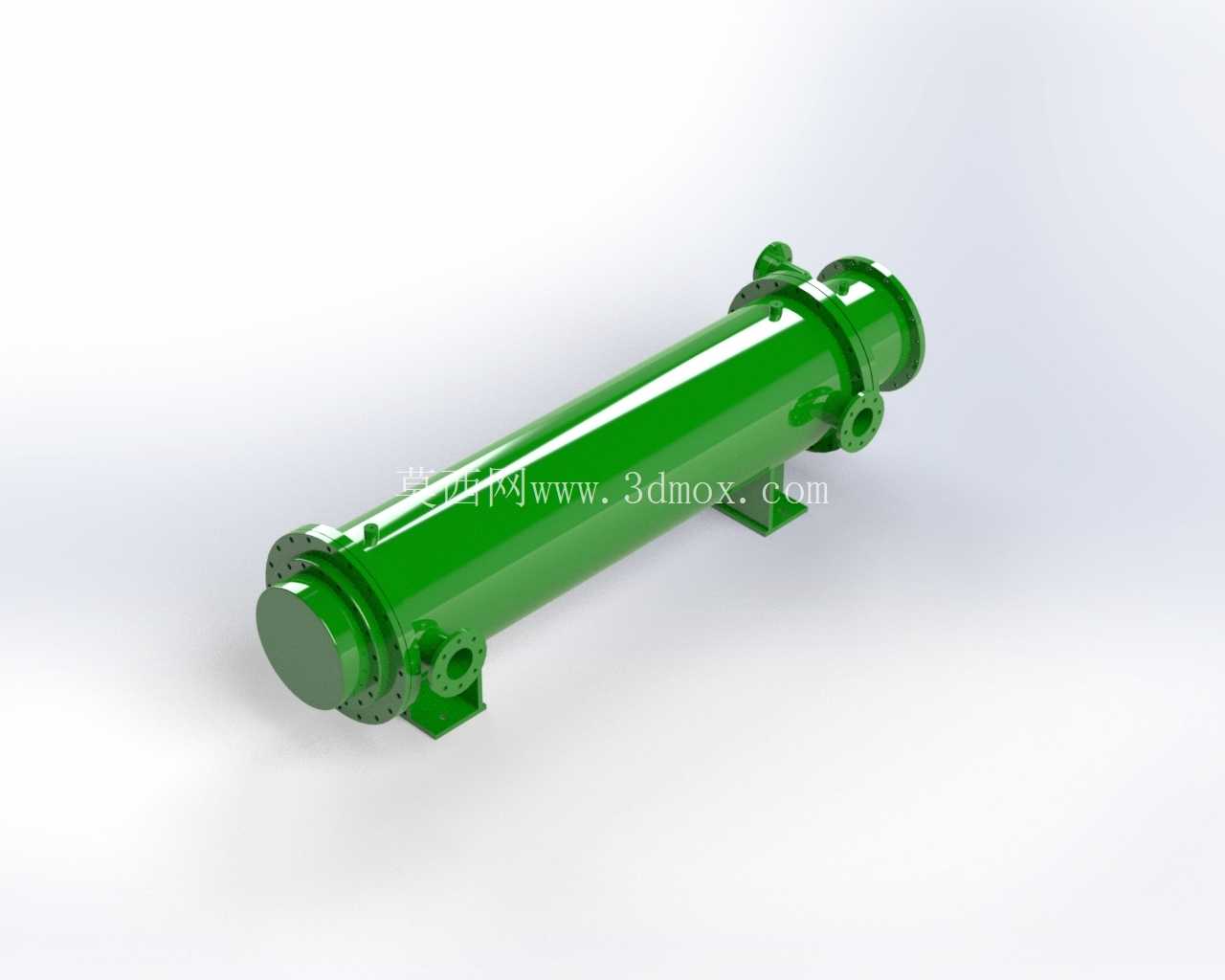

　　在化工、暖通、动力、制冷等工业场景中，管壳式热交换器是应用占比最高的间壁式换热设备，承担着不同温度流体之间的热量传递职能，既可以作为加热器、冷却器使用，也可在冷凝、蒸发工艺段作为核心换热单元，其结构可靠性直接决定整套工艺系统的换热效率与运行稳定性。本次拆解呈现的是固定管板式热交换器的核心内件结构，去掉了外部承压壳体后，可清晰看到内部换热管束、折流板、管板、定距管等核心零件的装配关系，能为结构设计人员做内部流道分析、管束排布优化、装配干涉检查提供直观的三维参照。

　　从实际功能逻辑来看，这类热交换器的核心换热路径是：一种流体从管箱入口进入，在换热管内部流动，从另一端管箱流出；另一种流体从壳体接管进入，在壳程空间内横向冲刷换热管外壁，通过管壁金属完成两种介质的热量传递。为了避免壳程流体出现流动短路、提升换热效率，壳程内会按固定间距排布折流板，本次模型里的折流板采用单弓形结构，相邻折流板的缺口方向上下交错，既可以引导流体在壳程内呈S形流动，延长流体在壳程的停留时间，提升换热管外壁的冲刷流速，减少管壁结垢的概率，同时折流板上的管孔还能对细长的换热管束起到径向支撑作用，避免设备运行过程中管束受流体冲击产生振动，降低换热管与管板连接位置的疲劳失效风险。

　　设计这类换热组件时，首先要确定换热管的规格与排布方式，模型中采用的是光面紫铜换热管，紫铜材质的导热系数远高于普通碳钢，适合对换热效率要求较高的工况，比如小型制冷机组、液压油冷却单元。换热管采用正三角形排布，这种排布方式在相同壳程直径下可以布置更多的换热管，提升单位体积的换热面积，但对应的壳程流阻会比正方形排布稍高，适合流体清洁度较高、不易结垢的工况。管板作为固定换热管两端的核心承压零件，厚度需要根据壳程与管程的设计压力、温差应力计算确定，换热管与管板的连接采用胀接加焊接的复合工艺，既可以保证连接强度，也能避免两种介质从连接缝隙处串漏。

　　从安装边界来看，这类固定管板结构的热交换器，两端管板直接与外壳焊接固定，结构简单、制造成本低，但无法处理管程与壳程流体温差过大的工况，当两种介质的平均温差超过50摄氏度时，需要在壳体上设置膨胀节来补偿温差产生的热变形，避免换热管被拉脱。折流板的间距设计需要结合壳程流速计算，间距过小会导致壳程流阻过大，提升泵组的运行功耗；间距过大则会让流体在折流板之间形成流动死区，降低整体换热效率，常规设计中折流板的最小间距不小于壳体内径的五分之一，最大间距不超过壳体内径，同时要保证最外侧折流板与管板之间的距离满足接管的安装空间要求，避免壳程进出口的流体直接冲刷管束端部造成局部冲蚀。

　　在三维建模过程中，这类管束结构需要重点处理几个装配细节：一是折流板上的管孔与换热管的间隙配合，间隙过大会导致流体从缝隙旁通，降低换热效率，间隙过小则会给穿管装配带来难度，常规设计中管孔直径比换热管外径大0.2-0.3mm即可；二是定距管与拉杆的配合，拉杆一端固定在管板上，通过套在拉杆上的定距管来确定每一块折流板的轴向位置，保证折流板间距的装配精度，避免运行过程中折流板出现轴向窜动；三是端部的防冲挡板设计，在壳程流体入口位置需要设置防冲板，避免高速流体直接冲击换热管端部，造成管束局部磨损，模型中端部的绿色端板位置就预留了防冲结构的安装空间，可根据实际工况调整防冲板的覆盖面积。

　　从实际运维角度来看，这种固定管板结构的热交换器，管程可以通过拆卸两端管箱进行机械清洗，适合管程流体容易结垢的工况，但壳程因为是封闭结构，无法进行机械清洗，所以壳程介质必须选择清洁、不易结垢的流体，比如经过软化处理的冷却水、清洁的导热油等。如果工况中壳程介质容易结垢，则需要改用浮头式或者U型管式结构，但对应的制造成本会提升30%-50%，结构复杂度也会相应增加。在做设备选型匹配时，需要结合两种介质的清洁度、温差、工作压力、允许压降等参数综合判断，不能单纯追求换热效率而忽略运行维护的便利性。

　　建模时对所有零件的倒角、焊缝预留位置都做了还原，比如换热管端部伸出管板的长度控制在3-5mm，满足焊接工艺的操作空间；折流板的外圆与壳体内壁的间隙控制在2mm以内，减少流体从折流板与壳体之间的缝隙旁通；管板上的拉杆孔位置均匀排布在管束外围，不会占用换热管的布置空间。这些细节都是实际工程设计中需要反复校核的内容，三维模型的拆解呈现可以让设计人员在方案阶段就直观发现装配干涉、空间不足等问题，减少后续生产加工过程中的设计变更。
