翅片式风冷冷凝器换热结构设计

　　在商用制冷、小型工业温控、冷链终端设备的换热环节里，这类翅片式风冷冷凝器是非常常见的核心换热部件，日常做制冷系统选型、结构适配的时候，这类结构的三维模型能帮设计人员快速完成管路干涉检查、安装空间预留、风场匹配校核，省去从零开始测绘建模的重复工作量。从实际使用场景来看，这款冷凝器适配的是中小型制冷机组，常见于商用冷柜、小型工业冷水机、冷藏展示柜、车用便携制冷设备的冷凝侧，负责把压缩机排出的高温高压制冷剂蒸气，通过翅片与铜管的导热，配合流经翅片间隙的冷却空气带走热量，让制冷剂完成从气态到液态的相变过程，为后续节流蒸发环节提供高压液态冷媒。

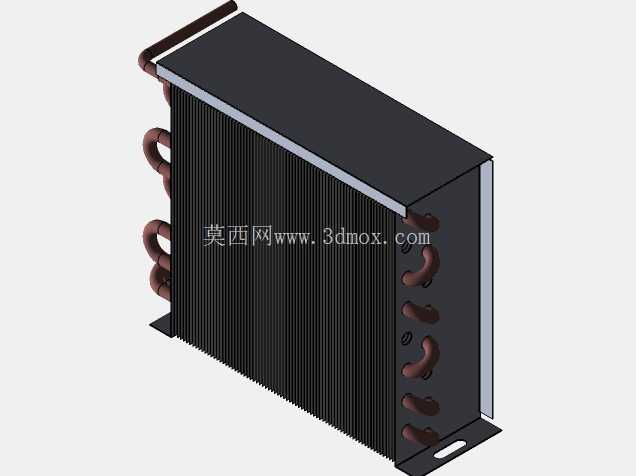

　　从结构设计逻辑来看，这款产品采用的是铜管套铝翅片的经典结构，紫铜盘管采用多回程弯管布局，沿着空气流动的垂直方向排布，保证每一段盘管都能被冷却空气充分冲刷；铝制翅片采用密齿冲压结构，通过机械胀管工艺和铜管外壁紧密贴合，消除接触热阻，最大化拓展换热面积，在有限的安装空间里把换热效率拉到合理区间。盘管的进出端采用同向侧出布局，预留了足够的管路焊接操作空间，避免安装时和机组侧板、风机支架产生干涉；底部带一体化冲压成型的安装支脚，支脚上开有固定安装孔，安装孔的位置公差在建模时已经按照通用制冷机组的安装基准做了适配，设计人员选型时可以直接匹配对应规格的机组框架，不用再二次调整安装点位。

　　从安装边界来看，这款冷凝器的整体外形为长方体结构，厚度方向的尺寸控制得比较紧凑，适合侧装或者顶装在机组内部，不会过多占用制冷舱的内部空间；翅片组的边缘做了折边加固处理，避免运输、安装过程中翅片倒伏影响通风效率；盘管的弯曲半径严格按照紫铜管的最小弯曲半径规范设计，不会出现弯管处截面变形过大导致冷媒流阻超标的问题。在做系统匹配的时候，需要注意冷凝器的迎风面要和轴流风机的出风方向完全对齐，预留不小于翅片厚度1.5倍的进风空间，避免出现通风死角导致换热效率下降；进出液管的连接端预留了足够的直管段，方便焊接针阀、干燥过滤器等周边配件，不用额外裁剪管路。

　　从功能特性上看，这种结构的冷凝器相比套管式、板式冷凝器，空气侧的流阻更低，对配套风机的风压要求不高，能有效降低整机运行噪音；同时分体式的翅片结构即便有少量积灰，也可以通过压缩空气吹扫完成日常维护，不需要拆解整个换热回路，后期运维成本更低。建模过程中已经把翅片的片距、盘管的管间距、支脚的安装尺寸都做了参数化预留，设计人员如果需要适配不同制冷量的机组，可以直接调整对应参数快速生成衍生型号，不用重新搭建整个模型的装配关系；模型里的所有配合面都按照实际加工公差做了间隙预留，比如铜管和翅片的配合间隙、支脚和安装框架的避让间隙，导入装配体后不会出现配合冲突的问题，能直接用于工程出图、装配干涉检查、风场仿真的前置模型准备。在做制冷系统的结构布局时，还要注意冷凝器的安装位置要远离压缩机的排气侧高温部件，避免额外的热辐射提升冷凝温度，导致系统制冷效率下降，这款模型的侧出管路布局刚好可以避开压缩机的排气端，走管路径更短，能减少冷媒管路的沿程阻力损失。
