便携式双灶头BO燃料户外露营炉具结构设计

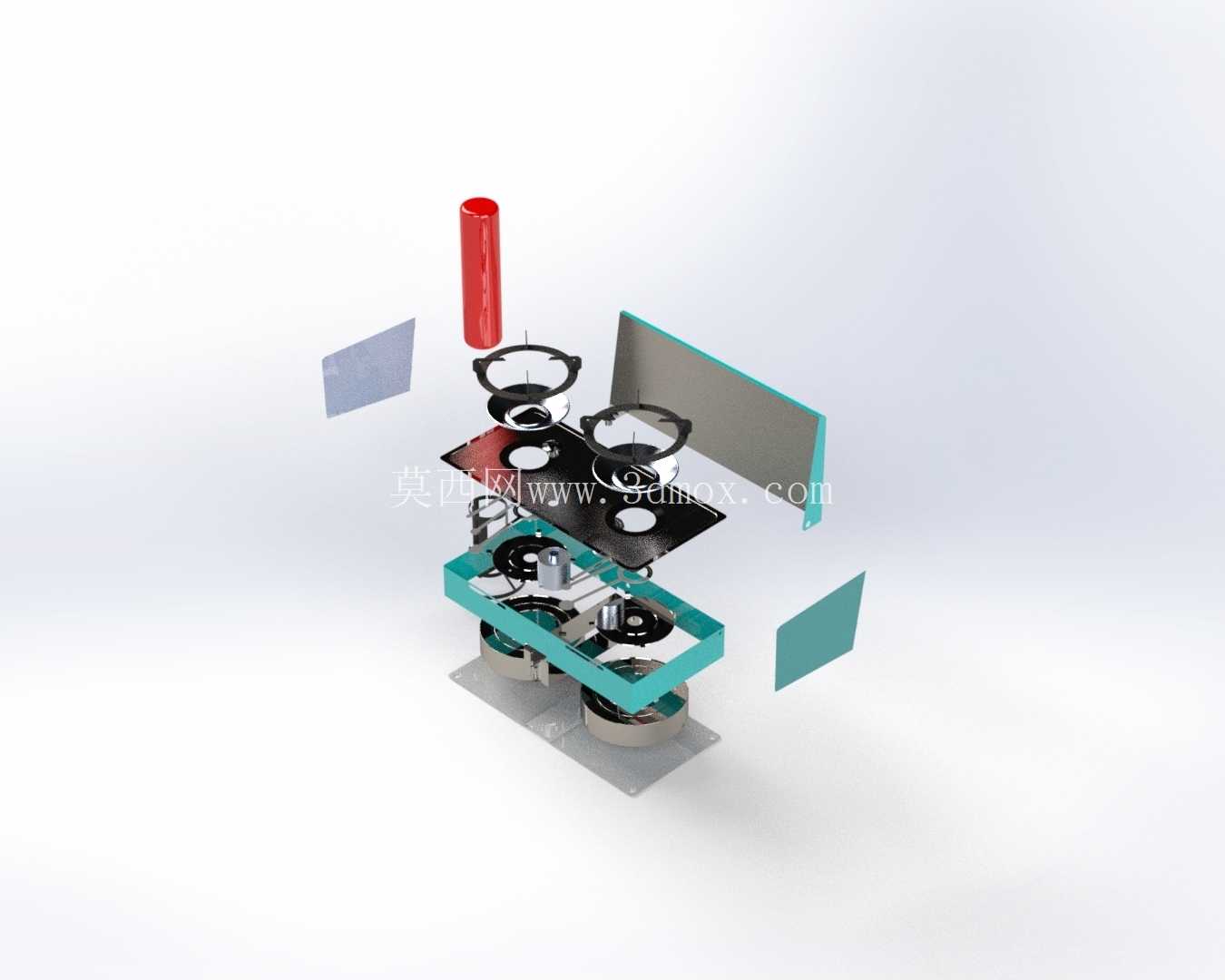

　　这套便携炉具的结构设计，核心瞄准户外无外接气源场景下的炊事需求，覆盖自驾露营、野外作业、应急保障等多个实际使用场景，整套结构包含一体式收纳炉体与独立燃料支架两个核心部分，完全规避了传统卡式炉依赖一次性气罐、长距离运输存储存在安全隐患的痛点。从实际使用逻辑出发，炉体采用箱式折叠结构，闭合状态下整体为规整长方体，边角做圆弧过渡处理，外壳采用薄金属冲压成型，兼顾结构强度与整体重量控制，闭合时所有炉头、控制阀件、支撑结构全部收纳于箱体内部，外部无突出结构件，可直接放入车载储物箱、户外装备包内，不会剐蹭其他装备，收纳状态下的外部尺寸适配常规户外收纳包的通用隔层尺寸，不需要额外定制收纳容器。

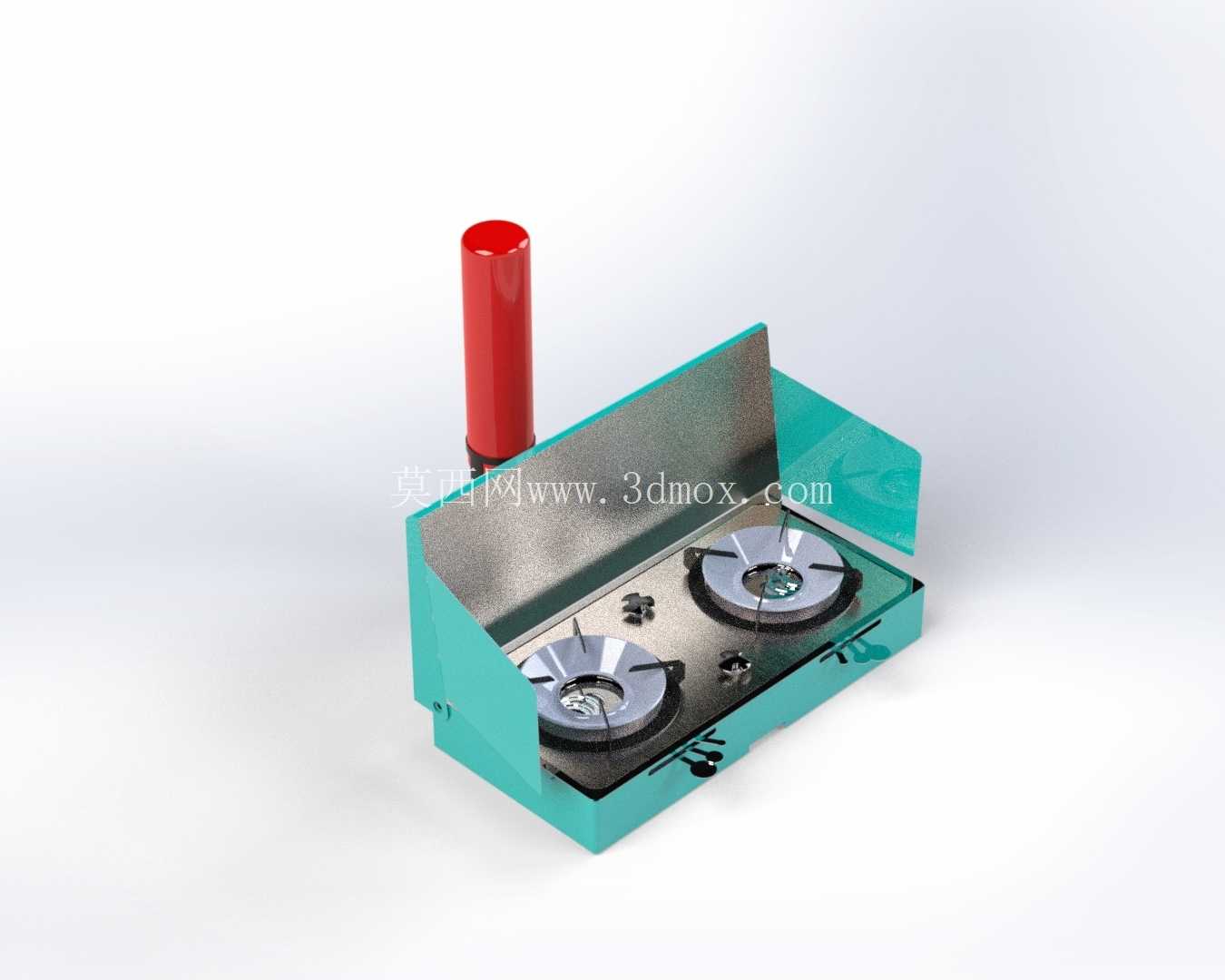

　　展开使用时，箱盖通过侧边的铰接结构翻转至炉体后侧，可作为简易挡风板使用，铰接位置设置有限位阻尼结构，翻转到指定角度后可自行固定，不需要额外支撑件，遇到户外侧向阵风时，能够减少气流对炉头火焰的干扰，提升燃烧效率。炉体内部并排设置两个独立炉头，每个炉头都配置独立的燃料调节阀，可单独控制火力大小，两个炉头之间预留足够的锅具放置间距，可同时放置直径24cm以内的汤锅与煎锅，满足3-5人户外同时烹饪不同餐食的需求，不需要轮换等待，大幅提升户外炊事效率。炉头采用旋火结构设计，燃烧火孔呈倾斜角度排布，火焰可均匀包裹锅底，减少热量散失，相比传统直火结构热效率提升明显，相同燃料容量下可延长连续燃烧时间。

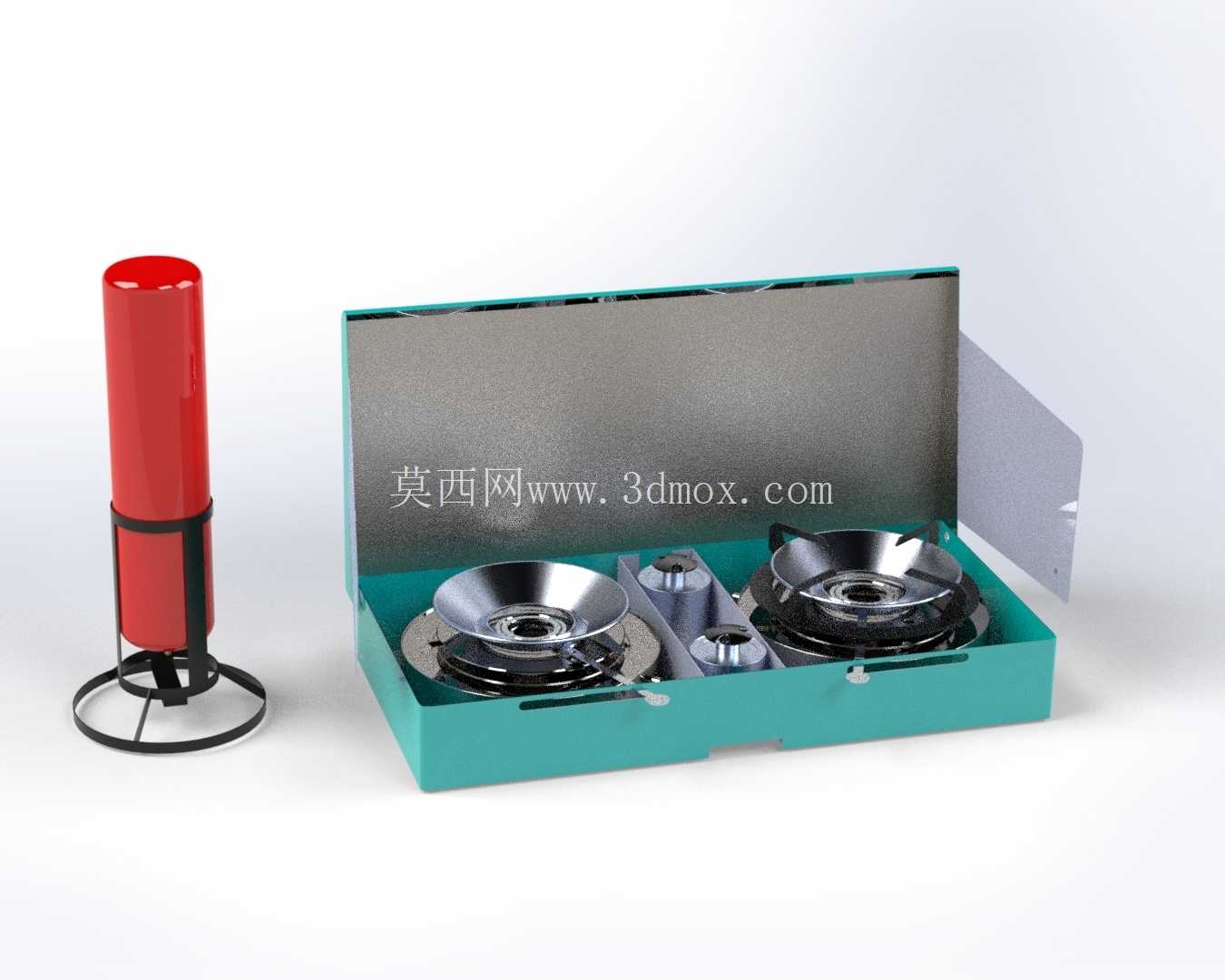

　　炉头上方的锅架采用折叠式结构，收纳时完全平贴于炉体内部凹槽，展开后通过卡扣结构自动锁止，支撑脚做了防滑齿形处理，放置锅具时不会出现侧滑移位，每个支撑脚的承重经过校核，可承载满水状态下的5kg汤锅，不会出现形变塌陷。配套的独立燃料罐支架采用三脚支撑结构，底部支撑脚为圆环形金属架，接触地面的面积更大，在不平整的草地、砂石地面放置时也能保持稳定，不会出现燃料罐倾倒的风险，支架中部设置有弹性抱箍，可适配不同直径的BO燃料罐，抱箍内侧贴有防滑橡胶垫，卡紧燃料罐后不会出现松动滑落，支架上部预留燃料管路走位空间，管路接口采用快插结构，安装时不需要额外工具，对准接口按压即可完成密封连接，拆卸时按下卡扣即可拔下，操作便捷。

　　设计过程中重点考虑了使用安全边界，炉体外壳与内部燃烧腔之间设置有隔热空气层，连续燃烧2小时后，外壳外部温度可控制在安全范围内，不会出现误触烫伤的问题，燃料管路采用耐油耐高温的柔性材质，可适应-20℃到60℃的环境温度范围，不会因为户外低温出现管路硬化开裂，也不会因为靠近炉头被高温烤化。控制阀件采用带自锁功能的旋钮，调节到关闭位置时会自动卡紧，避免运输过程中误碰导致燃料泄漏，每个炉头的控制阀都带有微调区间，可实现从小火保温到大火爆炒的全区间火力调节，满足不同烹饪方式的需求。整套结构的安装没有复杂的装配步骤，从收纳状态到完全展开可使用的状态全程不需要额外工具，单人操作可在1分钟内完成，拆卸收纳同样便捷，使用完成后待炉体自然冷却，将锅架、挡风板依次复位扣合即可，不会出现零散零件丢失的问题。针对户外复杂使用环境，所有金属结构件都做了防锈防腐表面处理，遇到雨天、潮湿环境使用也不会轻易生锈，长期存放也不会出现结构件锈蚀卡滞的问题，炉体闭合位置设置有弹性锁扣，收纳状态下锁扣扣紧后箱盖不会自行打开，搬运过程中内部零件不会掉出。
