卧式熔铜冶炼炉筒体结构三维设计

　　在有色铜冶炼加工的生产场景里，卧式回转熔铜炉是粗铜精炼、废杂铜重熔工序的核心热工设备，这类炉体的结构设计直接决定了冶炼过程的热效率、运行稳定性与检修维护成本，本次呈现的炉体三维结构，完全围绕实际生产中的工况需求完成细节建模。从实际应用场景来看，这类炉体多用于再生铜冶炼车间、铜材加工厂的熔炼工段，承担将固体铜料加热至熔融状态、完成氧化还原精炼工序的功能，作业过程中炉体需要绕自身轴线做小角度倾转来完成出铜、排渣操作，同时要承受1200℃以上的高温铜液冲刷、炉内耐火材料的膨胀应力，以及倾转过程中的动载荷冲击，因此结构设计上的强度冗余、密封可靠性是核心考量点。

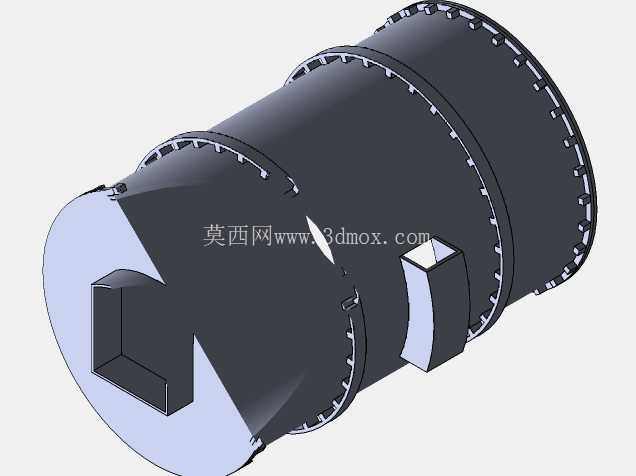

　　从外形与安装边界来看，该炉体采用卧式圆柱筒体结构，两端为平端盖封板结构，筒体外侧沿周向、轴向均匀布置多圈加强筋板与连接法兰，既可以作为耐火材料内衬的锚固基础，也能提升筒体整体的抗变形能力，避免高温作业下筒体发生椭圆度变形影响倾转机构的啮合精度；筒体一端预留方形加料口结构，对应上料机构的投料对接位置，侧下方设置矩形出铜口与排渣口结构，安装时需要匹配车间内的倾转支座、驱动齿轮组的安装中心距，筒体的轴向长度、外径尺寸需要与现有车间的基础预埋螺栓位置、烟气收集罩的覆盖范围匹配，避免安装时出现干涉问题。设计思路上，整个炉体采用分段式法兰连接结构，而非整体焊接筒体，主要是考虑到炉口、端盖位置是高温烧损的高发区域，分段法兰结构可以在局部耐火材料脱落、筒体烧损时单独拆卸更换对应段，不需要整体报废炉壳，大幅降低后期维护成本；筒体外侧的法兰凸缘同时作为倾转驱动的齿圈安装基础，齿圈通过螺栓把合在筒体法兰上，驱动小齿轮与齿圈啮合带动炉体倾转，这种设计把传动载荷均匀分散到整圈法兰的连接螺栓上，避免局部应力集中导致筒体开裂。

　　功能特性层面，筒体上的各个接口位置都做了加厚补强处理，加料口位置的衬板安装座预留了足够的耐火材料浇筑厚度，能够抵御投料时大块铜料的冲击磨损；端盖上的观察孔、测温元件安装座位置都做了密封面结构设计，避免炉内高温烟气外泄，同时保证测温元件的安装精度，能够实时反馈炉内铜液温度；筒体周向的密封结构采用法兰面止口配合，配合耐火纤维密封层，既可以保证炉体转动时的密封性，也能抵消高温下筒体的热膨胀量，避免热胀冷缩导致法兰连接失效。

　　在建模过程中，所有连接孔位的位置度、法兰面的平面度都按照实际机加工精度要求做了约束，各个分段筒体的同轴度公差控制在合理范围内，保证后期装配时倾转机构能够顺畅运行，不会出现卡滞问题；同时模型里预留了冷却水管、烟气管道的接口位置，匹配实际生产中的辅助系统安装需求，不需要后期在筒体上额外开孔破坏结构强度。对于结构设计从业者来说，这个模型可以作为卧式回转冶炼炉壳设计的参考模板，可根据不同的产能需求调整筒体的长径比、接口位置，适配不同吨位的熔炼需求；对于设备选型人员来说，模型的安装边界尺寸、接口位置可以直接用于车间布局规划、基础载荷计算，提前预判安装过程中可能出现的干涉问题。
