内燃机动力传递用曲柄曲轴结构设计

　　在往复式动力机械的核心传动链路中，曲轴是承担活塞往复运动向旋转运动转换的核心受力部件，其结构设计合理性直接决定整套动力单元的运行寿命、振动水平与动力输出效率。从实际工程应用场景来看，这类多拐曲轴结构广泛适配中小排量直列内燃机、小型往复式压缩机、高压柱塞泵等需要将直线往复作用力转化为旋转扭矩输出的设备，在通用动力、小型工程机械、农用机械配套动力单元中有着极高的应用占比。

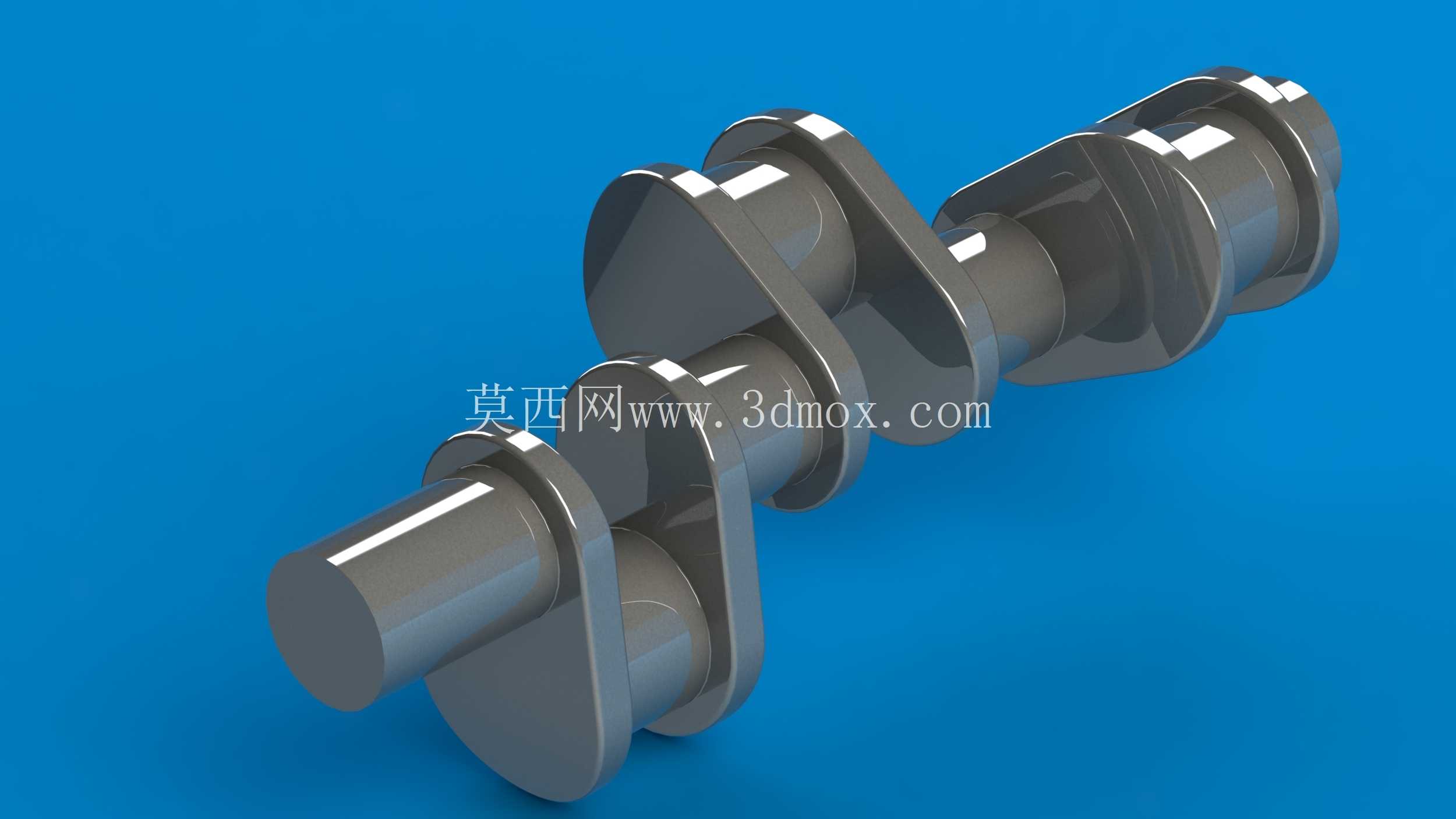

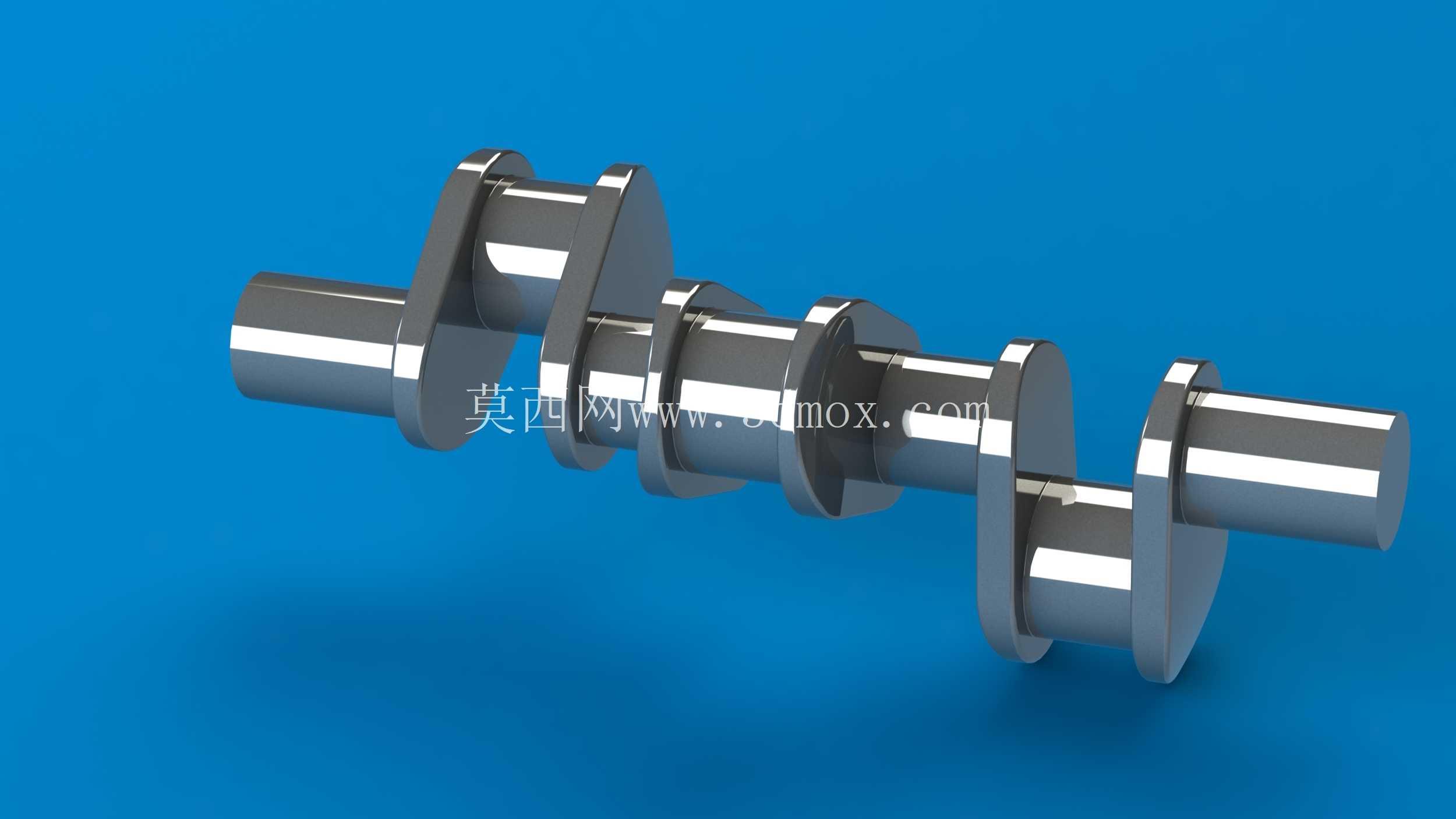

　　从功能特性层面来看，该曲轴采用整体式锻造结构设计，各主轴颈与连杆轴颈之间通过平衡配重块平滑过渡，轴颈表面预留有充足的精加工余量，可在后续加工中通过磨削实现高精度的尺寸公差与表面粗糙度要求，满足滑动轴承的配合间隙标准。各曲柄臂的厚度与配重块的偏心质量经过精确匹配，能够抵消活塞连杆组件往复运动产生的一阶、二阶惯性力，降低设备运行过程中的整机振动幅值，减少轴承座位置的交变冲击载荷，延长整机大修周期。

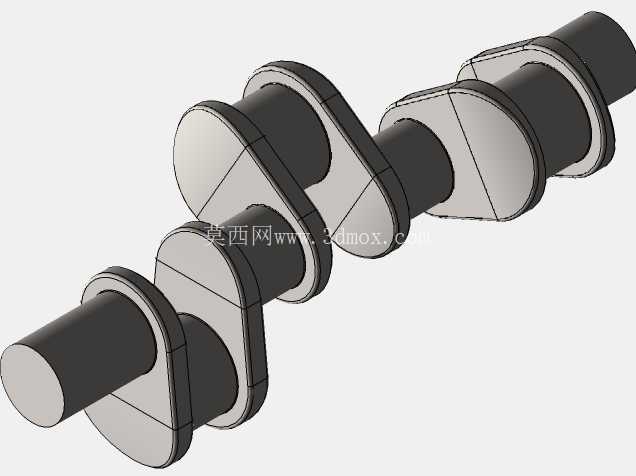

　　在设计思路的落地层面，建模过程中优先保证各轴颈的同轴度公差基准，以两端主轴颈的公共轴线为设计基准，依次确定各连杆轴颈的偏心距、相位角，确保各缸做功行程的相位差符合动力输出的时序要求。平衡块的外形采用圆弧过渡设计，避免高速旋转过程中出现应力集中区域，同时减少旋转过程中的空气搅动阻力。轴颈与曲柄臂的连接位置采用大圆角过渡结构，从结构根源上降低应力集中系数，应对曲轴工作过程中承受的弯曲、扭转交变复合载荷，避免疲劳裂纹的萌生。

　　从安装边界与尺寸配合角度来看，两端主轴颈的直径尺寸按照标准滑动轴承系列选型，可直接适配对应规格的轴瓦组件，安装时无需额外定制非标轴承配件。轴向定位台阶的尺寸与轴承端盖的止口尺寸匹配，能够控制曲轴运行过程中的轴向窜动量在允许公差范围内，避免轴瓦端面出现异常磨损。连杆轴颈的宽度尺寸适配对应规格的连杆大头宽度，配合间隙可按照内燃机设计标准选取，保证润滑油膜能够稳定形成。曲轴输出端的轴颈设计有标准键槽结构，可直接连接飞轮、皮带轮等动力输出部件，输入端可适配正时齿轮、启动电机驱动齿轮等附件，整体安装接口符合通用小功率动力单元的配套尺寸规范，无需对设备机体的安装位进行二次修改即可完成装配。

　　在实际结构验证过程中，该模型的各部位壁厚均匀，锻造工艺性良好，不存在难以成型的锐角、薄壁结构，后续热处理过程中也不易出现淬火变形、开裂等工艺缺陷。润滑油道的走向可沿着曲柄臂内部布置，从主轴颈表面直达连杆轴颈表面，依靠曲轴旋转产生的离心力实现压力供油，保证各摩擦副在高速运行时能够得到持续的润滑，降低摩擦损耗。各配重块的外圆旋转半径经过严格校核，安装后不会与机体内部的连杆、活塞裙部等运动部件发生运动干涉，整机装配时的运动间隙满足安全运行要求。
