老式摩托车供油系统化油器结构模型

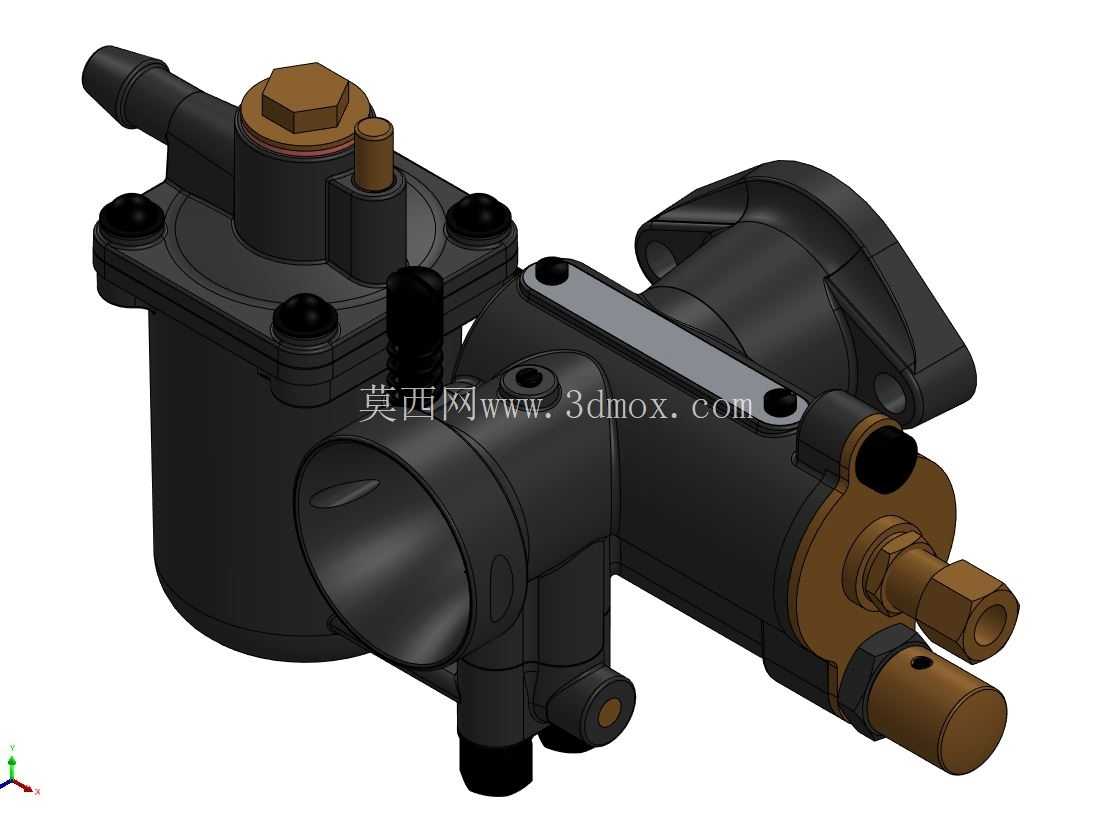

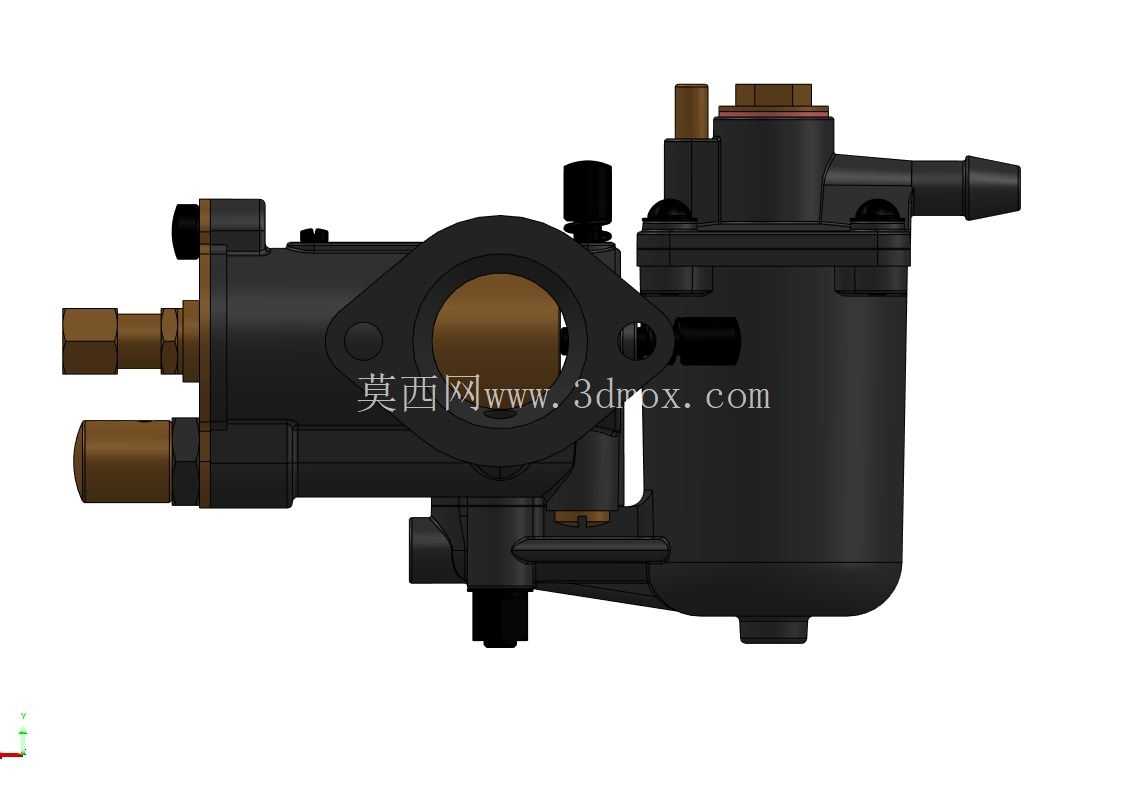

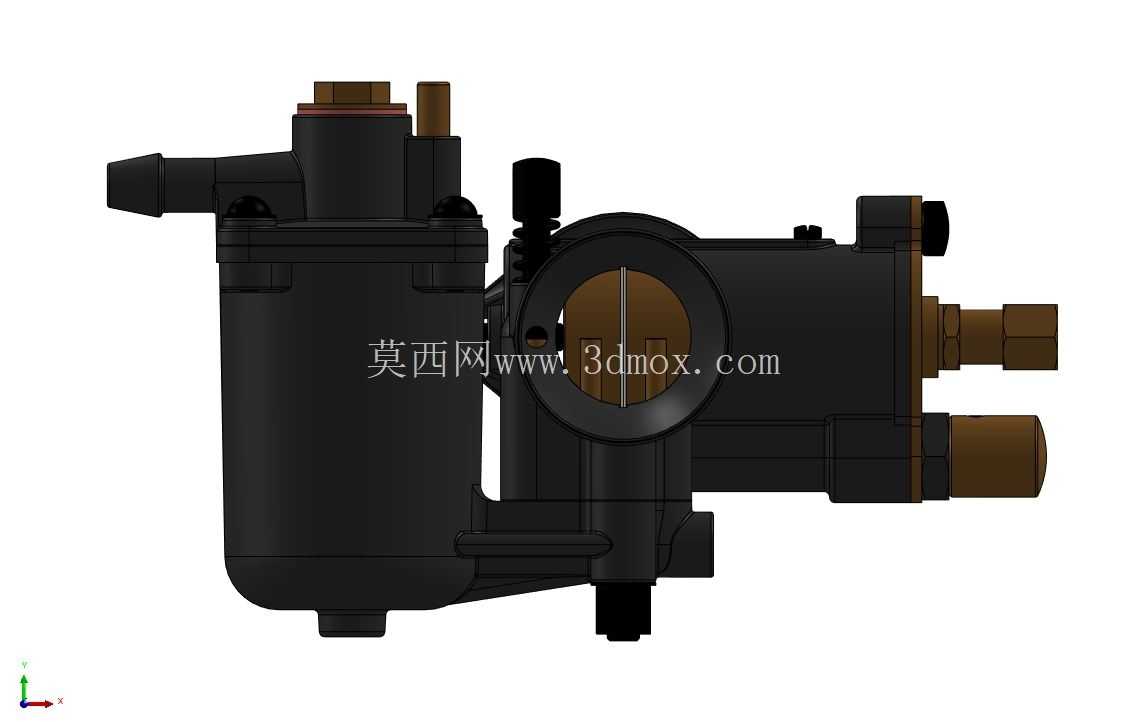

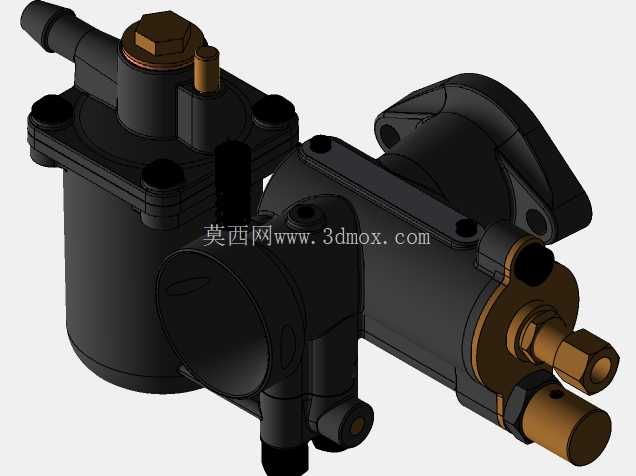

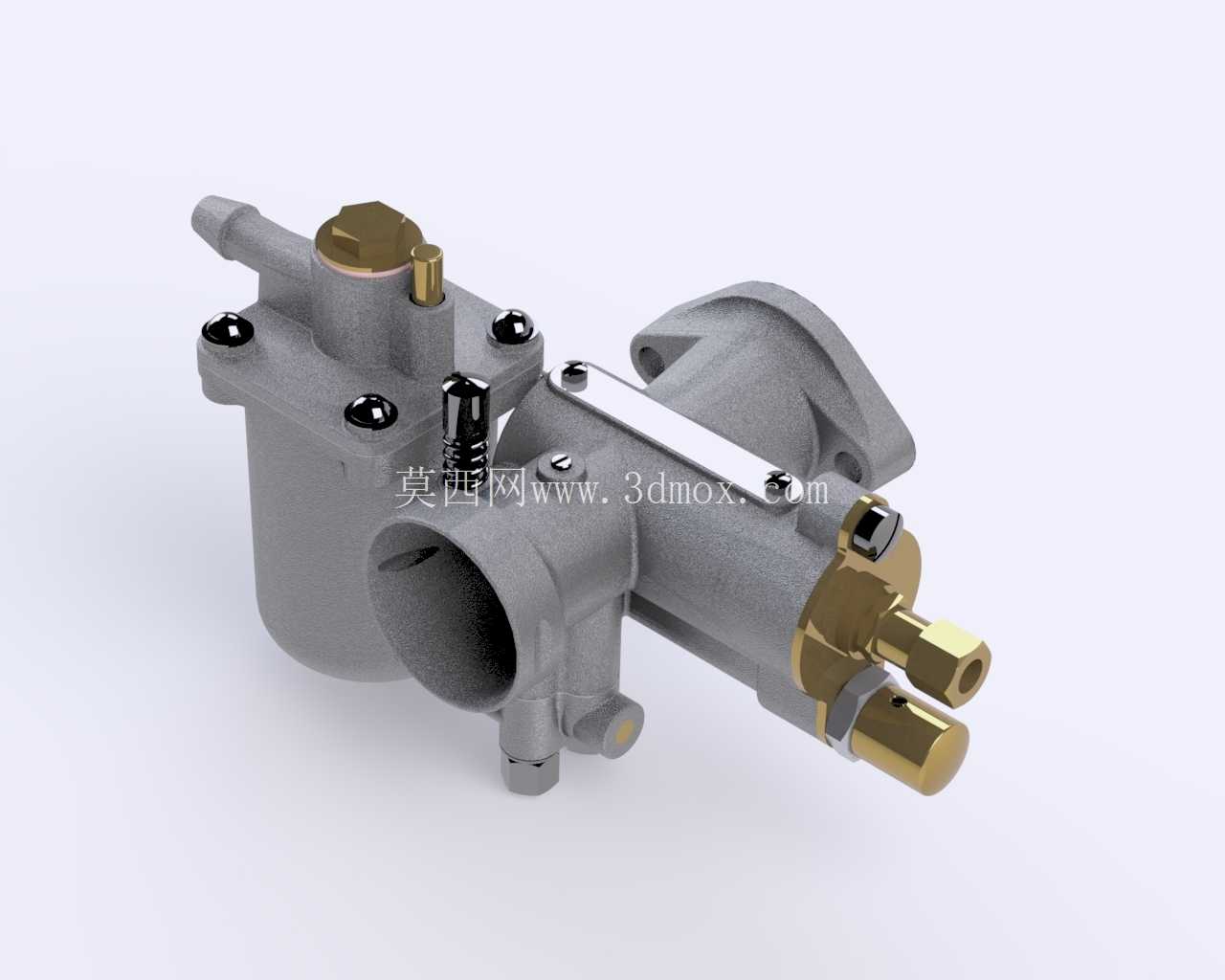

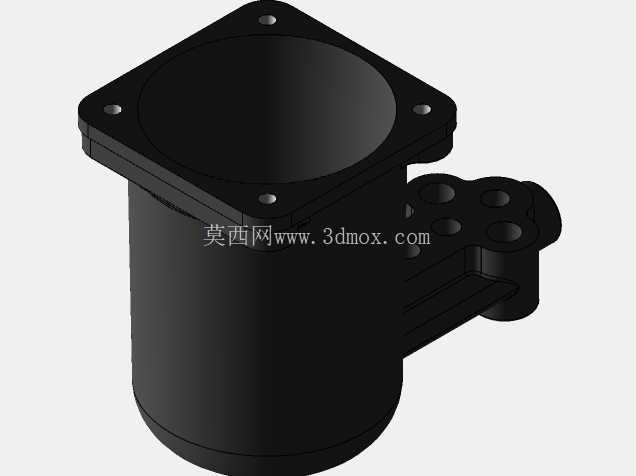

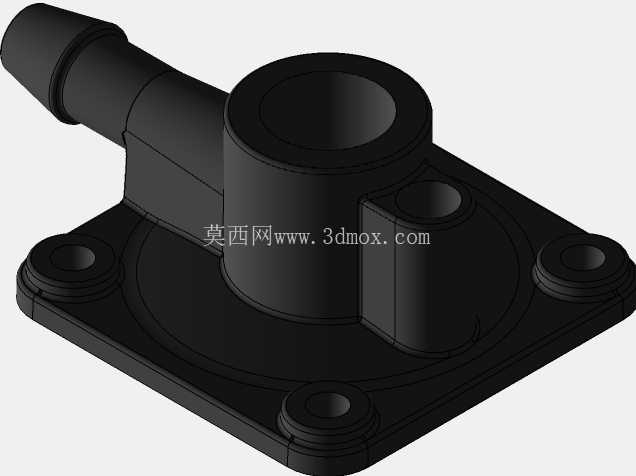

　　化油器作为内燃机燃油供给系统的核心部件，主要应用在小排量摩托车、通用小型汽油机等动力设备上，承担着将燃油与空气按照合适比例混合，为气缸燃烧提供合格可燃混合气的关键作用，直接决定发动机怠速稳定性、动力输出平顺性以及燃油消耗水平。这款化油器的结构设计完全围绕浮子室液位控制、节气门开度调节、燃油量孔匹配三个核心功能展开，整体采用侧吸式流道布局，进气端法兰对接空气滤清器输出侧，混合出气端通过密封法兰与发动机进气道直接连通，安装时需保证浮子室处于竖直状态，避免车辆倾斜工况下燃油液位偏移导致的混合气浓度异常。

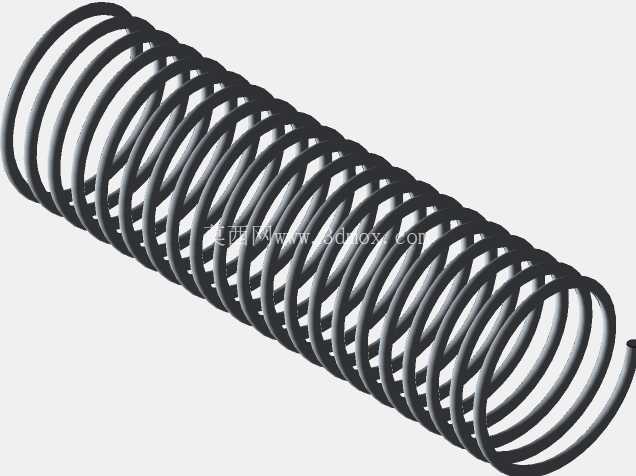

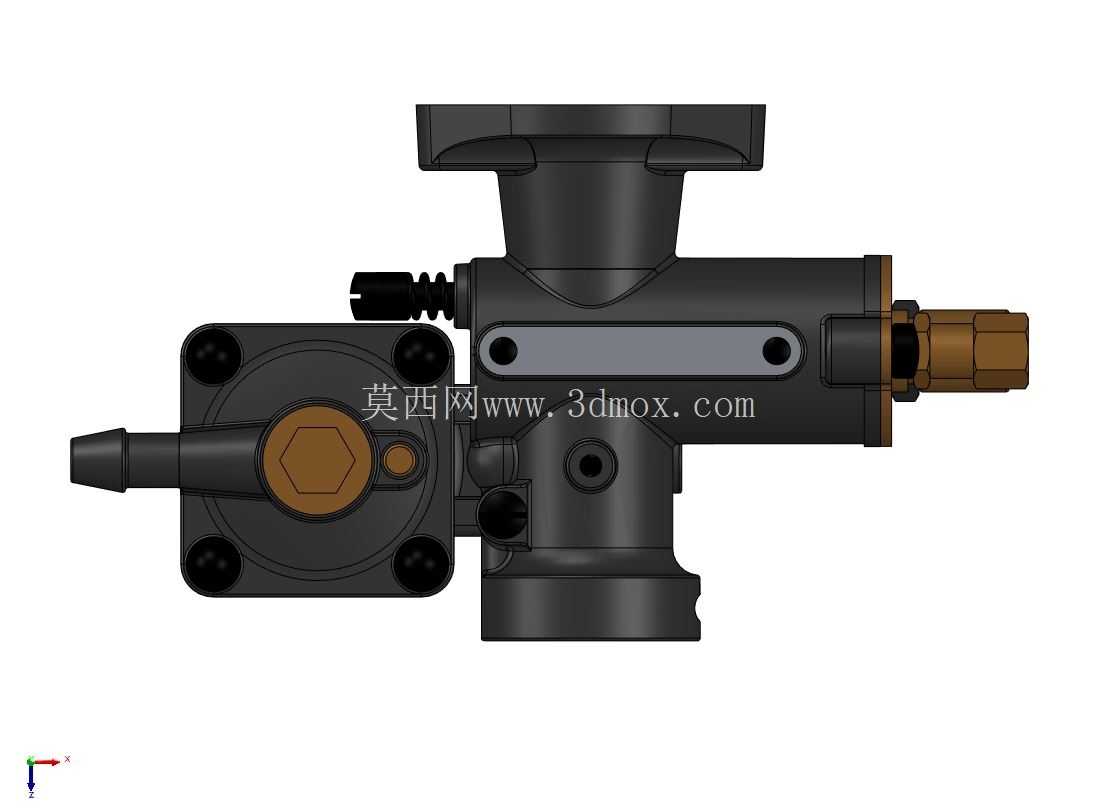

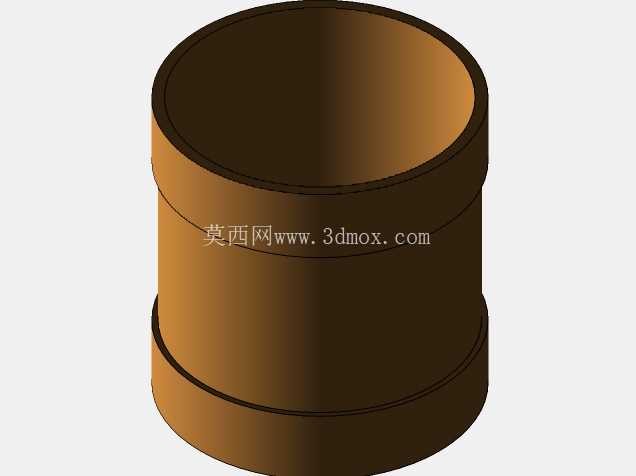

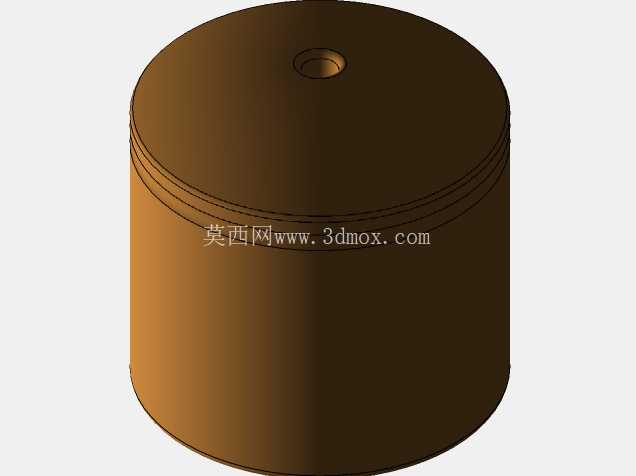

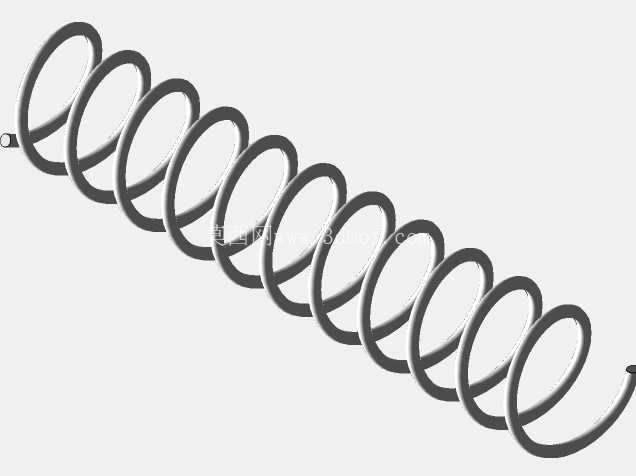

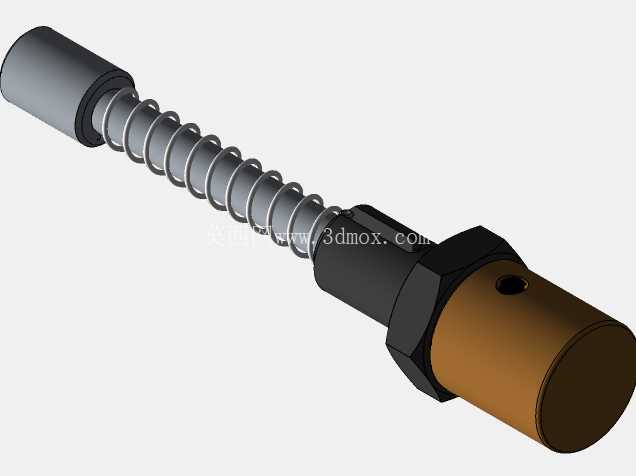

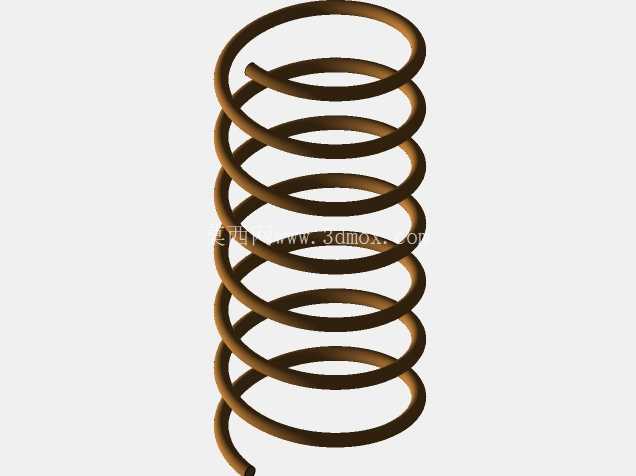

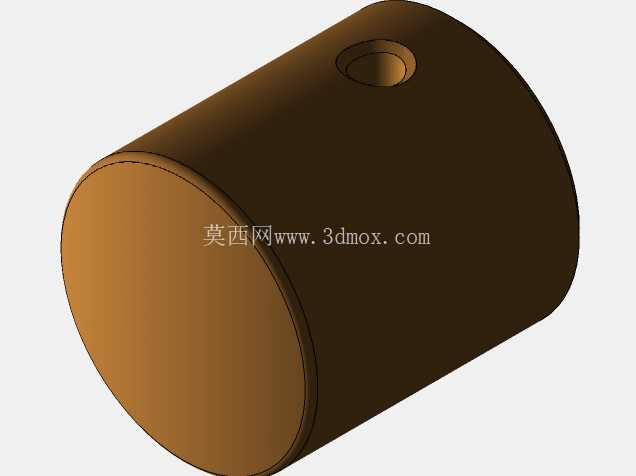

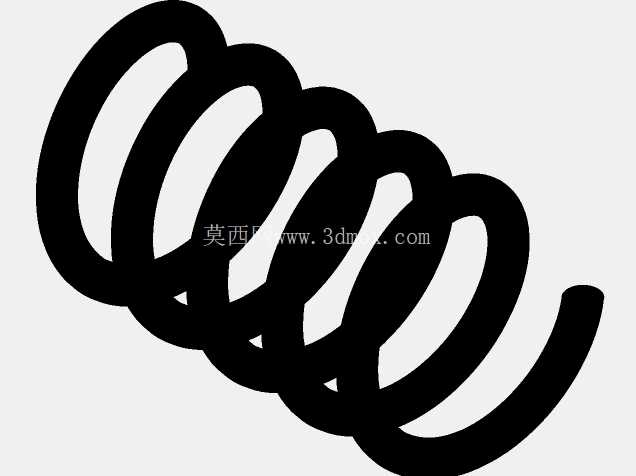

　　从结构细节来看，浮子室集成在化油器主体侧下方，内置铜质浮子与针阀组件，当浮子室内部燃油液位达到设定高度时，浮子浮力带动针阀封闭进油口，切断燃油供给，液位下降时针阀自动开启补油，全程无需额外电控元件介入，依靠纯机械结构实现液位的动态平衡，这种结构在无电瓶的老式摩托车上可靠性极强，不会因为电路故障出现供油中断问题。节气门采用翻板式结构，通过拉线与车手油门把手联动，翻板转轴处设置有复位弹簧，松开油门后可自动回到怠速开度位置，怠速工况下的混合气供给由独立的怠速量孔负责，量孔孔径经过匹配计算，可在节气门近乎关闭的状态下，引射少量燃油与旁通进气道的空气混合，维持发动机最低稳定转速，避免怠速熄火。

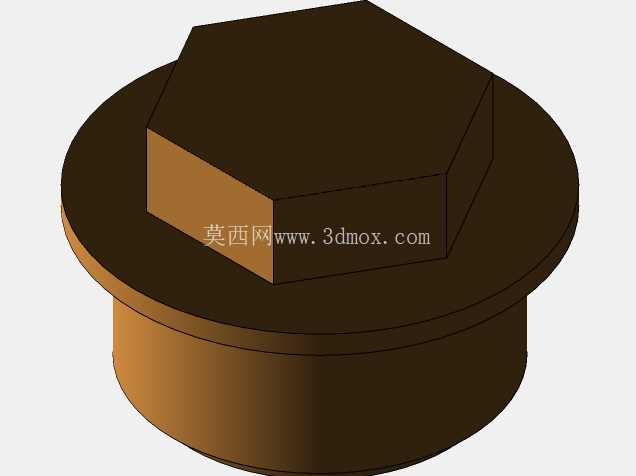

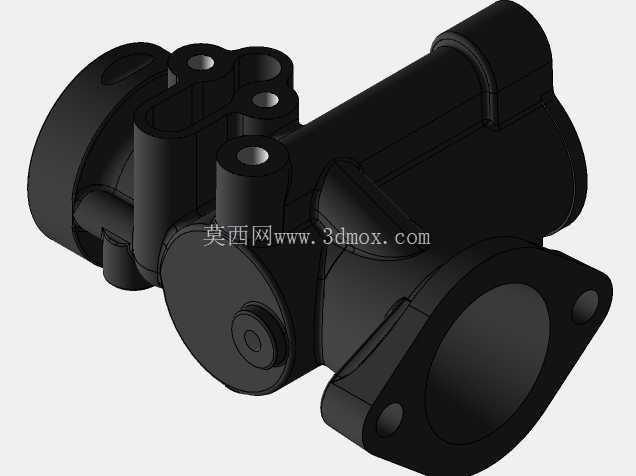

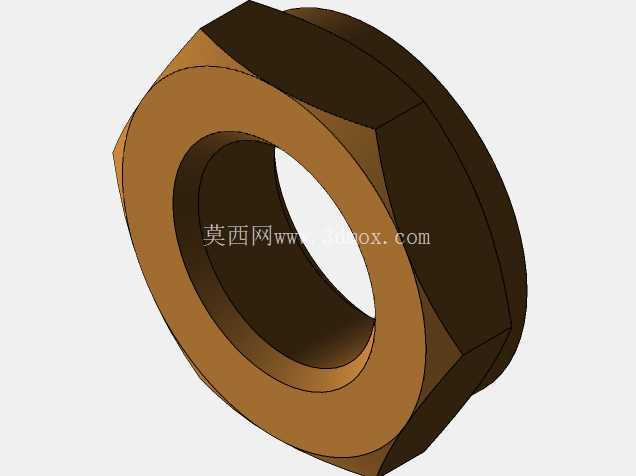

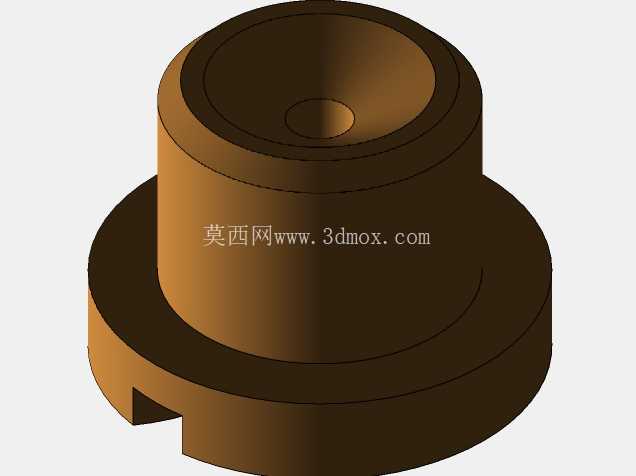

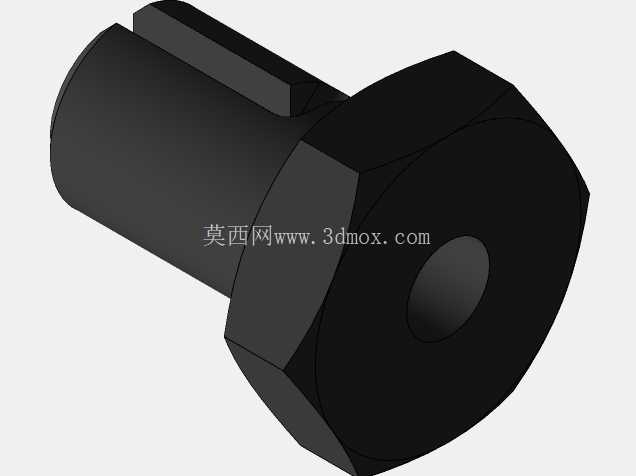

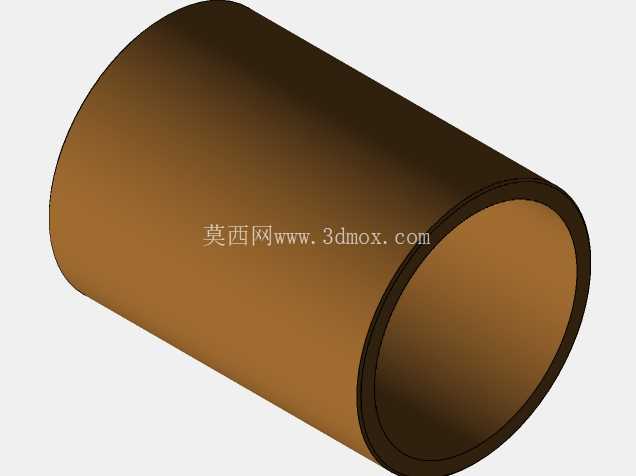

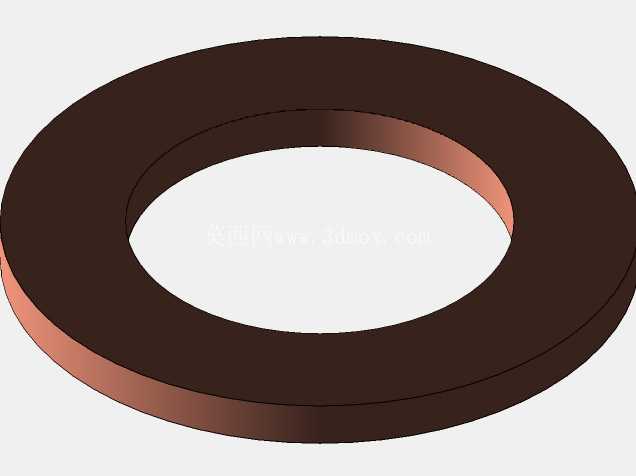

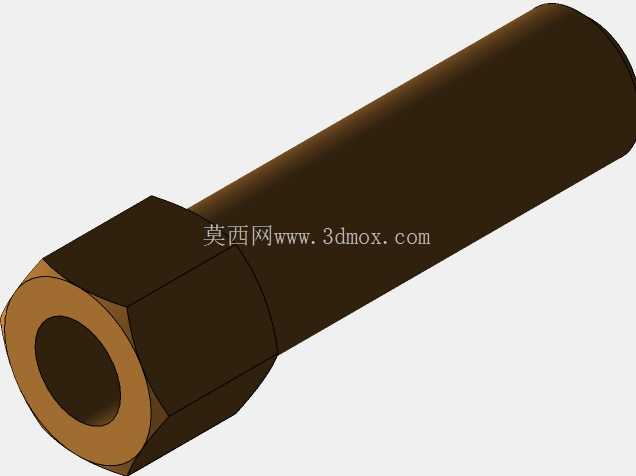

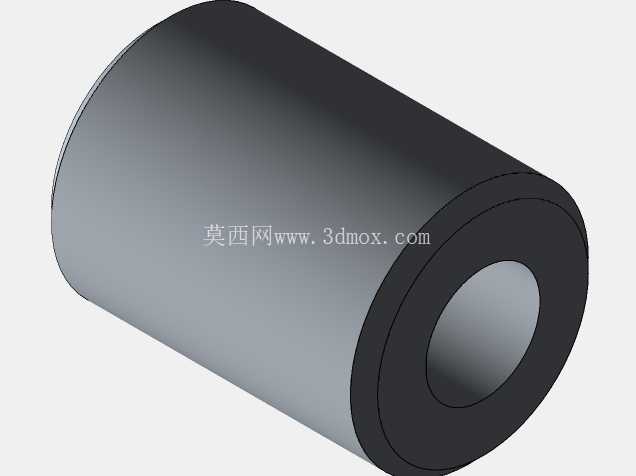

　　主供油系统采用空气制动式量孔结构，当节气门开度超过四分之一后，主量孔开始参与供油，空气从主空气量孔进入油井与燃油初步混合形成泡沫状油气，再经喷口喷入进气道，这种泡沫化供油方式可以让燃油雾化更充分，不同节气门开度下的空燃比控制更线性，避免急加速时出现混合气过稀导致的动力顿挫。化油器本体采用压铸铝合金材质，表面做喷丸处理提升耐磨性能，所有油路对接部位采用铜质嵌件，避免铝合金螺纹反复拆装后出现滑牙问题，顶部的铜质螺塞为浮子室放油螺钉，日常维护时拧开即可排出浮子室内沉积的杂质与积水，无需拆解整个化油器。

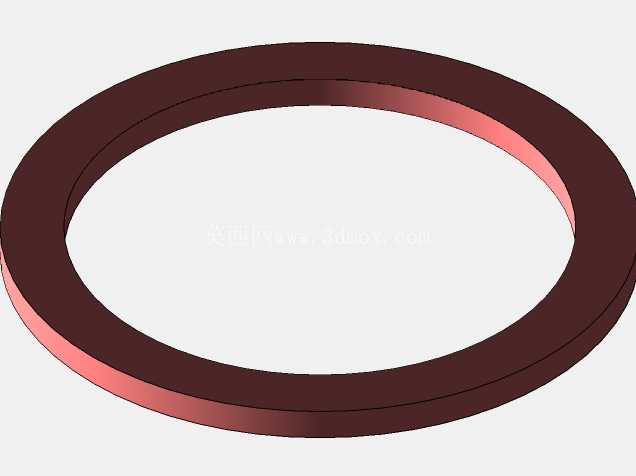

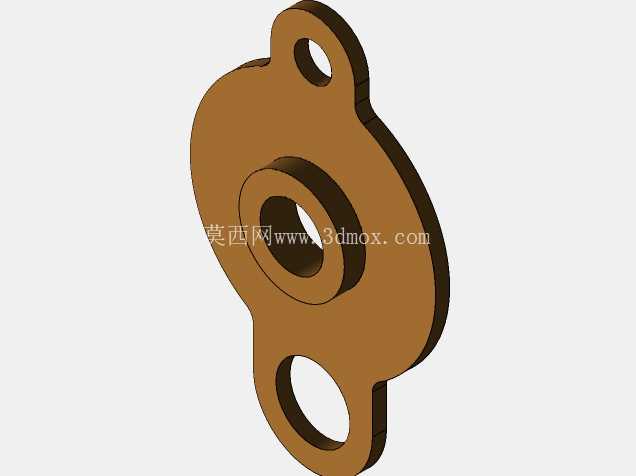

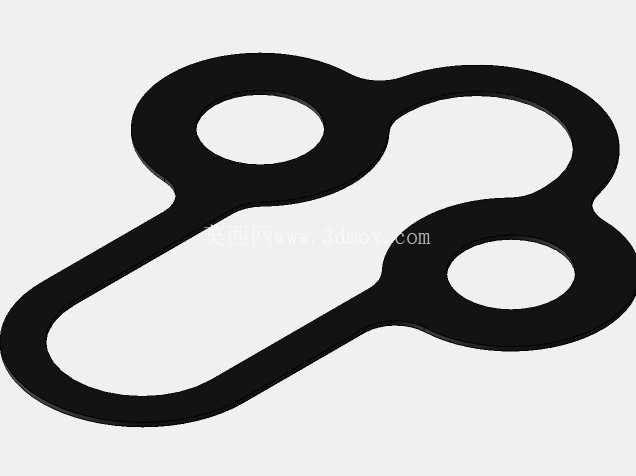

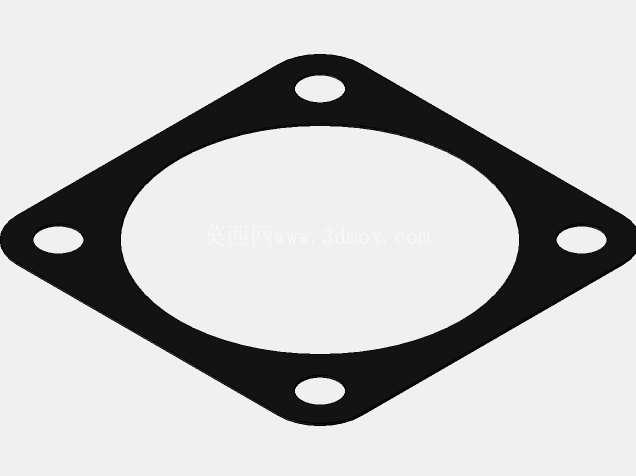

　　安装边界方面，进气法兰与出气法兰的螺栓孔距按照常规小排量单缸汽油机的安装尺寸设计，法兰端面设置有环形密封槽，装配时嵌入耐油橡胶圈即可实现密封，无需额外打密封胶，油门拉线安装座位于化油器侧面，预留的拉线行程与常规摩托车油门拉线完全匹配，浮子室底部距离安装面留有足够的放油操作空间，日常保养无需将化油器从发动机上拆下即可完成放油、油位检查操作。在实际使用场景中，这类化油器对燃油清洁度有一定要求，若燃油内杂质过多容易堵塞量孔，导致怠速不稳、动力不足等故障，因此建模时特意还原了各个量孔的安装位置与油路通道，方便从业者直观理解燃油从进入浮子室到最终喷入进气道的完整路径，也可作为老式摩托车维修、化油器改装的结构参考。需要注意的是，模型中部分螺纹连接结构做了简化处理，重点突出内部流道与核心功能部件的装配关系，实际生产加工时需根据具体匹配的发动机排量、功率曲线重新计算量孔孔径、浮子高度等关键参数，不能直接套用模型尺寸做量产加工。
