工业设备用手动操纵控制手柄结构

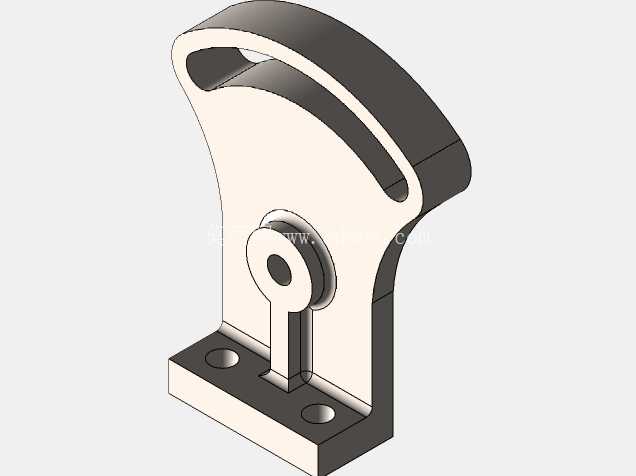

　　这款手动操纵控制手柄，是跨多行业设备的通用操作执行构件，日常在农用作业机械、工程建筑车辆、航空机载配套、国防特种装备的操纵系统中都能见到它的身影，核心作用是把操作人员的手部扳动动作，转化为设备对应机构的位移或开关量信号，完成作业动作的切换、动力输出的调节、执行机构的启停等操作。从结构设计逻辑来看，整体采用立式带安装底座的布局，底部是带两个对称安装孔的矩形安装基板，安装时可通过螺栓直接固定在设备的操作台架或者机身预留安装面上，安装孔的孔距、孔径都按照通用操纵件的安装边界做了适配，不需要额外做转接板就能兼容多数现有设备的安装位，安装基板上方的支撑立板做了圆弧过渡的减重造型，既保证了支撑强度，又避免了直角棱边带来的操作磕碰风险，立板内部集成了转动副的限位结构，能限制手柄的扳动角度在合理作业区间内，防止超程操作损坏内部联动机构。

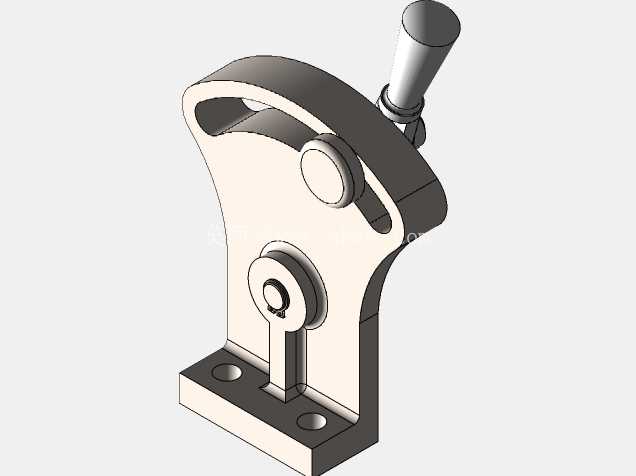

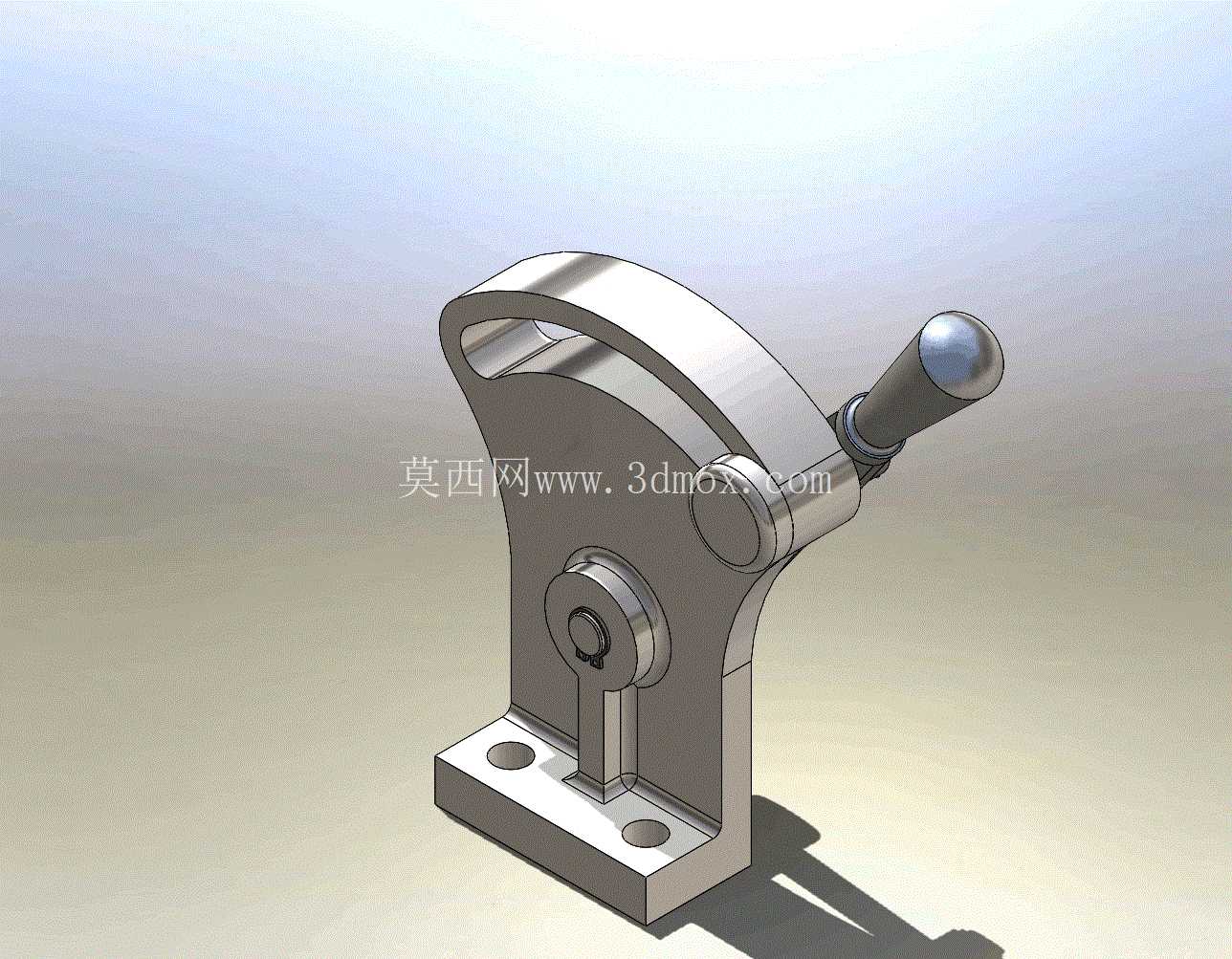

　　手柄的握持端做了球形端头设计，握持时手掌贴合度更好，长时间操作不容易产生手部疲劳，握持杆和转动座之间做了防松结构，频繁扳动也不会出现杆体松动的问题。在实际选型应用中，这类操纵手柄常被用来控制设备的油门开度、液压阀换向、离合器结合分离、制动机构触发等功能，不同应用场景下可以根据实际需要调整内部的复位弹簧刚度、扳动手感阻尼、限位角度范围，不需要改动外部安装尺寸就能适配不同的操作力需求。

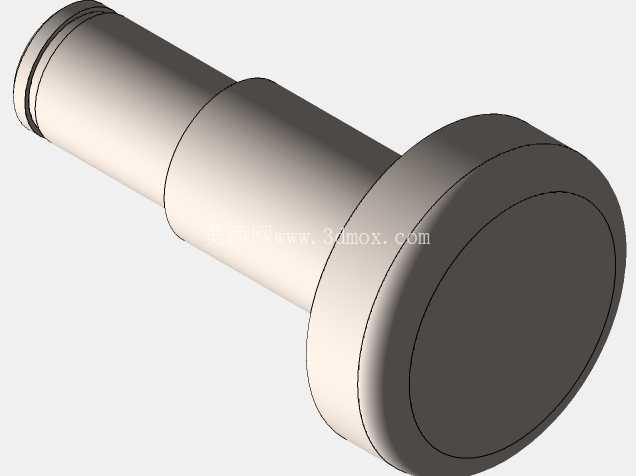

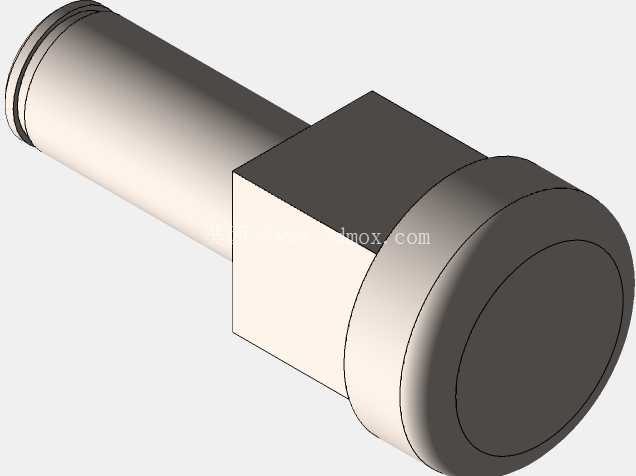

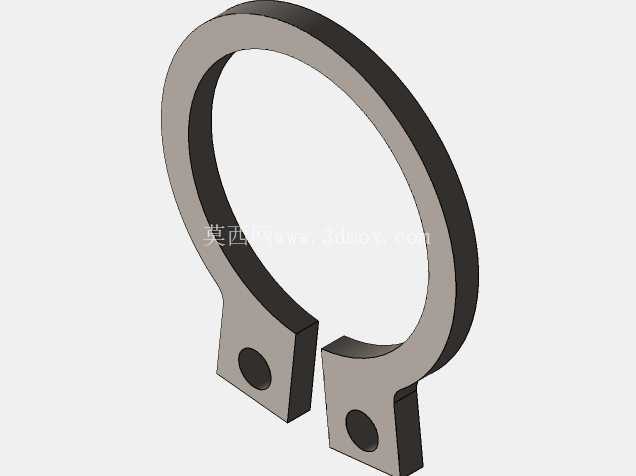

　　设计过程中优先考虑了操作的可靠性，所有转动配合面都预留了润滑脂存储槽，长期户外作业、多粉尘工况下也能保证扳动顺畅，不会出现卡滞问题；整体结构没有复杂的异形曲面，加工时可以采用常规的铣削、钻削工艺完成，不需要特殊的定制刀具，量产加工的成本可控，后期维护时也能快速拆解更换磨损的销轴、衬套等易损件。从安装边界来看，底座的厚度、立板的高度、手柄扳动到极限位置时的外伸尺寸都做了紧凑化设计，不会占用过多的操作台安装空间，在空间局促的小型设备操纵台面上也能布置安装；结构的受力路径经过优化，操作人员施加在手柄球头的操作力，通过握持杆传递到转动轴，再通过立板分散到底部安装基板的固定螺栓上，不会出现局部应力集中导致的构件变形问题，即使在需要较大操作力的重型设备上使用，也能保证结构强度满足要求。

　　这类操纵手柄和设备内部的连杆、钢索或者液压阀杆直接连接时，转动端的连接接口采用标准的扁方加锁紧螺钉结构，对接不同的传动部件都能快速装调，不需要额外加工转接接头；立板侧面的圆弧轮廓除了造型减重之外，还能作为手柄扳动位置的视觉参照，操作人员可以通过手柄相对于圆弧边的位置，直观判断当前操纵的档位或者开度，提升操作的精准度，减少误操作的概率。在农业机械的应用场景中，这类手柄常用来控制收割机具的升降、播种机构的离合；在建筑机械中，可用于控制小型装载机的动臂动作、卷扬机构的启停；在特种车辆和国防装备中，也可作为应急手动操纵部件，在电控系统失效时完成关键机构的手动操作，适配场景十分广泛。
