红色长轴类连接套筒机械零件

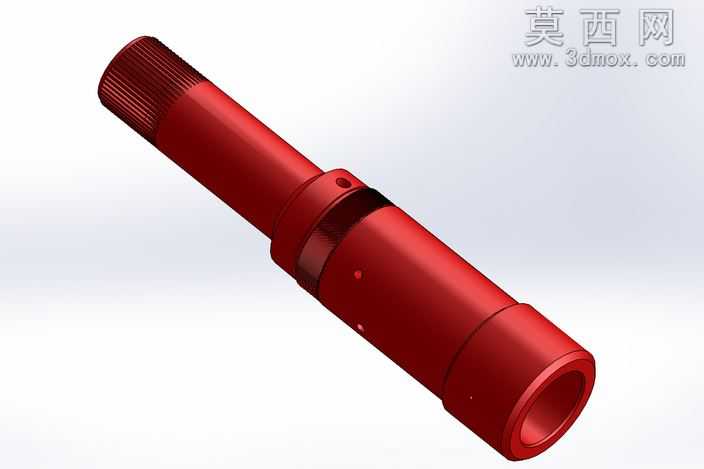

本作品为长轴类连接套筒机械零件的三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械零件设计的规范准则，从零件的功能需求出发拆解结构特征。首先梳理零件的整体构型：零件整体为同轴回转体结构，一端为带滚花纹理的细长轴段，滚花区域采用阵列纹理特征构建，还原了零件表面防滑操作的实用结构；轴段与主体套筒衔接处设计有阶梯轴肩，轴肩位置预留了径向定位小孔，用于装配时的销钉定位，保证零件周向固定的可靠性。主体套筒段为中空结构，外圆面分布有多个径向通孔，用于流体通路或者紧固件穿装，套筒末端为内孔倒角结构，便于装配时的导向导入。建模过程中优先采用草图旋转特征构建零件的主体回转基体，再通过拉伸切除、异形孔向导等功能完成各孔位、槽位的细节制作，滚花区域采用圆周阵列的方式生成均匀的齿纹特征，保证纹理的规整度与真实零件的加工效果一致。材质渲染阶段选用金属阳极氧化红的材质参数，调整金属粗糙度、反射率参数，还原金属零件表面的哑光金属质感，同时对零件的棱边添加符合机械加工规范的微小倒角，避免锐边结构，既符合实际加工的工艺要求，也让渲染效果更贴近真实工业零件的视觉表现。结构设计上充分考虑零件的装配适配性，各段轴径、孔径的尺寸参数遵循公差配合的设计逻辑，阶梯轴肩的位置设置满足轴向定位的受力需求，径向孔的位置排布兼顾功能实现与零件整体的结构强度，避免孔位过于集中导致的应力集中问题。整个建模过程严格按照从整体到局部的设计思路，先确定零件的整体轴向尺寸与各段直径比例，再逐步添加细节特征，每一步特征构建都对应实际机械加工的工序逻辑，保证模型不仅具备视觉展示效果，也能用于后续的装配验证、工程图导出等实际设计环节，模型的特征树结构清晰，参数可编辑，便于后续根据实际需求调整尺寸参数，适配不同的装配场景。
