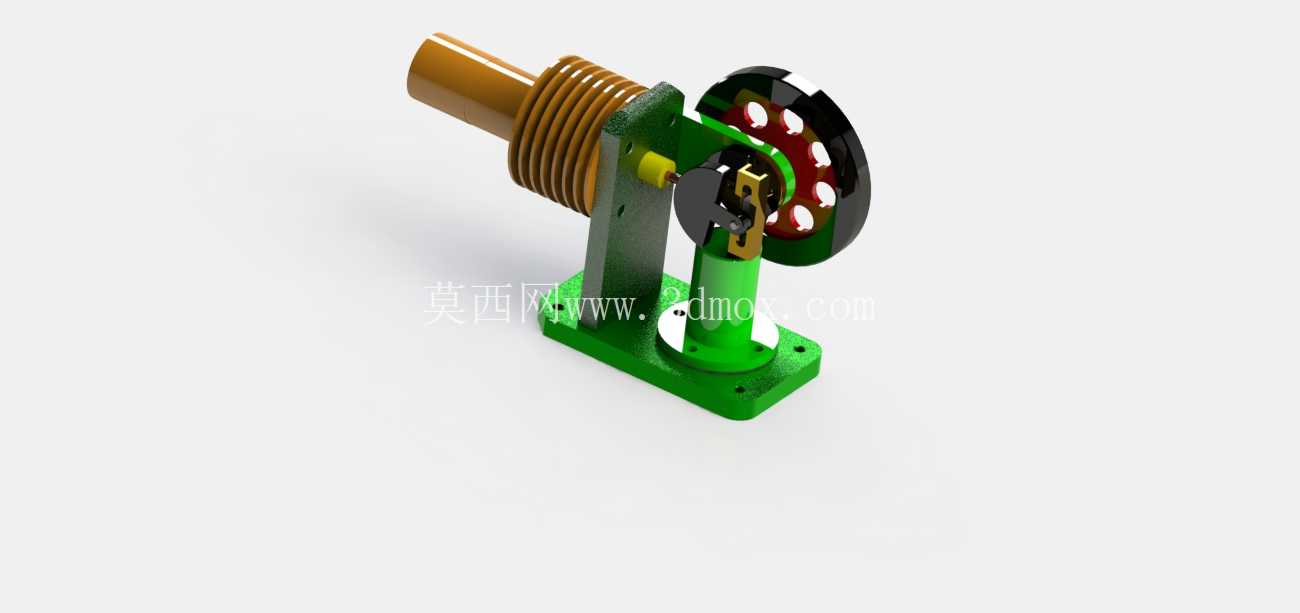

卧式斯特林热机结构三维设计作品

　　这款外燃式热机的结构设计，核心围绕闭式循环工质的交替膨胀压缩逻辑展开，区别于内燃机依赖燃料在缸内爆燃做功的模式，它依靠外部热源对换热端加热、冷端持续散热形成的稳定温差，驱动封闭腔体内的工质完成循环做功，整套结构没有气门配气机构，也不需要复杂的燃油喷射系统，运行过程的振动与噪音水平远低于同功率等级的内燃机。从实际应用场景来看，这类小型卧式斯特林热机既可以作为科普教具直观展示外燃循环的做功原理，也能适配低品位余热回收场景，比如工业管道散热、小型生物质燃烧热源的能量转换，在偏远无电区域搭配聚光集热装置，还能作为小型离网供电的动力源，带动微型发电机输出低压电能。

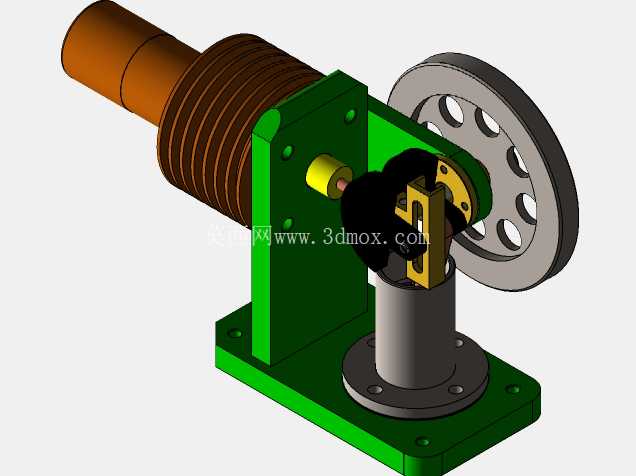

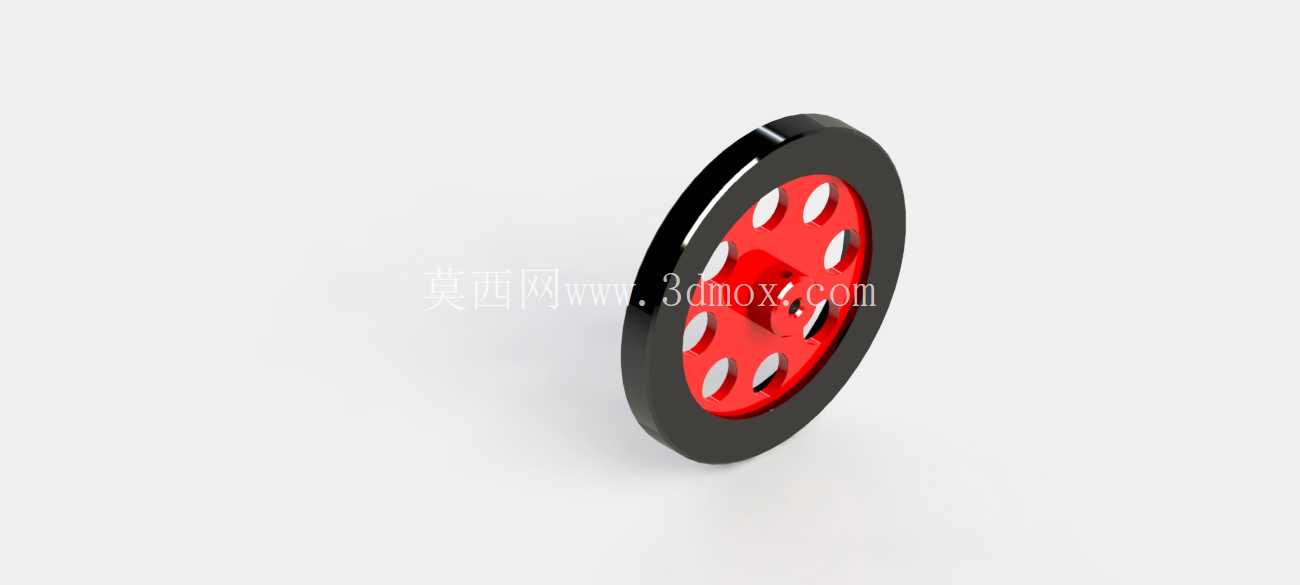

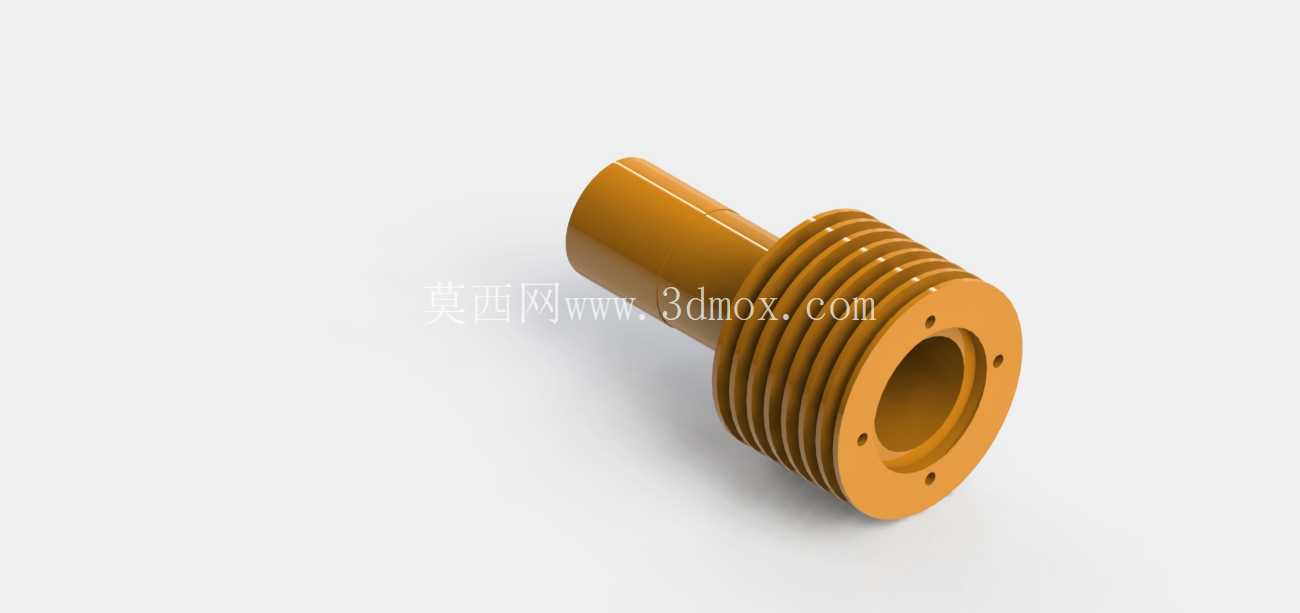

　　整套结构的做功单元采用卧式布局，加热端的翅片式换热筒沿水平方向延伸，这种布局一方面能拉长冷热端的物理距离，减少热量沿结构件的无效传导，降低冷端的散热负荷，另一方面水平布置的缸体能让动力输出轴的重心落在立式安装底座的支撑范围内，运行时的整机稳定性更好，不会因为飞轮转动的离心力产生明显的整机晃动。传动部分采用经典的曲柄连杆结构，飞轮采用辐条式镂空设计，在保证转动惯量满足循环过死点需求的前提下，尽可能降低飞轮自身的重量，减少启动阶段需要克服的惯性阻力；连杆与动力活塞、配气活塞的连接位置经过反复调整，配气活塞的运动相位比动力活塞超前90度，保证工质在冷腔、热腔之间的流动时序匹配压力变化节奏，避免出现做功行程配气滞后导致的效率损失。

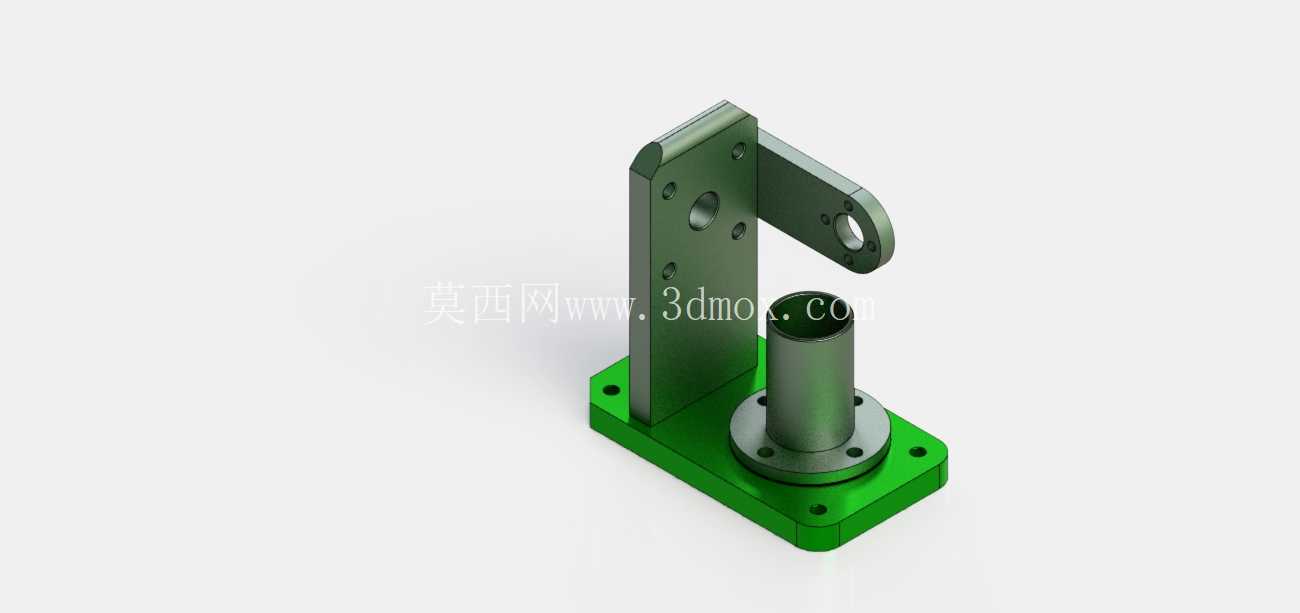

　　安装底座采用带加强筋的立式支座结构，底部预留四个对称的安装通孔，安装边界的孔位间距按照小型台架固定的通用尺寸设计，既可以直接通过螺栓固定在木质或金属演示台面上，也能适配小型发电机、水泵等负载的对接安装法兰，不需要额外制作转接支架。设计过程中特意省略了标准紧固件的细节建模，把建模重心放在核心运动部件的配合关系、流道结构的合理性验证上：加热端的环形翅片间距按照自然对流的换热需求设置，既不会因为间距过小阻碍空气流通降低换热效率，也不会因为间距过大浪费换热面积；冷端的换热腔外壁做了加厚处理，方便后续拓展水冷夹套或者散热鳍片，适配不同功率等级的热源输入；活塞与缸体的配合间隙按照无油润滑的运行要求预留，避免润滑油在高温加热端碳化失效，影响设备的长期运行寿命。

　　从结构验证的角度来看，这套模型的运动干涉检查覆盖了曲柄整周转动的全行程，连杆在上下止点位置不会与缸体端部、支座结构发生碰撞，飞轮转动时的外轮廓不会超出底座的安装边界，整机的最大外形尺寸适配常规3D打印机的成型尺寸，不管是做结构原理验证还是3D打印制作实物样机，都不需要对核心结构做大幅调整。不同于很多概念化的斯特林机模型只做外观示意，这套设计的内部流道是完全连通的，配气活塞在腔体内运动时，能准确引导工质在冷热腔之间来回流动，不会出现结构上的密封死区，实际制作时只要配合适的活塞密封件，就能实现稳定运转。
