往复式内燃动力装置三维结构设计

　　在中小型通用动力配套场景里，这类往复式内燃结构的应用覆盖范围极广，从便携发电机组、小型工程机械动力头，到农用作业机具的动力源、轻型特种车辆的驱动单元，都能见到同结构原理的动力装置落地。不同于大型船用或车用高功率内燃机的复杂集成设计，这类中小排量的IC引擎在结构上做了大量适配通用场景的优化，核心围绕稳定输出、易维护、工况适配性强几个核心目标做结构排布。

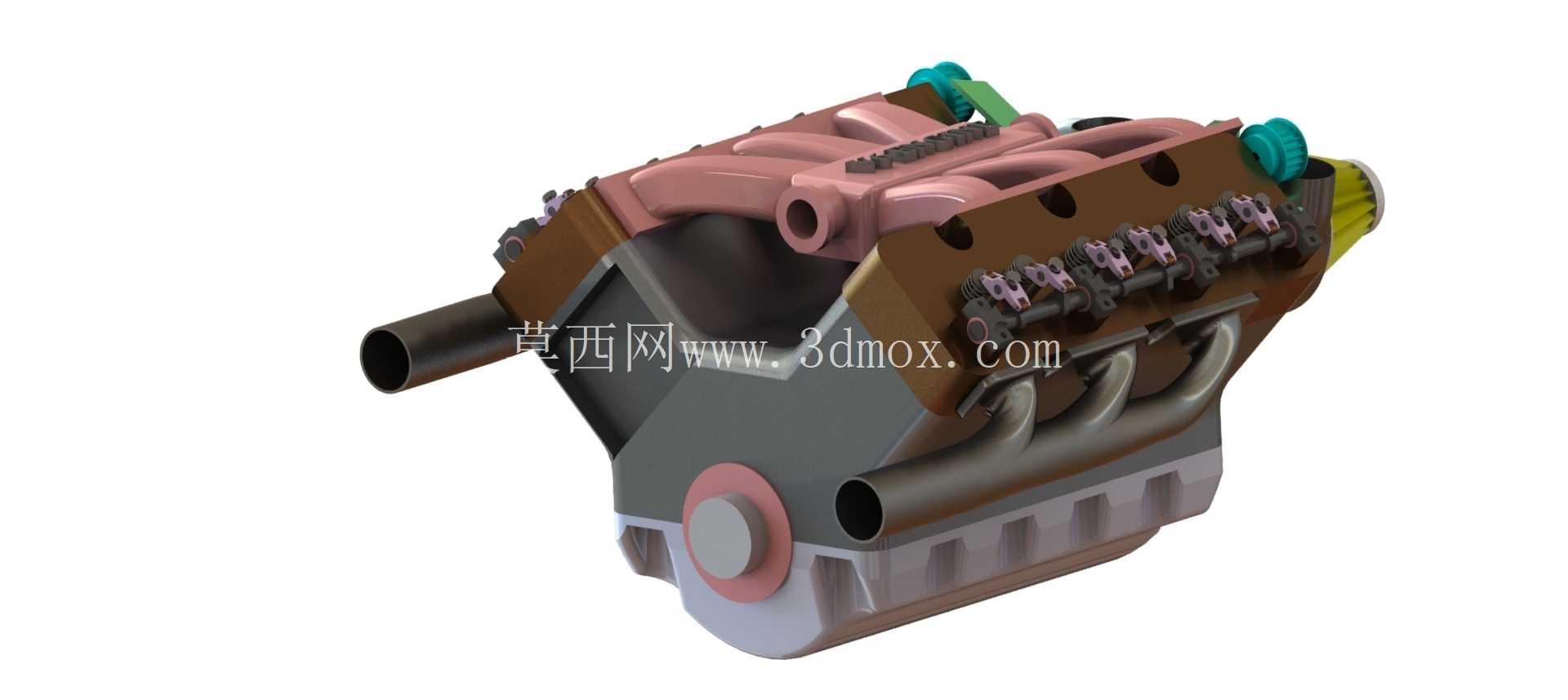

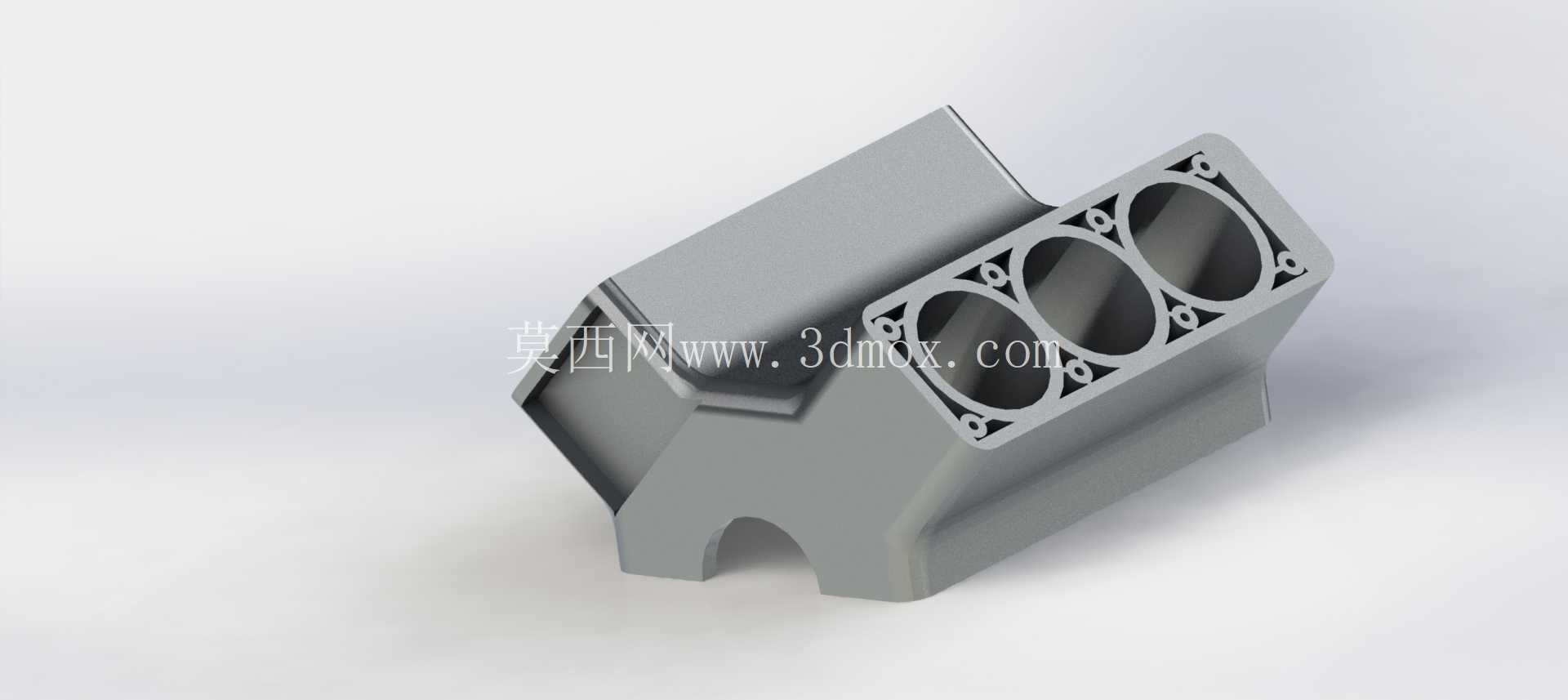

　　从实际功能逻辑来看，整套结构的核心是完成化学能到机械能的转换，通过进气、压缩、做功、排气四个冲程的循环往复，将燃油燃烧释放的热能转化为曲轴端的旋转扭矩输出。设计过程中首先要敲定的是缸径与行程的匹配关系，这两个参数直接决定了整机的排量区间与输出特性：短行程设计偏向高转速功率输出，适配需要高转速驱动的发电机组类负载；长行程设计则偏向低转速大扭矩，适配需要牵引作业的农用机具类负载。这套结构的缸体部分采用一体化铸造成型的思路，缸套与缸体的配合预留了合理的过盈量，既保证燃烧室的密封可靠性，也兼顾后期维修更换缸套的便利性，避免轻微拉缸后直接报废整个缸体的问题。

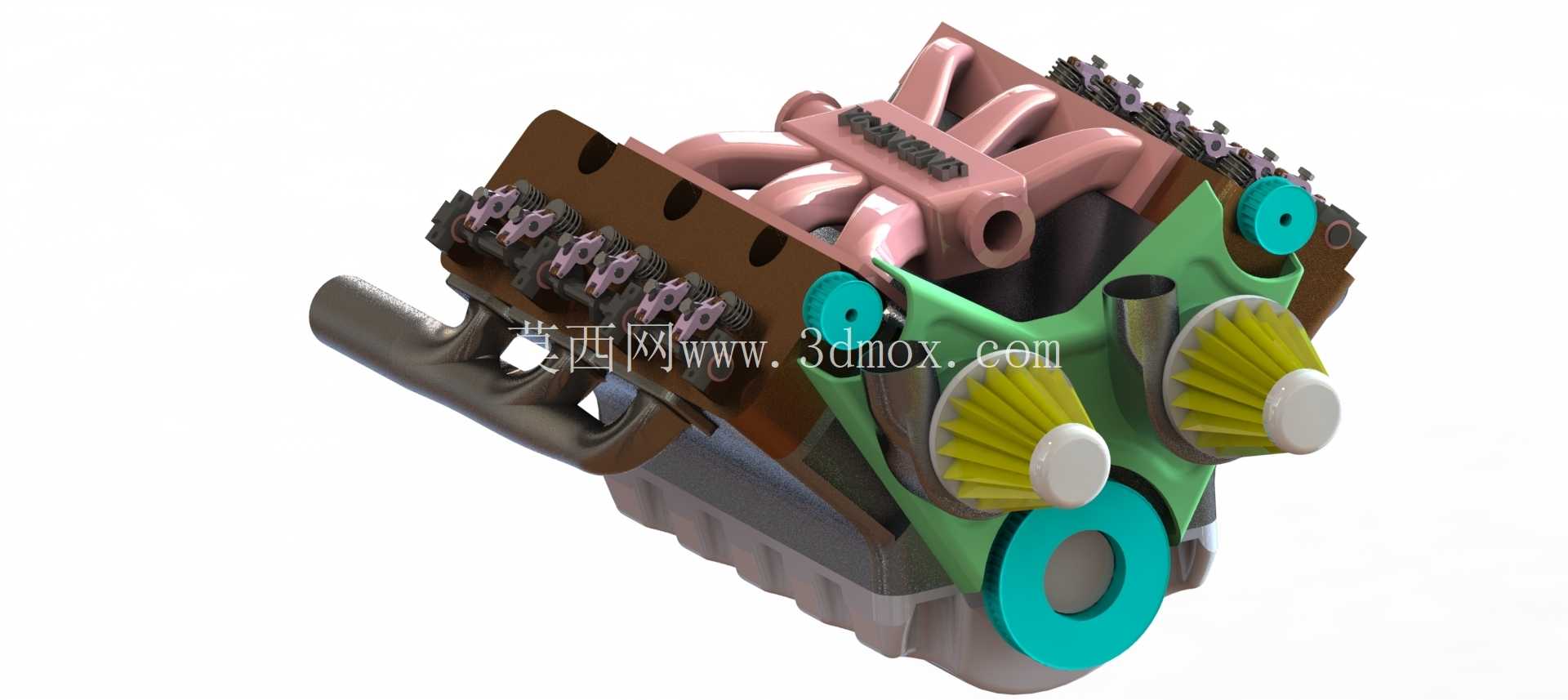

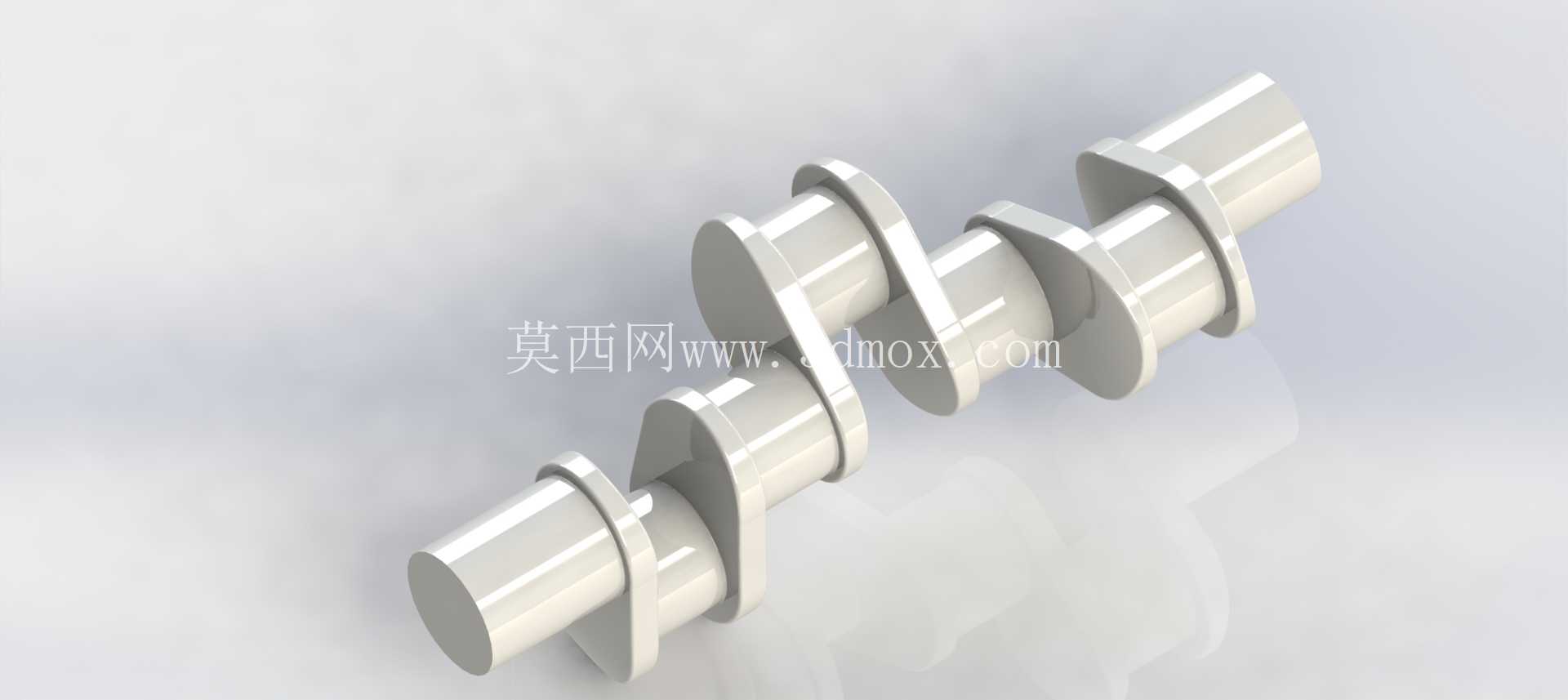

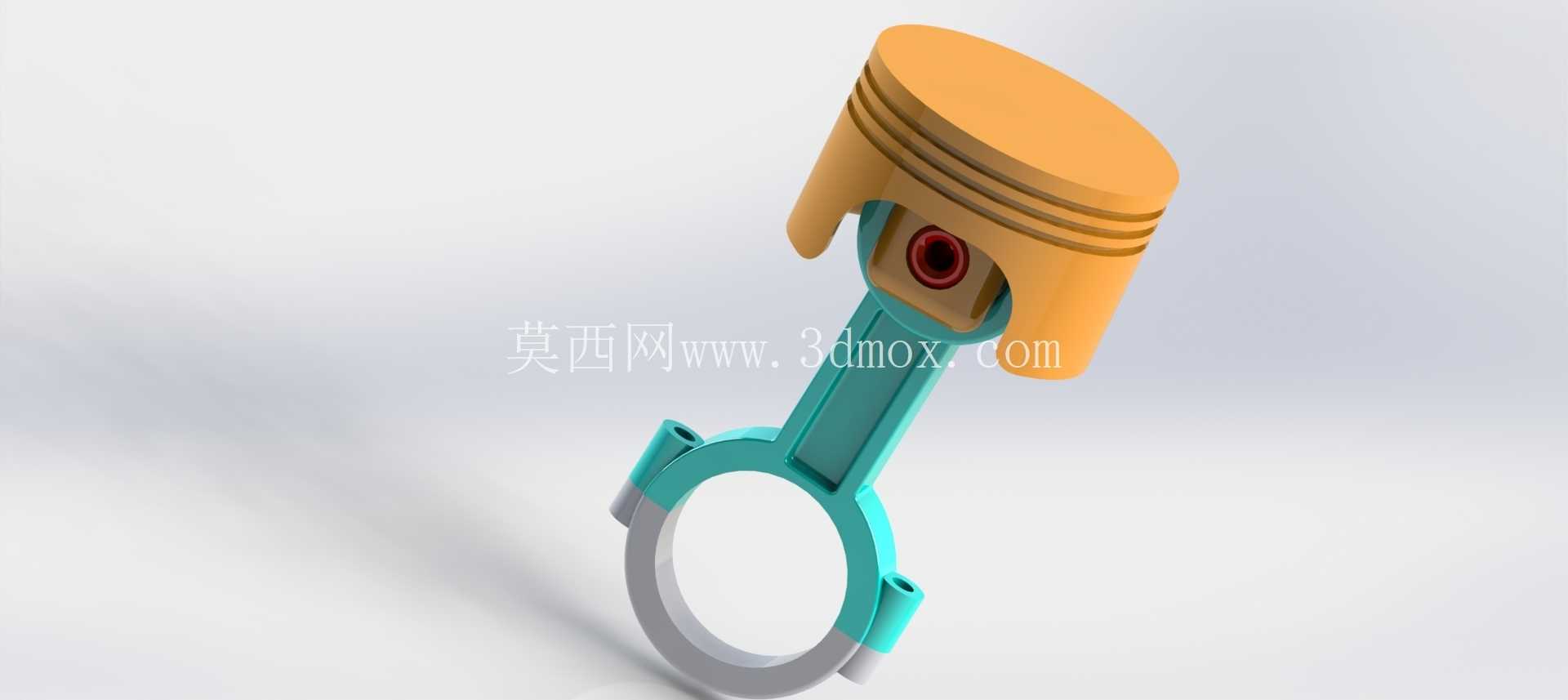

　　曲柄连杆机构是整套动力传递的核心部件，设计时需要反复核算曲轴的动平衡参数，曲柄销与主轴颈的过渡圆角必须做强化处理，避免交变应力长期作用下出现疲劳断裂。连杆大头的剖分结构采用斜切口设计，既方便装配时从缸体上方穿入安装，也能保证大扭矩输出工况下连杆盖的连接可靠性，螺栓的预紧力参数需要严格按照材料屈服强度的70%区间设定，避免预紧力不足出现轴瓦松动，或是预紧力过大导致螺栓塑性变形。活塞部分的环槽排布兼顾气封与刮油功能，气环采用扭曲环设计，减少工作过程中的泵油效应，油环则带螺旋撑簧结构，保证缸壁润滑油膜均匀的同时，避免多余机油窜入燃烧室形成积碳。

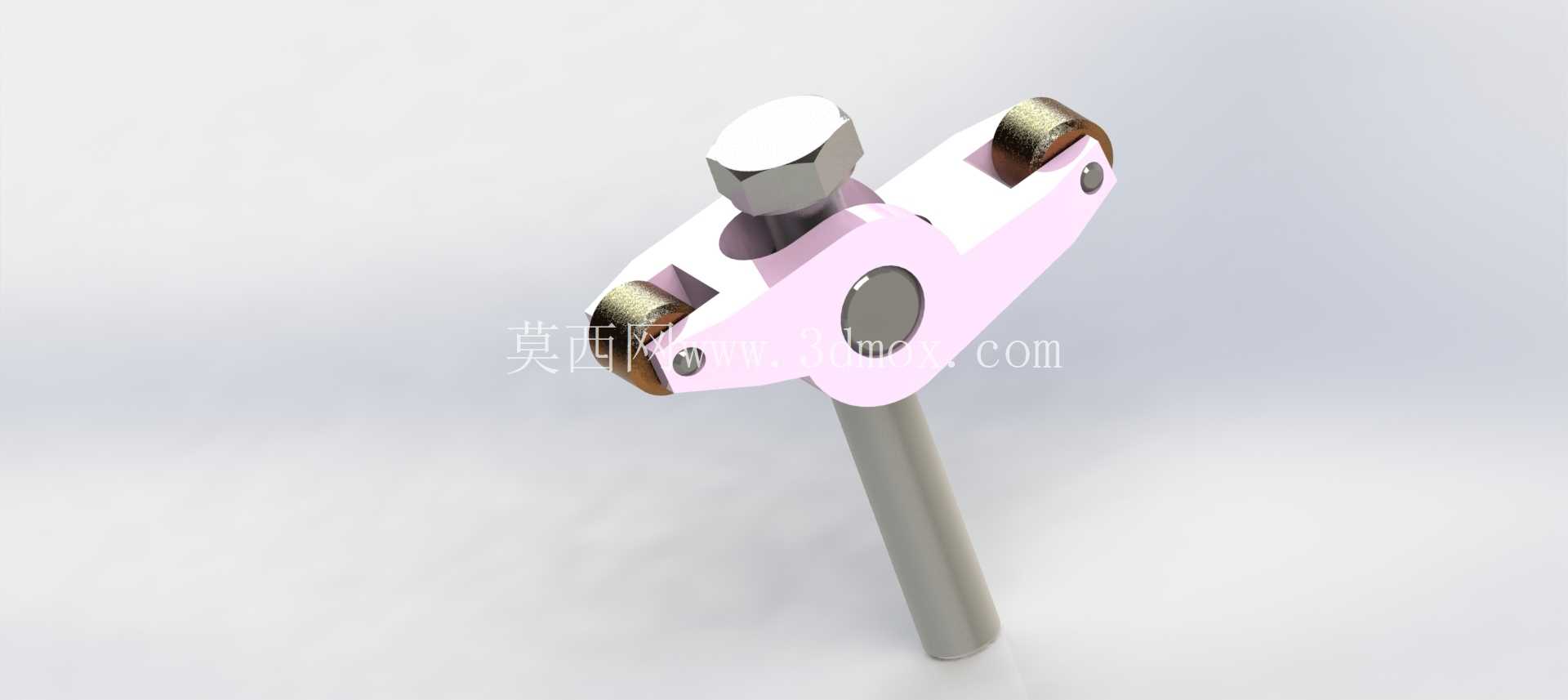

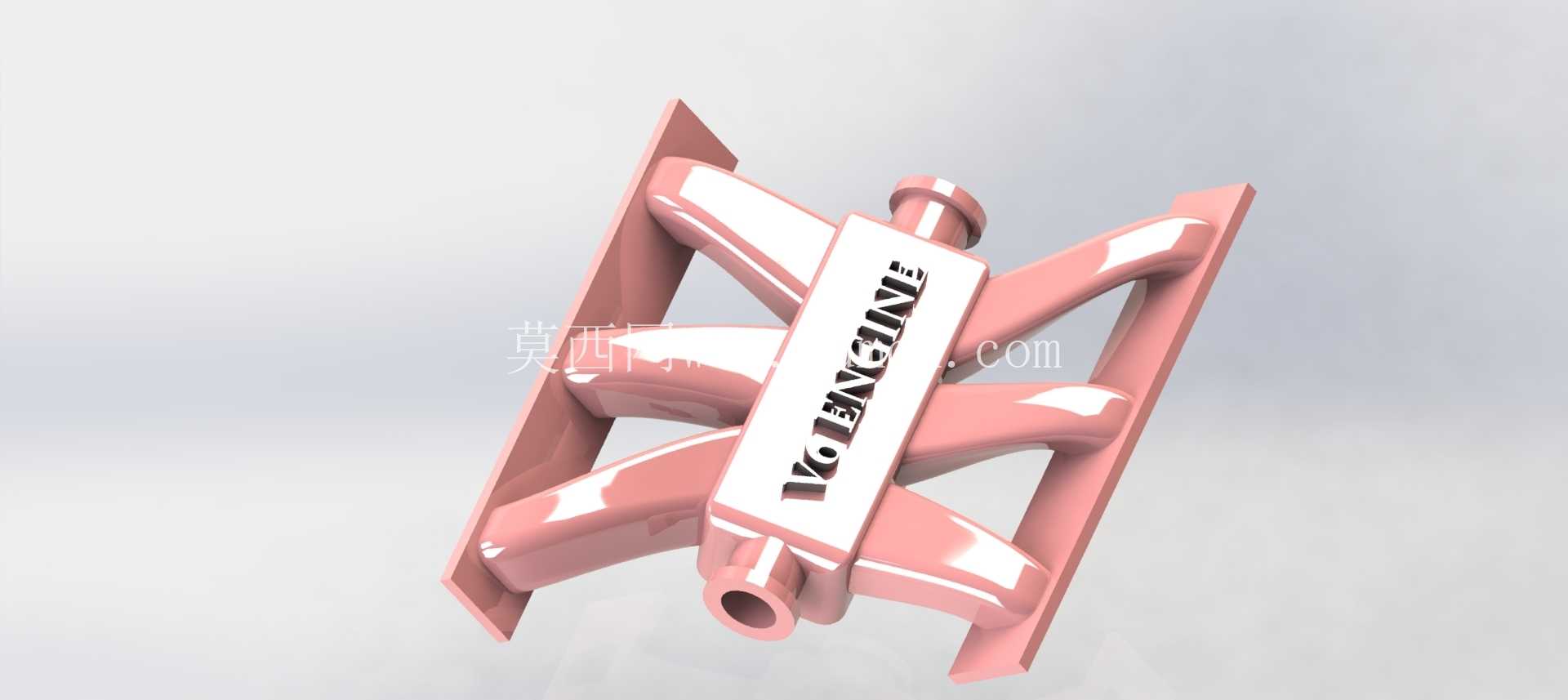

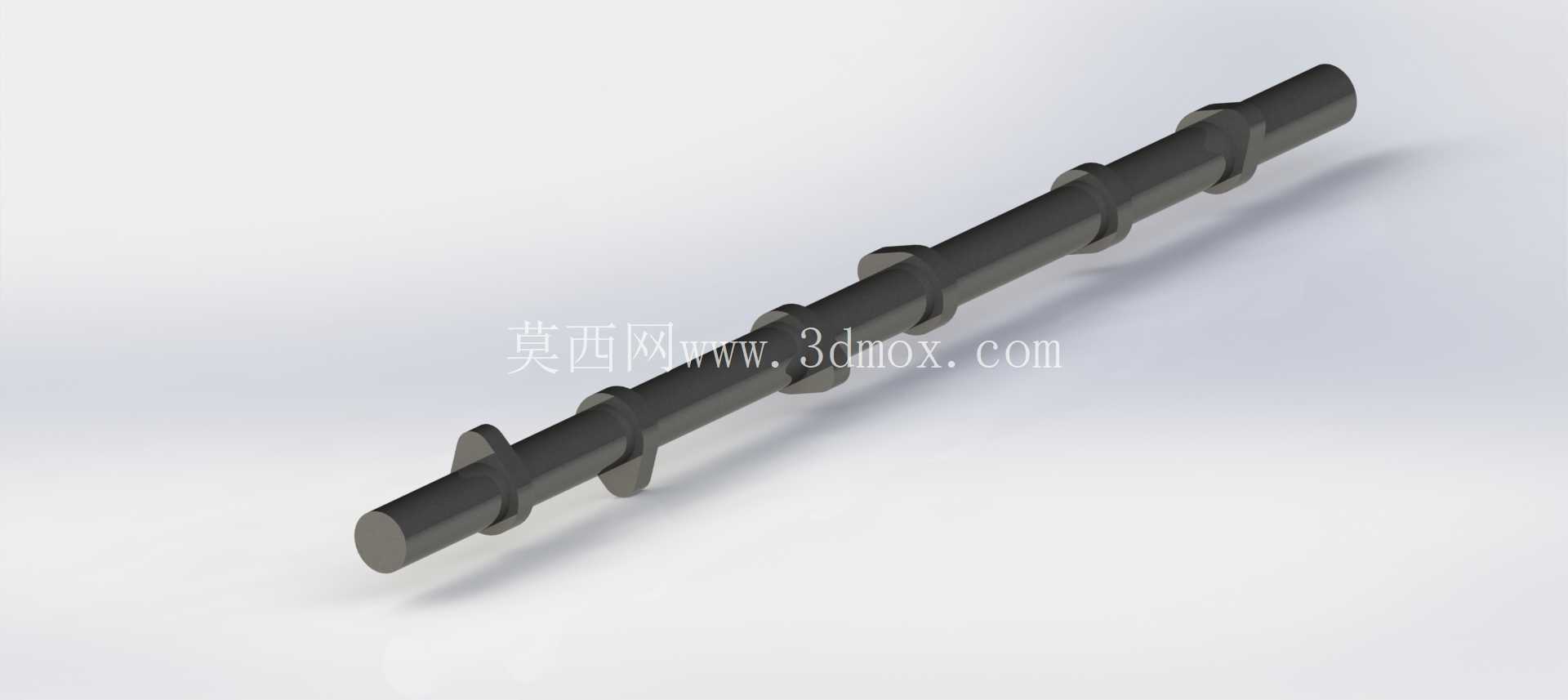

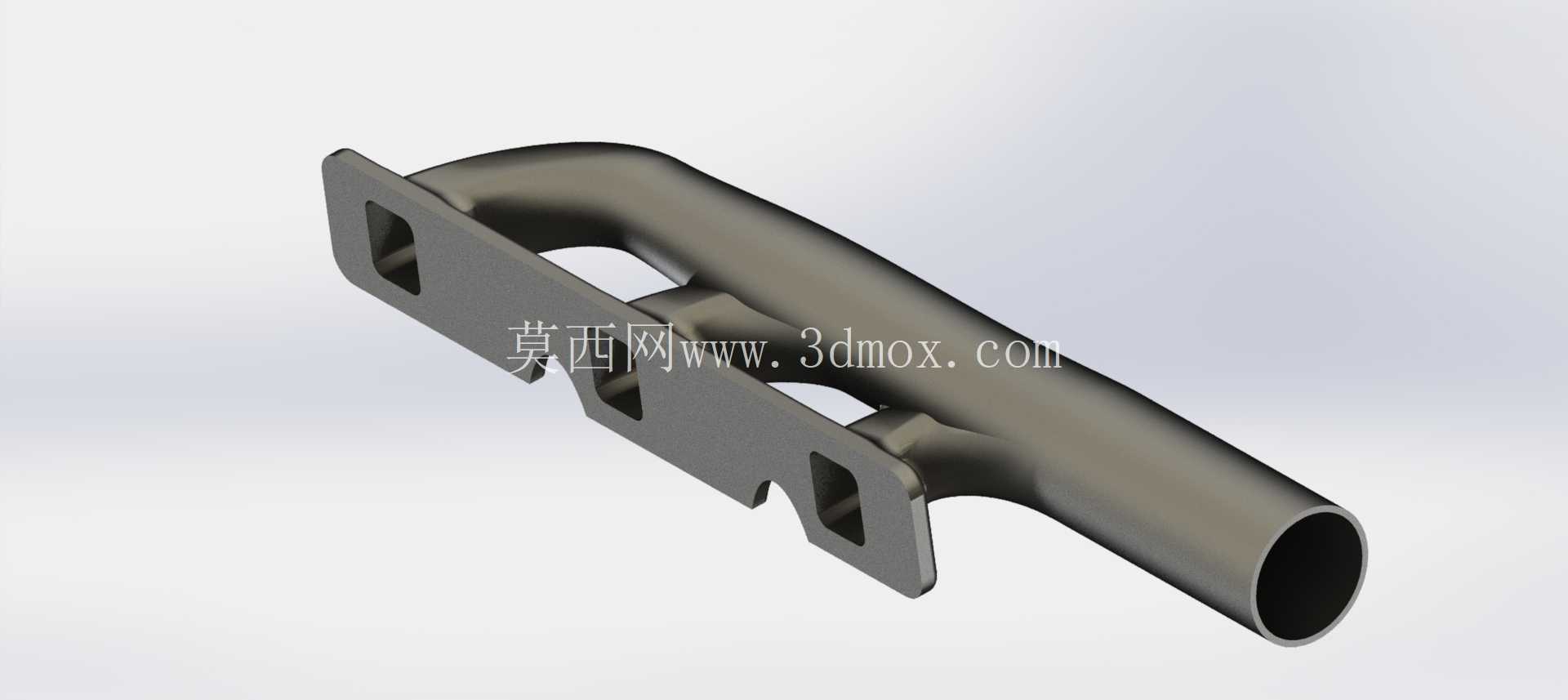

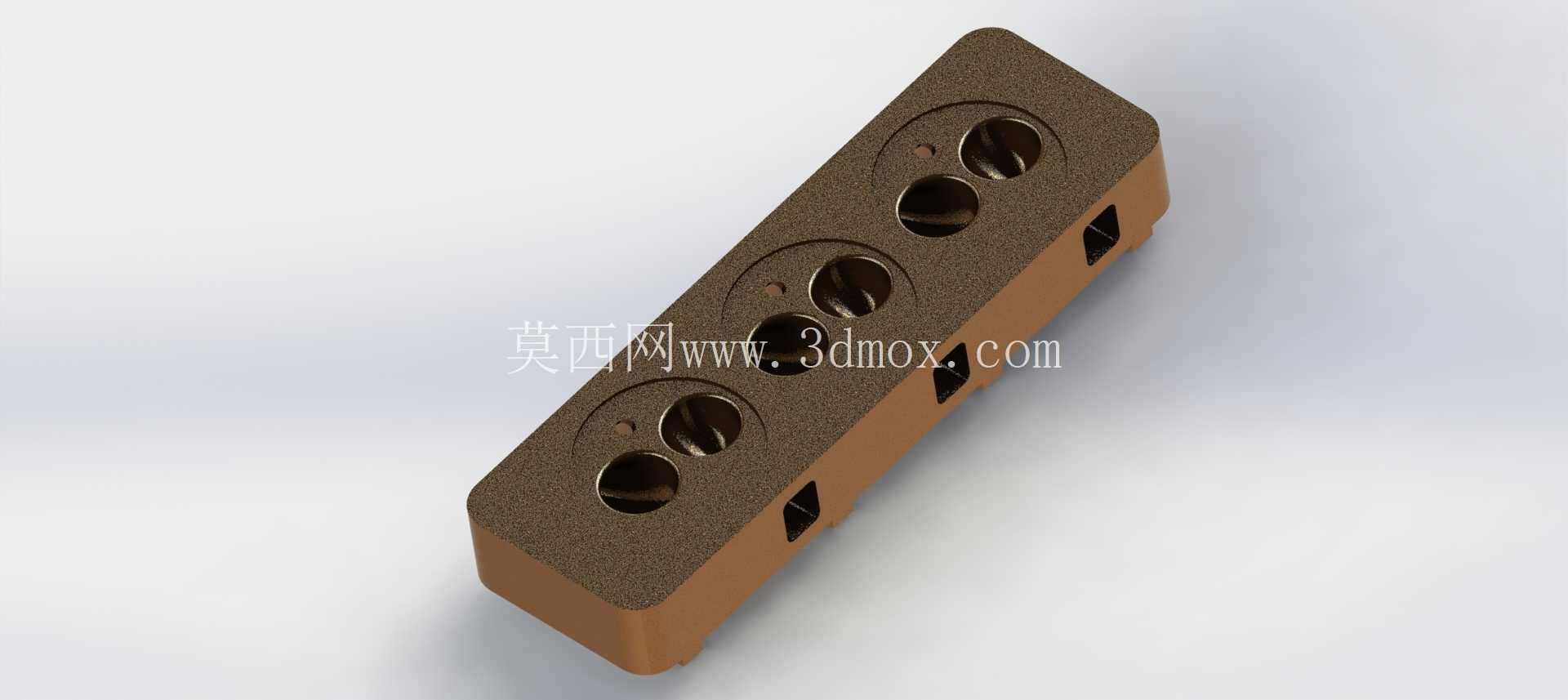

　　配气机构的设计直接影响整机的充气效率，顶置气门的结构排布保证进排气道的流通截面足够大，进气道做平滑过渡处理，减少进气阻力，排气道则靠近缸盖高温区域的位置做了壁厚优化，兼顾散热效率与结构强度。凸轮轴的型线设计需要匹配额定转速下的气门开闭正时，预留合适的气门重叠角，既保证高转速工况下的排气彻底、进气充分，也避免低转速工况下出现废气倒灌的问题。气门弹簧采用双弹簧嵌套设计，两个弹簧的旋向相反，避免工作过程中弹簧共振断裂，也能防止单弹簧断裂后气门掉入气缸引发严重的机械事故。

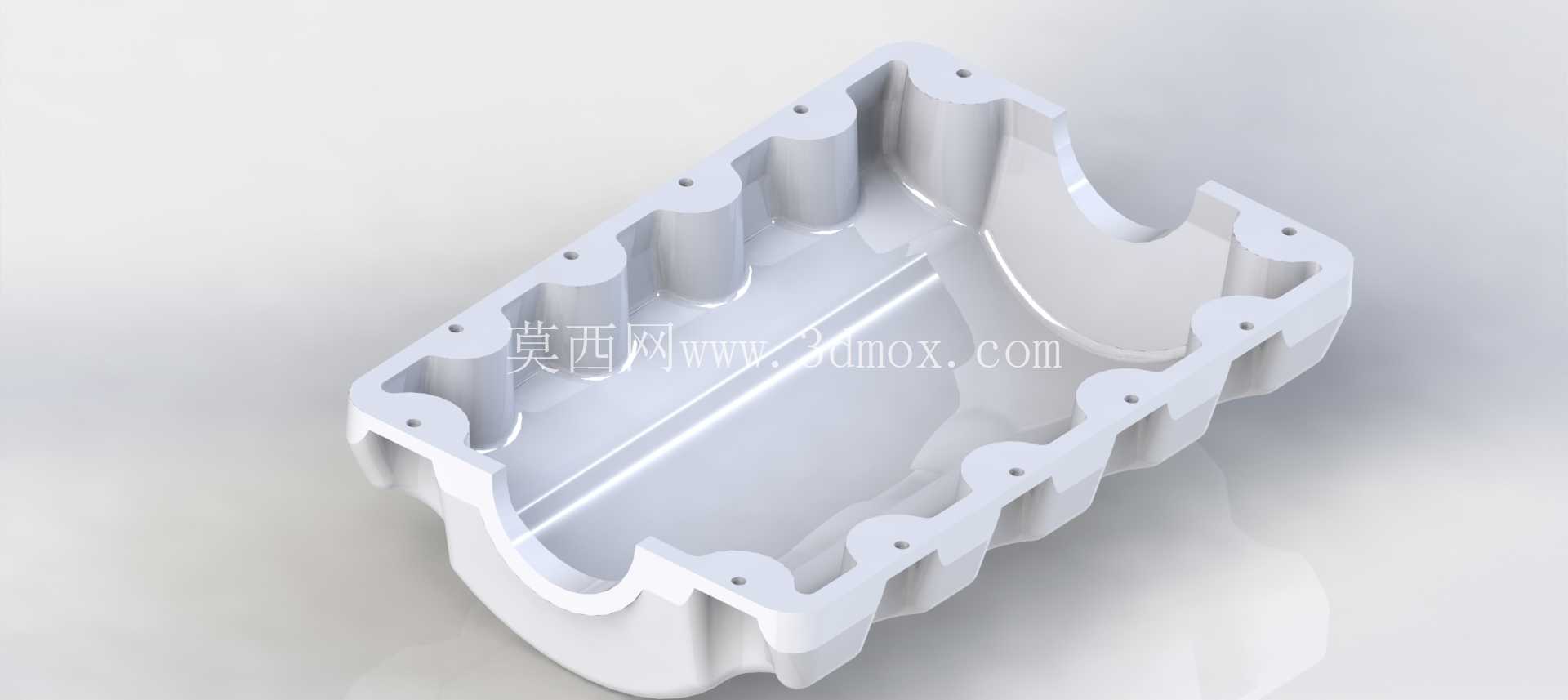

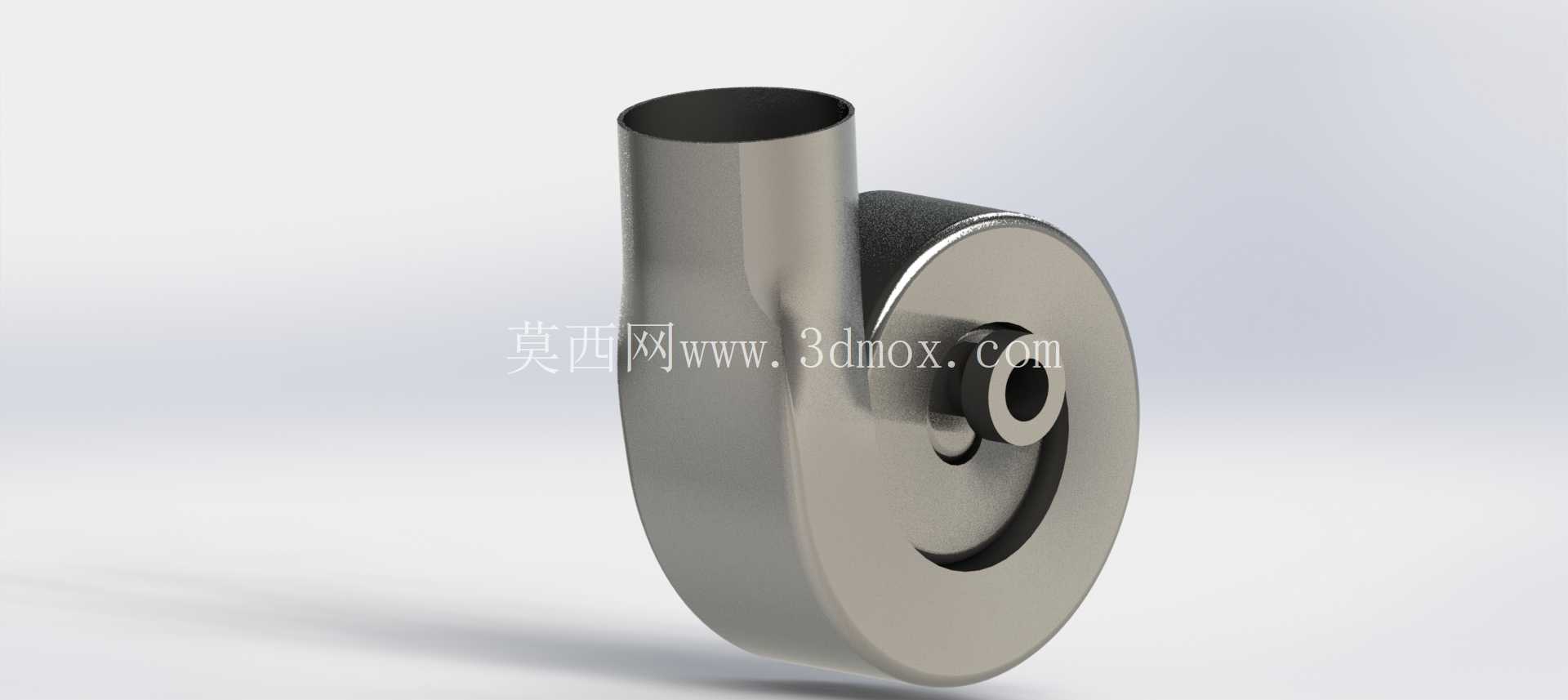

　　冷却与润滑系统的结构排布同样是设计重点，小型通用内燃机多数采用风冷与飞溅润滑结合的结构，缸体与缸盖表面的散热鳍片排布方向需要匹配整机配套设备的冷却风流向，保证高负荷工况下各区域的散热均匀，避免局部过热导致的热变形。润滑系统的油道在缸体铸造时直接一体成型，曲轴平衡块在旋转过程中击打油底壳内的润滑油，形成飞溅油雾覆盖所有摩擦副表面，这种结构省去了复杂的机油泵与外置油道，大幅降低了结构复杂度与后期维护成本，非常适合野外作业、缺乏专业维护条件的使用场景。

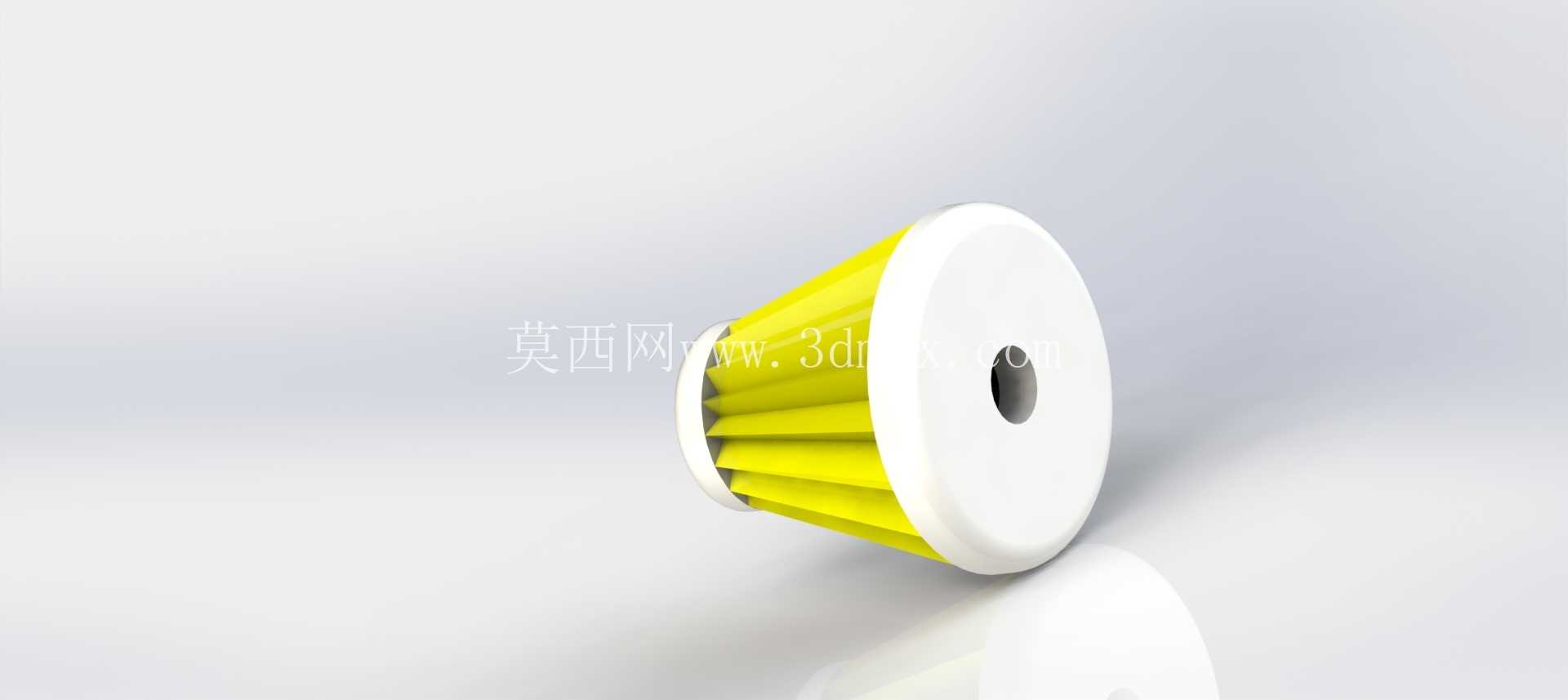

　　安装边界的设计上，整机的安装脚位采用对称四点排布，安装孔的位置公差控制在±0.1mm范围内，保证与不同配套设备的安装支架都能精准对位，输出轴端的连接尺寸采用通用标准规格，可直接匹配联轴器、皮带轮、离合器等通用传动部件，不需要额外做转接结构设计。整机的外形尺寸控制在紧凑区间，横向宽度不超过配套小型设备的安装架预留空间，纵向高度预留足够的气门调整与火花塞拆装空间，日常维护时不需要将整机从设备上拆下，就能完成气门间隙调整、火花塞更换、空滤清理等常规保养操作。

　　从结构建模的角度来看，所有配合面的公差设定都需要匹配实际加工工艺，缸盖与缸体的结合面平面度公差要求控制在0.05mm以内，保证气缸垫压紧后不会出现漏气、漏水问题。所有运动部件的间隙设定都考虑了热膨胀量，比如活塞与缸壁的配合间隙、气门杆与导管的配合间隙，都按照工作温度下的材料膨胀系数做了预留，避免冷机启动时间隙过大出现敲缸，或是热机状态下间隙过小出现卡滞。整套结构没有冗余的设计部件，每一处结构都对应实际工况下的功能需求，既满足动力输出的性能要求，也兼顾了生产制造成本与后期维护的便利性，非常适合通用动力场景的批量配套应用。
