直列三缸内燃机气缸体结构设计

　　作为内燃机的核心承载基体，这款直列三缸结构的气缸块，是往复式动力设备中整合所有运动副、流体通路与安装基准的关键部件，在小排量乘用车、通用小型动力机组、非道路移动机械的动力单元中应用广泛。不同于早期内燃机将气缸组与曲轴箱分体制造的设计，这款缸体采用集成式结构思路，将气缸筒安装腔、曲轴支撑座、附件安装面整合为单一刚性基体，大幅减少了分体结构的密封面数量，降低了长期运行中出现机油渗漏、冷却液渗漏的概率，同时提升了整体结构的抗扭刚度，适配高转速工况下的交变载荷冲击。

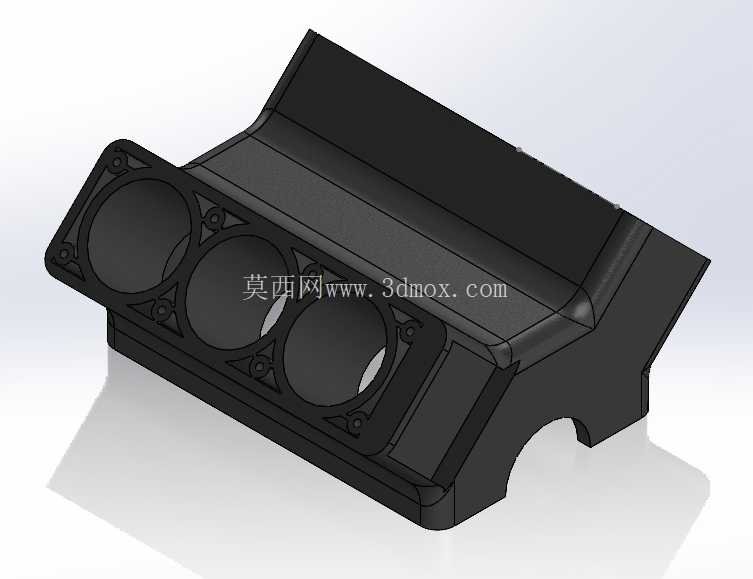

　　从结构布局来看，三个气缸筒沿直列方向排布，相邻气缸之间的壁厚经过载荷校核，既保证了气缸筒在活塞往复运动中的径向支撑刚度，避免缸筒变形导致活塞环密封失效，又预留了足够的冷却液流道空间，确保燃烧室周边的热量能够被循环介质及时带走，避免局部热应力集中造成缸体开裂。缸体下部的弧形缺口是曲轴避让与安装位，两侧的加强筋结构沿着曲轴载荷传递方向布置，能够将活塞做功时传递到主轴承座的爆发压力，均匀分散到整个缸体基体上，避免主轴承座位置出现应力集中导致的变形。

　　缸体顶部的平面为气缸盖安装结合面，平面度公差需要控制在微米级，才能保证与气缸盖结合后的密封性能，避免燃烧室漏气、冷却液窜入气缸等故障；侧面的安装凸台用于布置机油滤清器、水泵、机油泵、正时机构等附属部件，所有安装孔的位置度都需要与周边附件的安装基准匹配，减少装配时的调整工作量。在实际装配场景中，这款缸体的安装边界需要匹配整车或动力机组的悬置安装点，缸体两侧预留的悬置连接凸台，能够将动力运行过程中的振动通过悬置软垫传递到机架上，降低振动向外传递的幅度。设计过程中需要重点考量缸体的壁厚分布：燃烧室周边区域承受最高的热负荷与机械负荷，壁厚需要满足强度与散热的双重要求，而远离燃烧室的下部曲轴箱区域，在保证刚度的前提下适当优化壁厚，能够控制整体铸件的重量，符合动力单元轻量化的设计趋势。气缸筒内壁的加工精度直接影响发动机的运行寿命，设计时需要预留足够的加工余量，满足后续珩磨工序的表面粗糙度要求，让活塞环与缸壁之间形成均匀的润滑油膜，降低往复运动的摩擦损耗。

　　缸体内部整合的机油道与冷却液道采用铸造成型，减少了外部管路的使用，油路的走向需要保证曲轴主轴承、凸轮轴轴承、活塞冷却喷嘴等位置的机油供给压力充足，避免高转速工况下出现润滑不足导致的部件烧蚀；冷却液道的走向需要覆盖气缸筒周边、燃烧室顶部等高热负荷区域，让冷却液流动过程中没有流动死区，避免局部过热导致的爆震、缸体变形等问题。对于三维建模从业者而言，这类缸体模型的构建需要重点关注各个特征之间的基准统一，所有安装孔、结合面、轴承座的位置都要以曲轴中心线、气缸中心线为核心基准进行定位，才能保证后续装配时各个部件的配合精度；建模过程中需要提前考虑铸造工艺的拔模角度、壁厚均匀性，避免出现壁厚突变导致的铸件缩孔、冷隔等缺陷，同时要为后续机加工工序预留合理的加工余量，平衡铸造难度与机加工成本。在实际工程应用中，这类集成式缸体的设计能够大幅缩短动力单元的装配工序，减少零部件数量，降低供应链的管理成本，同时整体式结构的NVH表现也优于分体式结构，能够降低动力运行过程中的结构辐射噪声，提升终端设备的使用体验。
