车辆用筒式液压减震结构三维设计

　　该结构为车辆悬架系统配套的筒式液压减震部件，主要应用场景覆盖乘用车辆、小型电动两轮车、轻型货运车辆的悬架系统中，核心作用是吸收路面颠簸传递至车架的冲击动能，抑制弹簧吸震后往复弹跳的余震，提升车辆行驶过程中的平顺性与操控稳定性，避免车架、车载部件因持续交变冲击出现疲劳损坏，同时保障轮胎与地面的有效贴合度，提升制动、转向工况下的行车安全。从功能特性来看，该结构采用双筒式液压阻尼设计，内部设置活塞组件、阻尼阀系、储油腔与工作腔，当减震器受轴向压缩或拉伸载荷时，活塞在工作缸内往复移动，腔体内液压油通过阀系的节流孔隙在不同腔室间流动，利用油液流动的粘滞阻力将冲击动能转化为热能散出，以此实现阻尼缓冲效果；两端的连接吊耳结构分别适配车架与车桥的安装点位，吊耳内置橡胶衬套，可缓冲径向的小幅振动，避免金属硬连接带来的异响与应力集中。

　　设计过程中，首先结合目标车型的轴荷参数、悬架刚度匹配要求确定阻尼力值区间，压缩行程阻尼设定为较低水平，用于平缓吸收路面凸起带来的冲击，拉伸行程阻尼设定为较高水平，用于快速抑制弹簧回弹的振荡；缸体采用无缝钢管成型，保证足够的径向承压能力与同轴度，避免活塞往复运动时出现卡滞；活塞组件上设置多组不同开度的阀片，可根据活塞运动速度自动调整通流面积，实现低速段阻尼柔和、高速段阻尼充足的非线性阻尼特性，兼顾低速行驶的舒适性与高速过弯、颠簸路段的支撑性。

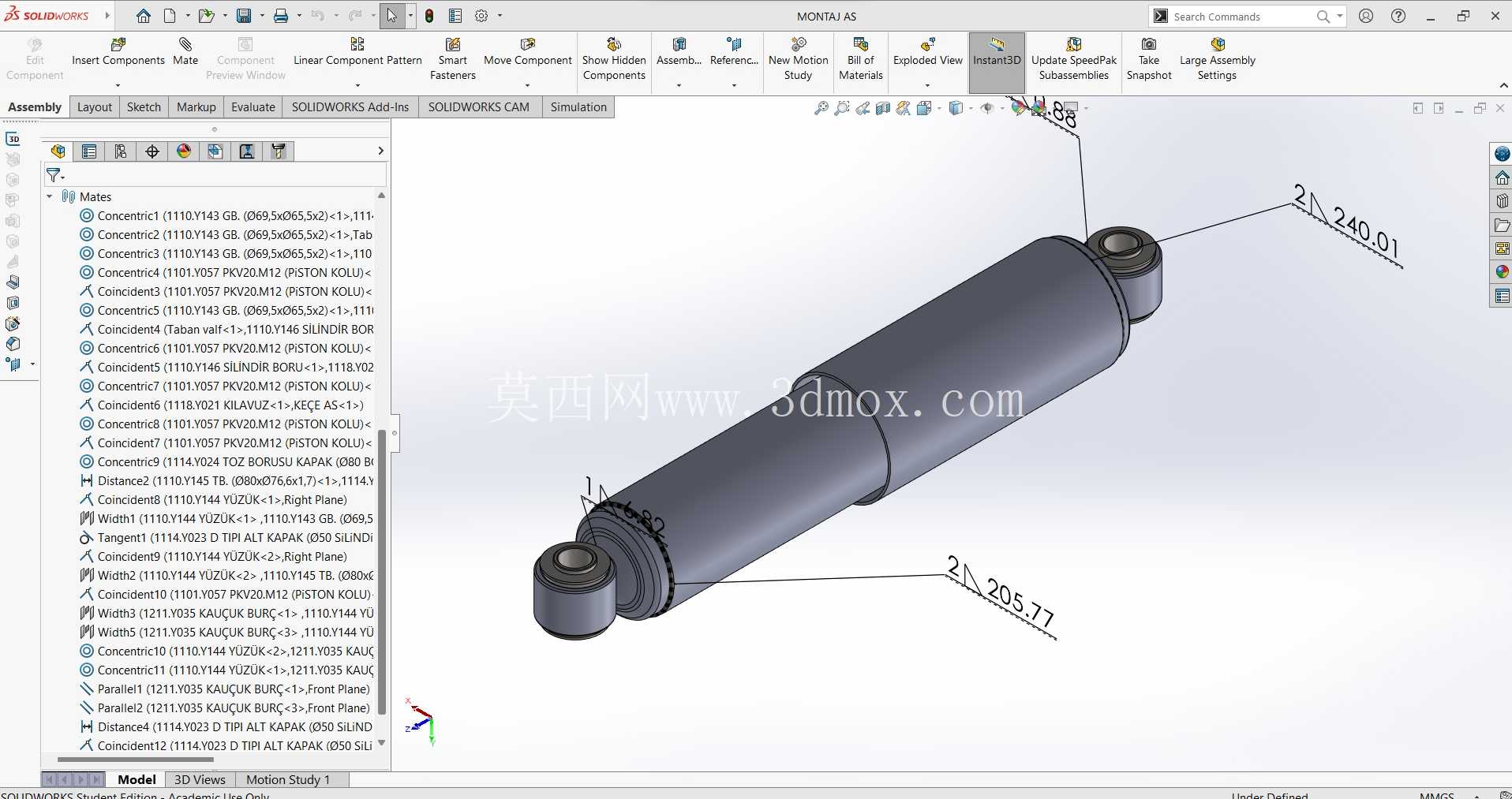

　　外形尺寸方面，该减震器完全伸展状态下总长度为240.01mm，完全压缩状态下总长度为203.77mm，有效工作行程为36.24mm，可适配悬架跳动的行程范围；缸体外径为常规筒式减震器通用尺寸，两端吊耳的安装孔位、中心距均参照主流轻型车辆悬架安装标准设计，安装边界预留足够的周边间隙，避免车轮跳动过程中减震器与周边悬架摆臂、车架纵梁、轮罩部件发生运动干涉；外部设置的防尘罩结构可阻挡路面泥沙、水渍进入工作缸与活塞杆的配合间隙，延长油封的使用寿命，降低漏油故障概率。

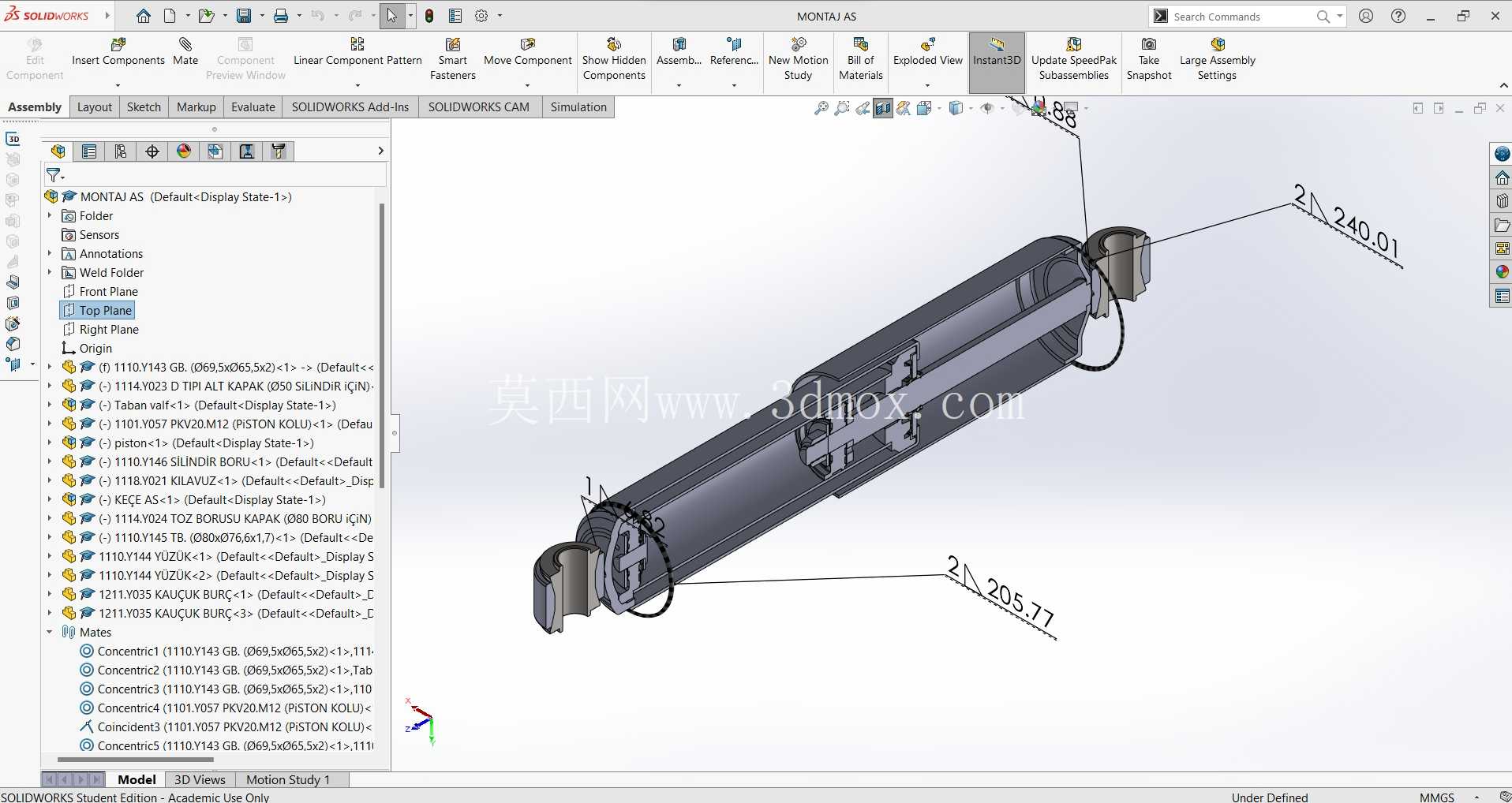

　　在结构细节处理上，活塞杆表面采用高频淬火加镀铬处理，提升表面硬度与光洁度，减少油封的磨损量；导向套采用耐磨铜基合金材质，保证活塞杆往复运动的导向精度，同时具备良好的自润滑特性；油封采用多唇口复合结构，既可以防止内部液压油泄漏，又可以阻挡外部杂质进入缸体内部。该结构的建模过程完整还原了内部活塞、阀片、活塞杆、缸筒、吊耳、防尘罩的所有装配关系，各部件的配合公差参照机械设计手册中液压部件的配合要求设定，可直接用于悬架系统的运动仿真、刚度匹配校核，也可作为同类减震产品改型设计的参考基础，在进行整车装配模拟时，可直接将该模型导入悬架装配体，通过添加轴向移动副、阻尼力参数，模拟不同路面激励下的减震器工作状态，验证悬架系统的动态响应特性。
