六缸星形发动机结构与运行演示装置

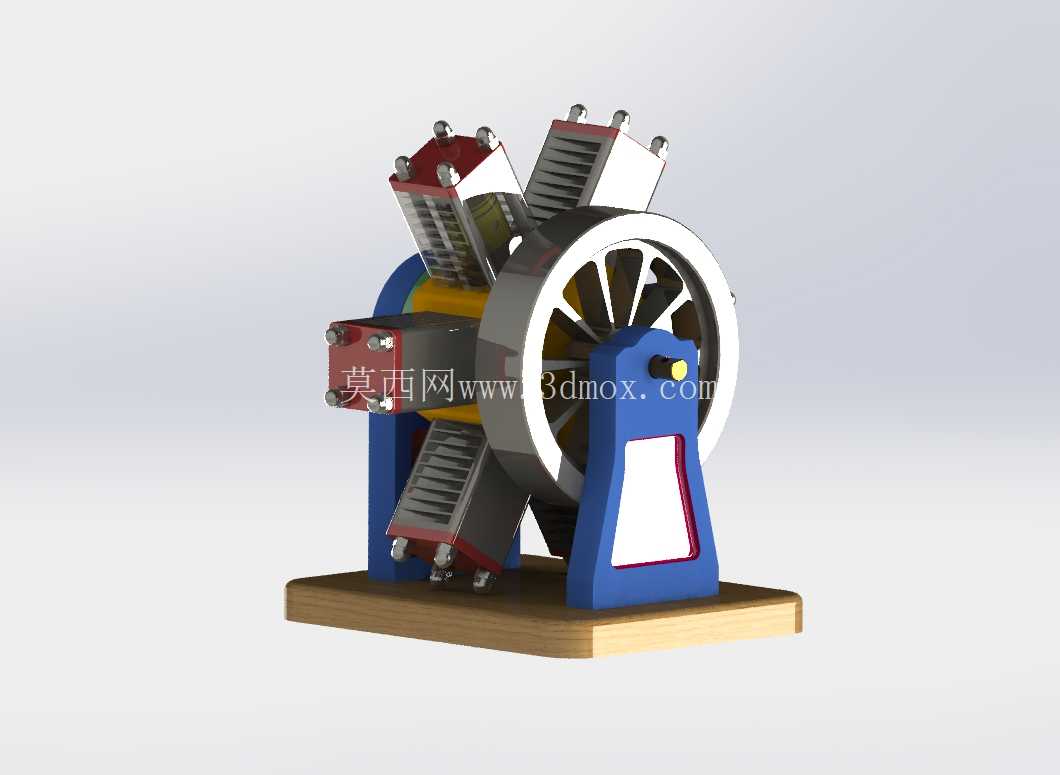

　　在轻型通航飞机、小型竞速载具、早期航空动力单元的配套研发与教学场景中，星形发动机凭借紧凑的径向布局、优异的风冷散热效率、较高的功率重量比，始终是动力方案选型里不可忽视的一类结构。这套六缸星形发动机的三维结构模型，完整还原了该类动力装置的核心传动逻辑与部件装配关系，可直接用于结构原理演示、装配工艺验证、教学实训展示等场景。从实际工程落地的角度看，这类六缸星形结构的核心优势在于所有气缸围绕中心曲轴呈圆周均匀分布，单排布置即可实现六缸的做功排量，相比同排量直列发动机大幅缩短了曲轴的轴向长度，整机的重心更靠近动力输出端的安装法兰，在对轴向尺寸有严格限制的轻型动力场景中，这种布局能有效降低动力单元的安装空间占用，同时减少长曲轴带来的扭转振动问题。模型中完整呈现了活塞、连杆、曲轴、气缸体、散热鳍片、输出飞轮、安装支座的全部配合关系：六个气缸沿径向等角度排布，每根连杆的大头端共同铰接在曲轴的曲柄销上，这种关节式连杆结构是星形发动机的核心设计特点，相比直列发动机每缸对应独立曲柄销的结构，大幅简化了曲轴的加工复杂度，同时让所有气缸的做功冲程能够沿圆周均匀错开，保证动力输出的平顺性。设计过程中，首先要确定的是中心曲轴的回转半径与气缸行程的匹配关系，活塞在气缸内的往复运动行程直接由曲柄偏心距决定，六个气缸的中心轴线必须全部交汇于曲轴的回转中心，任意一个气缸的轴线偏移都会导致连杆运动卡滞，甚至出现活塞偏磨气缸壁的问题。

　　模型里的气缸外壁设计了密集的散热鳍片结构，这是适配星形发动机风冷散热需求的典型设计，由于气缸全部外露在径向圆周上，飞行过程中的迎面气流可以直接冲刷所有气缸的散热鳍片，不需要额外布置复杂的水冷管路与散热系统，大幅降低了动力系统的自重与故障点。从安装边界来看，整套装置通过底部的木质安装基座实现固定，支座部分采用框架式支撑结构，将曲轴输出端的飞轮与气缸总成抬升到合适的操作高度，既方便观察内部的传动动作，也能保证运行过程中整机的稳定性，不会因为活塞往复运动的惯性力出现晃动。输出端的辐条式飞轮除了承担动力输出的连接功能外，还能储存做功冲程的转动惯量，抵消六个活塞往复运动带来的转速波动，让曲轴的转动更加平稳。

　　在实际的教学演示场景中，这套结构可以清晰展示四冲程发动机的配气与做功时序：六个气缸按照固定的点火顺序依次完成进气、压缩、做功、排气冲程，每转动两圈曲轴，六个气缸各完成一次做功循环，均匀分布的做功间隔让动力输出没有明显的顿挫感。模型中还还原了气缸顶部的气门与固定螺栓结构，每个气缸的顶部都设置了独立的进排气接口安装位，可根据实际的燃料供给形式匹配对应的化油器或电喷组件。支撑结构的设计充分考虑了演示场景的观察需求，蓝色的立式支座避开了气缸与连杆的运动路径，不会遮挡核心传动部件的动作过程，侧面的三角形镂空既减轻了支座自身重量，也能让观察者从侧面清晰看到连杆随曲轴转动的摆动过程。

　　在小型动力装置的研发验证阶段，这类三维结构模型可以提前验证连杆的运动干涉问题：由于六根连杆共同铰接在同一个曲柄销上，不同气缸对应的连杆在运动过程中会存在一定的角度摆动，设计时必须严格计算每根连杆的厚度与铰接间隙，避免相邻连杆在摆动过程中出现摩擦碰撞。同时，活塞与气缸壁的配合间隙、活塞环的安装槽位置、曲轴的支撑轴承位都在模型中做了准确的还原，能够为后续的实物加工、装配公差制定提供直接的参考依据。相比多排星形发动机，单排六缸的结构在维护性上也有明显优势，所有气缸都布置在同一径向平面内，日常检修时不需要拆解多层结构，即可直接对每个气缸的火花塞、气门组件进行检查维护，这也是这类结构在早期航空领域被广泛应用的重要原因。整套模型的结构比例完全按照实际工程设计的尺寸关系搭建，各部件的装配约束符合真实的机械配合要求，转动飞轮即可模拟整套发动机的运行动作，直观展示活塞往复运动与曲轴转动的转换过程，不管是用于机械原理课程的教学演示，还是作为小型动力装置选型阶段的结构参考，都能提供清晰准确的结构参照。
