带4-20MA控制的比例四方控制阀结构设计

　　在液压传动与电液控制的工程场景里，这类带4-20MA模拟量控制的比例四方控制阀，是实现液压回路流量、压力连续可调的核心执行元件，常见于注塑机锁模与射胶回路、工程机械的执行机构调速、冶金设备的辊缝调节、机床液压进给系统这类需要连续控制压力或流量的工况中，区别于普通开关式换向阀只能实现通断控制，比例阀可以根据输入的电信号连续调整阀口开度，实现执行机构的速度、输出力的无级调节，大幅降低液压系统的冲击，提升控制精度。

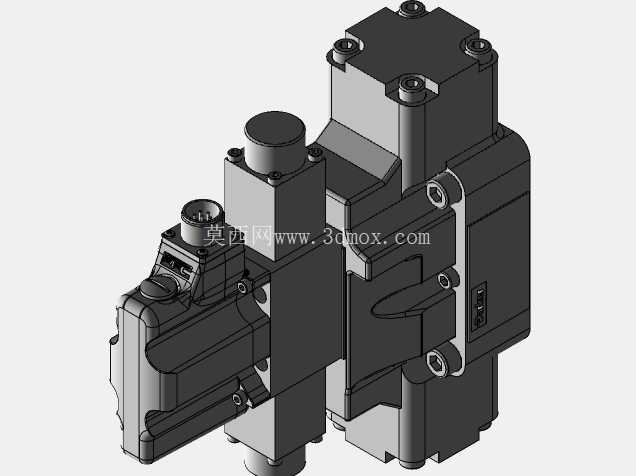

　　从结构设计的角度看，这款阀采用集成式的块式布局，将比例电磁铁、先导控制级、主阀阀芯、位置反馈组件全部集成在同一个阀块主体上，没有过多的外接管路，能有效减少外泄漏点，同时缩短了控制油道的长度，提升阀的响应速度。主阀部分采用四边滑阀结构，也就是常说的四方控制结构，四个阀口分别对应进油、回油、两个工作油口的控制，阀芯的台肩与阀套的窗口配合精度控制在微米级，保证阀口开度与输入信号的线性度，避免出现死区过大或者流量突变的问题。顶部的两个比例电磁铁分别对应两个方向的控制输入，内置的位移传感器可以实时检测阀芯的实际位置，将位置信号反馈给控制放大器，形成闭环控制，抵消液动力、油温变化带来的阀芯位置偏差，保证控制精度稳定在设计允许的范围内。

　　设计过程中首先要考虑的是安装边界的适配性，阀的安装面采用标准的通径安装尺寸，底面的油口布局符合常规液压阀的安装孔位规范，不需要对现有设备的阀块进行大规模改造就能直接替换同通径的普通换向阀或者旧款比例阀，安装螺栓的孔位深度、螺纹规格都经过校核，保证安装时的压紧力均匀，不会出现阀块变形导致阀芯卡滞的问题。侧面预留的电气接口采用标准的工业连接器，防护等级满足车间常规的油污、粉尘环境使用要求，接线时不需要额外做复杂的密封处理，减少现场安装的工作量。

　　从功能特性上看，4-20MA的控制信号是工业控制领域最通用的模拟量信号类型，可以直接对接PLC、工业控制计算机的模拟量输出模块，不需要额外加装信号转换装置，信号传输的抗干扰能力强，即使在车间有变频器、大功率电机的电磁干扰环境下，也能保证控制信号的稳定传输，不会出现信号波动导致的阀口开度漂移。阀的内部流道经过流体仿真优化，油液在阀内的流向转折处都做了圆弧过渡处理，减少油液流动时的沿程压力损失，同时降低流道内的紊流噪声，在大流量通过时不会产生明显的气蚀和啸叫，延长阀的使用寿命。

　　在实际选型应用时，需要注意这款阀的额定流量、额定工作压力要匹配系统的设计参数，安装时要保证阀块安装面的平面度符合要求，密封件的沟槽尺寸按照标准加工，避免出现安装后泄漏的问题。初次调试时，需要先给阀输入中位信号，检查阀芯是否能回到中位，再逐步调整输入信号，观察执行机构的动作是否平顺，有没有卡顿或者爬行的问题，同时要注意系统油液的清洁度，因为比例阀的阀芯与阀套配合间隙很小，油液中的颗粒杂质很容易造成阀芯卡滞，所以系统回油路上必须加装精度符合要求的过滤器，定期更换滤芯，保证油液清洁度在NAS 8级以内。

　　这款阀的结构设计充分考虑了现场维护的便利性，顶部的电磁铁组件、位置传感器都可以单独拆卸更换，不需要将整个阀从阀块上拆下来，就能完成易损件的更换，减少设备停机维护的时间。阀的外部轮廓没有突出的尖锐棱角，在安装空间比较紧凑的液压站里，不会和周边的管路、其他阀件产生干涉，整体的外形尺寸经过优化，在保证内部流道通流面积足够的前提下，尽可能缩小了阀的体积，减少安装占用的空间。针对液压系统常见的油温变化问题，设计时阀芯和阀套采用了热膨胀系数接近的材料，避免油温升高时因为热胀冷缩导致配合间隙变化，出现阀芯卡滞或者内泄漏增大的问题，在-20到80摄氏度的常规液压系统工作油温范围内，都能保持稳定的工作性能。
