Pietro Reflux819系列压力调节装置结构设计

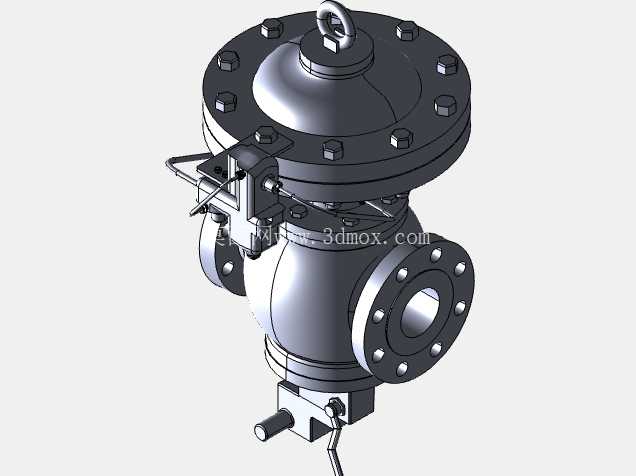

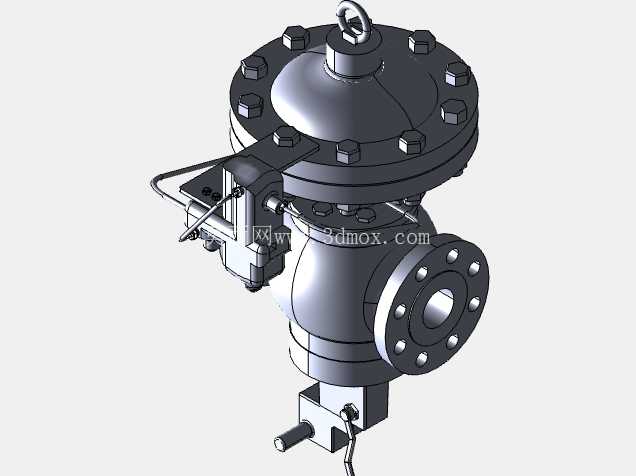

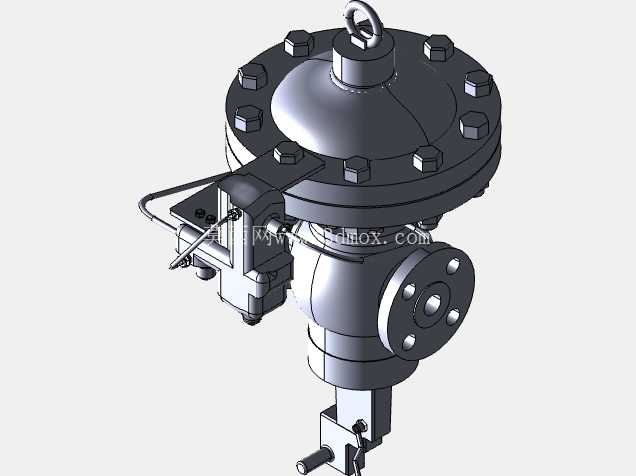

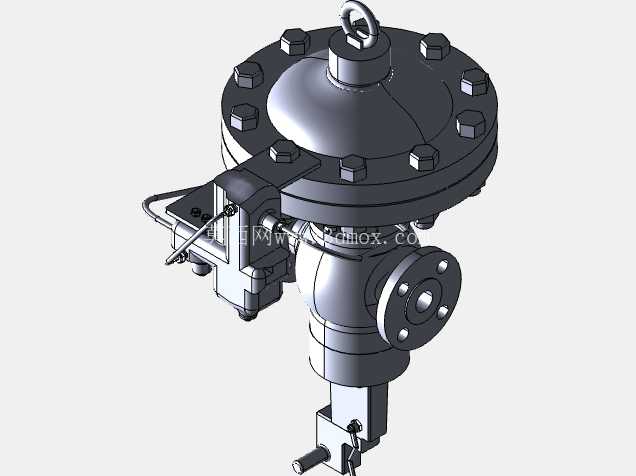

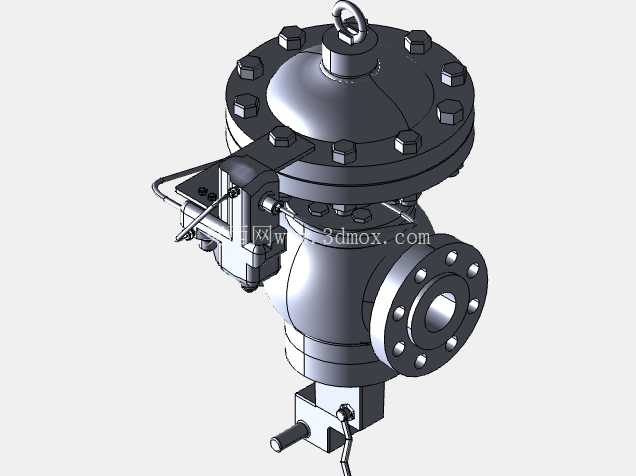

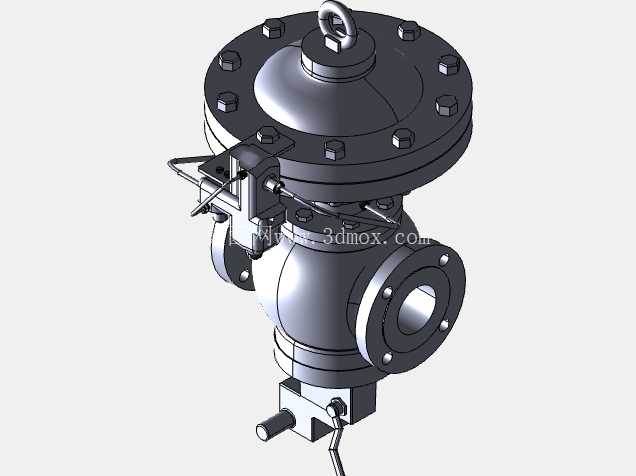

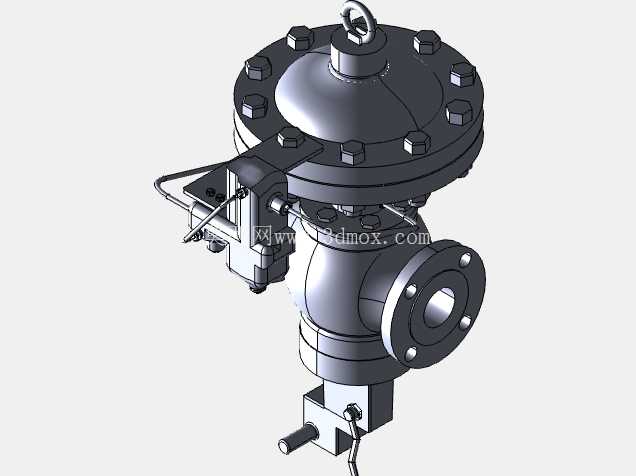

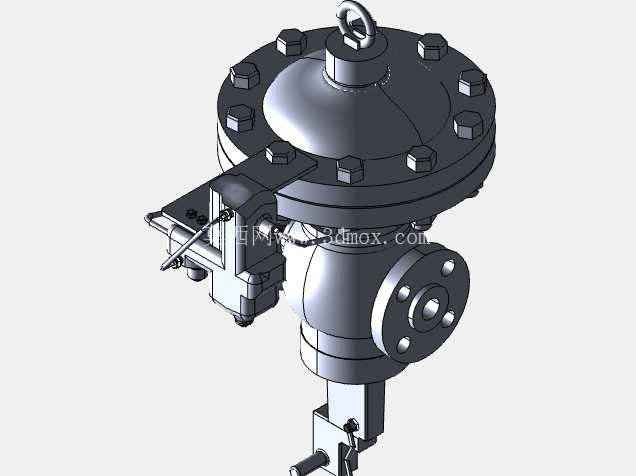

　　在油气长输管线、城市燃气管网、石化工艺装置的压力管控环节，这类背压/泄压类调节装置是保障管线压力稳定、避免超压风险的核心承压部件，常安装在调压站出口、压力容器上游、分输管线节点位置，承担着将上游过高压力调节至下游工况允许范围，同时在管线压力异常升高时快速泄放、保护后端设备与管线安全的作用。从结构设计来看，该装置采用上膜头下阀体的经典调压阀布局，顶部膜头腔通过螺栓均布压紧的端盖实现密封，膜片感应下游压力变化，配合内部弹簧组件实现压力设定值的精准调校，顶部设置的吊环结构充分考虑了大口径调压装置的现场吊装需求，避免安装过程中磕碰阀体密封面或调节机构。

　　阀体侧部的控制管路接口用于引入压力反馈信号，将下游实际压力实时传导至膜腔，与弹簧预紧力形成动态平衡，当下游压力低于设定值时，阀瓣在弹簧作用下开大过流通道，提升下游压力；当下游压力超过设定值时，膜片克服弹簧力带动阀杆上移，关小过流通道甚至触发泄放，维持管线压力始终处于设定区间。阀体进出口采用法兰连接结构，法兰面的螺栓孔布局符合通用管道法兰标准，安装时可直接与同压力等级的管线法兰配对，无需额外加工过渡连接件，阀体下部的调节杆结构用于现场整定压力设定值，配合锁紧螺母可避免运行过程中设定值漂移。

　　从安装边界来看，该类装置需垂直安装在水平管段上，膜头上方需预留不小于200mm的操作空间，用于后期弹簧调校、膜片更换等维护作业，阀体侧部的控制管路需避开管线振动较大的位置，防止反馈信号失真导致调压精度下降。过流部件的流道采用平滑圆弧过渡设计，减少介质流经时的压损与湍流，避免高速介质冲刷阀瓣密封面导致内漏，阀体中法兰的螺栓采用圆周均布布局，拧紧时需按对角顺序分步加载，保证密封垫片受力均匀，避免运行中出现外漏。针对油气介质的使用场景，装置的密封件材质需适配烃类介质的溶胀特性，膜片采用耐油橡胶夹织物结构，既保证压力感应的灵敏度，又具备足够的抗疲劳强度，可承受长期反复的形变载荷。

　　在三维建模过程中，需重点关注膜头腔与阀体的同轴度公差，阀杆与导向套的配合间隙控制在合理范围，间隙过小容易导致阀杆卡涩、调压响应滞后，间隙过大则会出现介质沿阀杆外漏的问题；阀体上的连接螺纹需标注准确的公差等级，控制管路接口的密封面粗糙度需满足密封要求，避免现场安装时出现密封失效。该装置的结构设计充分考虑了现场运维的便利性，顶部端盖拆卸后即可直接更换膜片与弹簧组件，无需将整个阀体从管线上拆下，大幅缩短了维护停机时间，侧部的行程指示结构可直观反馈阀瓣的开度位置，方便运维人员现场判断装置的运行状态。在石化装置的放空系统、燃气管网的调压撬、油田采油树的压力控制节点，这类调节装置都有广泛应用，其调压精度、响应速度、密封可靠性直接影响整个管线系统的运行安全，建模过程中对承压部件的壁厚、螺栓的强度等级、密封面的结构形式都做了对应还原，可直接用于装置布置设计、安装模拟、运维培训等场景，帮助设计人员提前校验安装空间、核对连接尺寸，避免现场施工时出现干涉、尺寸不匹配等问题。
