法兰式手动球阀结构设计与装配方案

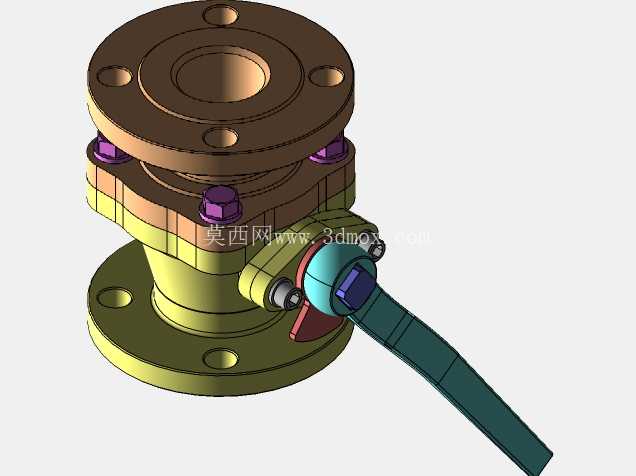

　　在民用供水、工业循环水、暖通给排水等管路系统中，手动法兰球阀是应用频次极高的流体控制元件，这类阀门依靠带通孔的球体绕阀杆轴线旋转实现管路通断，相比闸阀、截止阀，它的流阻更小，开关行程短，密封性能稳定，在中小口径的水介质管路里，常被用作支路截断、设备进出口隔离的核心控制部件。这套三维装配模型完整还原了法兰式手动水用球阀的全部组成结构，从建模逻辑上完全遵循实际加工装配的工艺顺序，没有出现干涉错配的问题，能直接作为同类型阀门设计的参考蓝本，也可用于管路系统的整体布局干涉校验。

　　从结构设计思路来看，这款球阀采用双向法兰连接形式，上下两端的法兰盘均预留标准螺栓过孔，孔位分布遵循通用管路法兰的尺寸规范，安装时可直接与同压力等级的管路法兰配对，不需要额外加工转接件，能大幅降低现场安装的适配成本。法兰密封面采用凸面结构，配合非金属密封垫片就能实现端面的可靠密封，避免法兰结合面出现渗漏。阀体中段采用分体式螺栓锁紧结构，上下阀体结合面处设置紫铜材质的密封垫片，通过周向均匀分布的内六角螺栓施加预紧力，既保证了阀体腔体的密封性，也方便后期检修时拆卸更换内部密封件。

　　核心的启闭件采用带圆形通孔的金属球体，球体表面做了硬化抛光处理，降低与阀座密封圈的摩擦系数，减少开关操作的扭矩。阀座采用弹性密封材质，在介质压力作用下能紧密贴合球体表面，实现零泄漏截断。阀杆与球体的连接采用扁方嵌合结构，避免开关过程中阀杆与球体出现相对滑动，同时阀杆部位设置多重密封圈，防止介质从阀杆穿出部位向外渗漏。操作端采用加长杠杆式手柄，手柄与阀杆通过方榫连接并加装锁紧螺母，防止操作过程中手柄脱落，加长力臂的设计能让操作人员在不借助额外工具的情况下，单手就能完成阀门的全开全关操作，手柄表面做了防滑纹理处理，沾有水渍时也不会出现打滑问题。

　　从安装边界来看，这款球阀的整体轴向尺寸紧凑，不会占用过多管路安装空间，法兰端的螺栓孔中心距、法兰外径、密封面直径均匹配常用的中低压给排水管路标准，选型时只需要核对管路通径与压力等级，就能直接替换同规格的老旧阀门。安装时需要注意预留手柄的操作空间，保证手柄能完成90度旋转无遮挡，避免因为周边管路或设备干涉导致阀门无法完全开关。在实际应用场景中，这类球阀既可以安装在水泵进出口位置，用于设备检修时截断管路介质，不需要排空整个管路系统的存水，也可以安装在楼层供水支路、换热设备进出口、消防水系统支路等位置，日常处于全开状态，需要检修或应急处置时快速截断管路。

　　建模过程中对所有配合面都做了公差适配，比如阀体与阀座的配合间隙、阀杆与阀体穿装孔的配合间隙、螺栓与法兰孔的间隙都符合实际机械加工的公差要求，装配体中所有运动部件都保留了合理的活动间隙，模拟实际装配后不会出现运动卡滞的问题。球体的通孔直径与管路通径保持一致，全开状态下介质流道完全平直，没有缩径问题，能最大程度降低管路的流阻损失，减少水泵的输送能耗。相比螺纹连接的球阀，法兰连接的形式在大口径管路中密封可靠性更高，也更方便后期拆卸维护，不需要转动整段管路就能完成阀门的拆装更换，非常适合用在管路布局固定、不经常拆装的给排水系统中。在结构细节上，阀杆部位设置了防吹出结构，即使阀腔内部压力异常升高，阀杆也不会被介质压力顶出阀体，避免出现介质喷溅的安全隐患。所有外露的金属部件都做了防腐涂层处理，适合在潮湿的水环境中长期使用，不会轻易出现锈蚀卡滞的问题。
