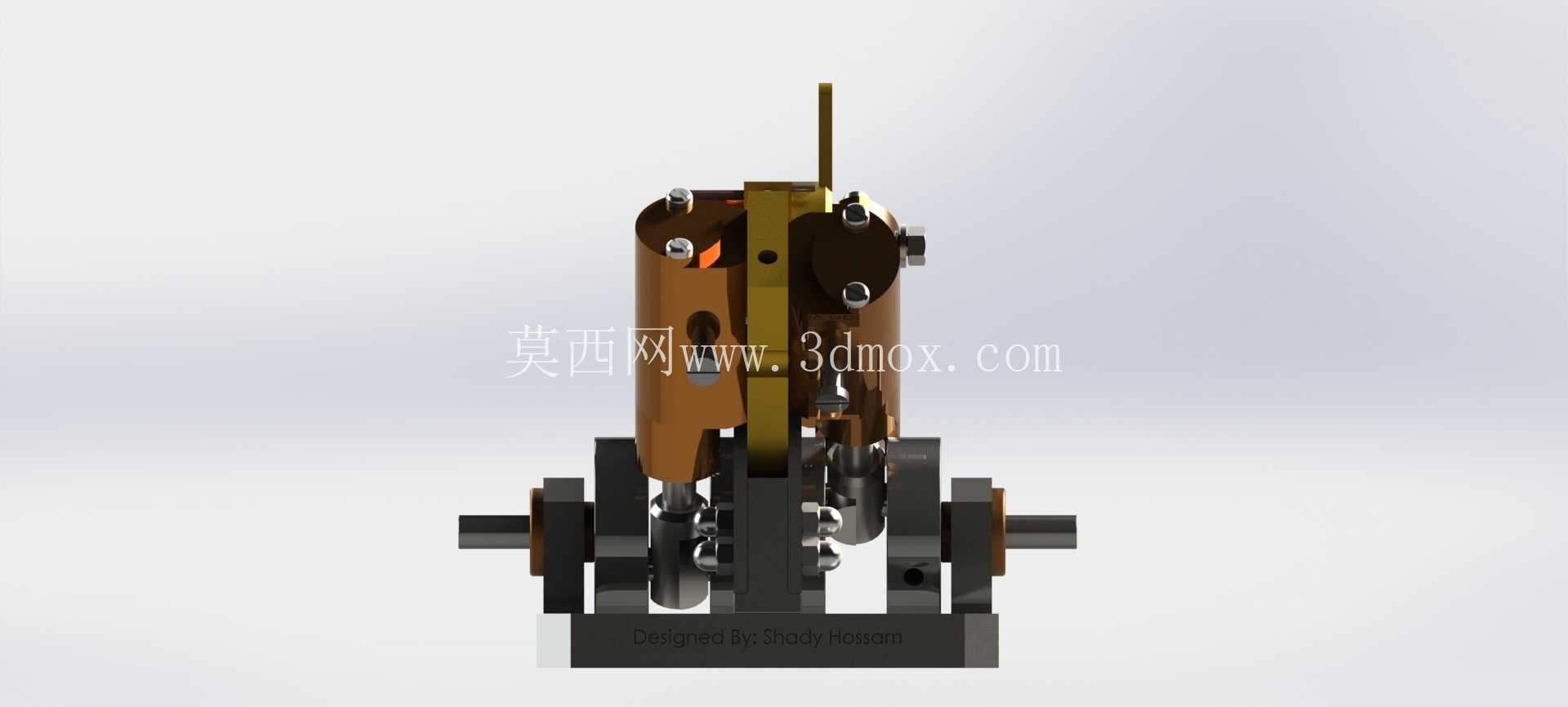

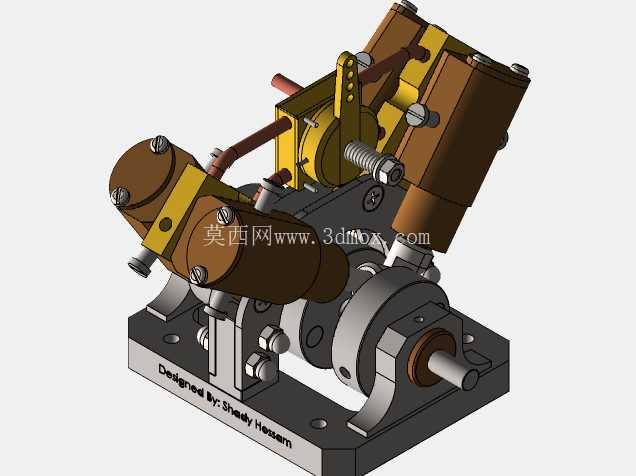

紧凑型四缸蒸汽动力装置结构设计

　　这款紧凑型四缸蒸汽动力装置，在小型蒸汽动力应用场景中有着明确的适配方向，常见于小型船舶模型动力配套、科普教学演示装置、微型动力实验平台搭建，也可作为小型复古动力装置的核心动力单元，适配对安装空间有严格限制的动力输出需求。从实际用途来看，该装置通过蒸汽压力推动活塞做往复运动，再经曲柄连杆机构将直线运动转化为旋转运动，对外输出稳定扭矩，可直接连接小型负载完成动力传递，相比单缸蒸汽机，四缸结构的动力输出连续性更好，扭矩波动更小，运行过程中的振动幅度也能得到有效控制，适合对运行平稳性有一定要求的小型动力场景。

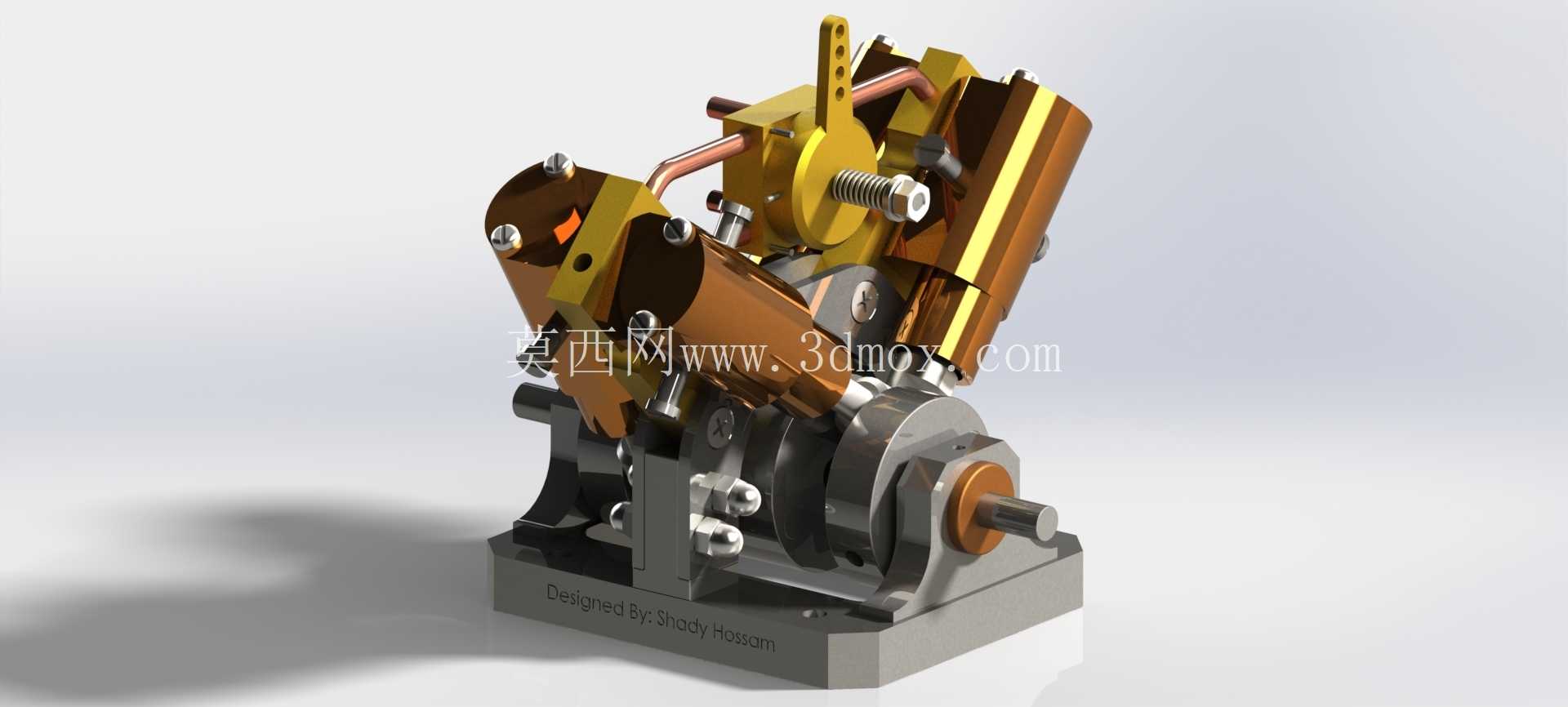

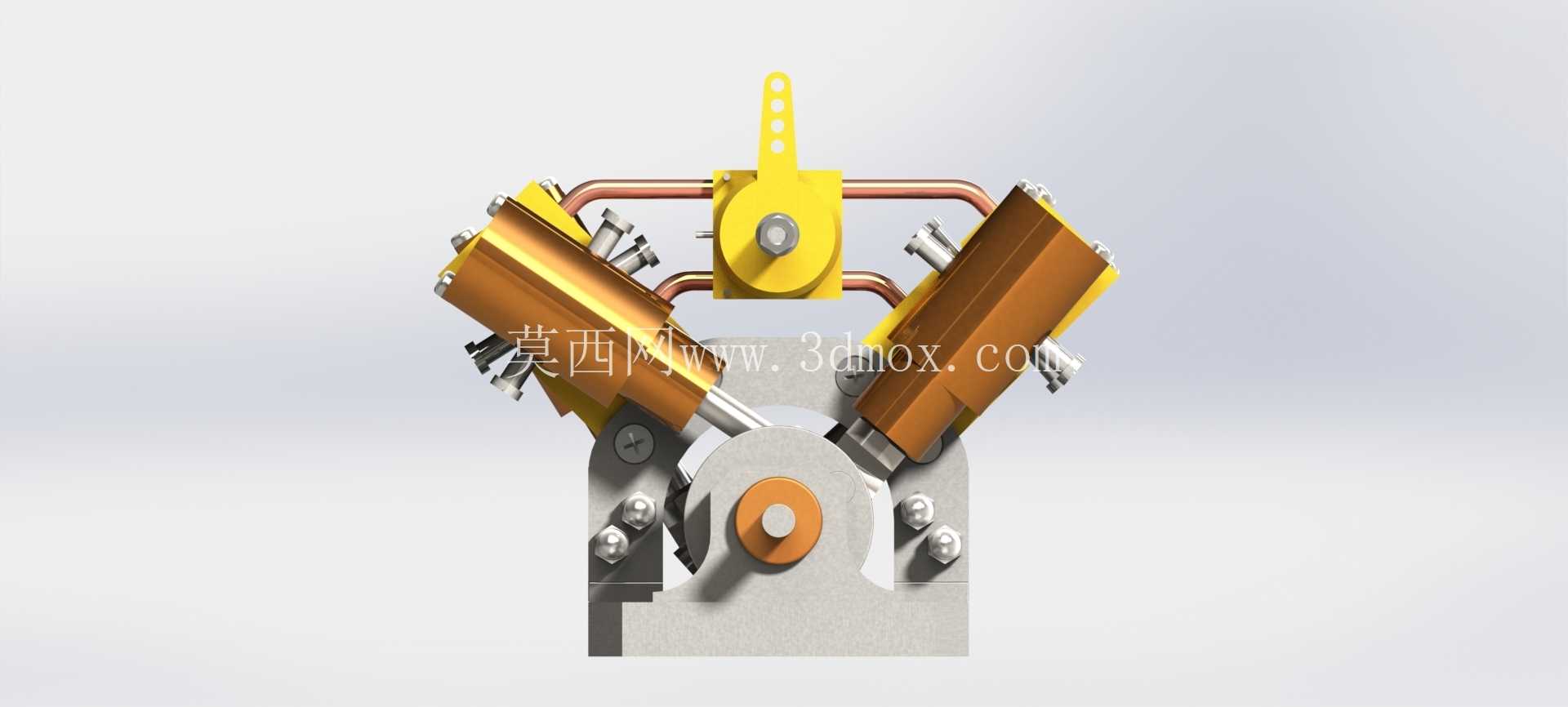

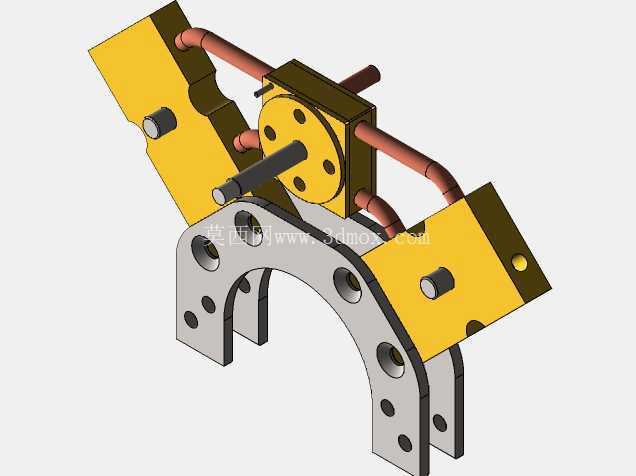

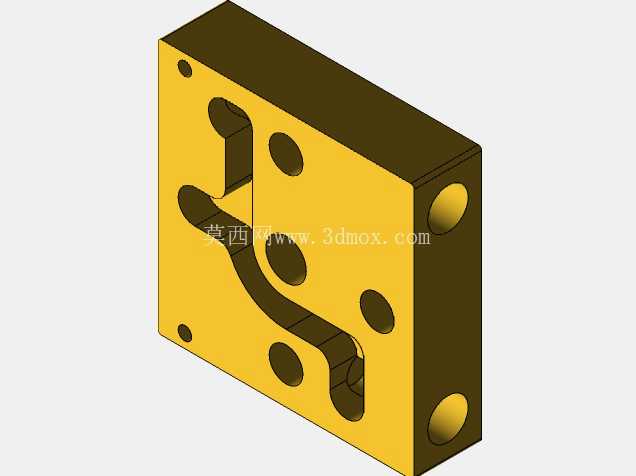

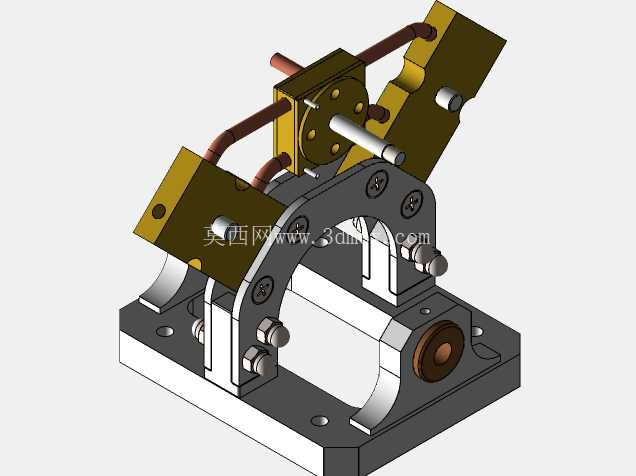

　　从功能特性上看，该装置采用四缸斜置布局，四个气缸围绕曲轴中心呈一定角度分布，能够保证曲轴在任意旋转角度下都至少有一个气缸处于做功行程，避免了单缸、双缸结构常见的死点问题，启动时无需额外盘车即可顺利进入运行状态，大幅提升了装置的使用便利性。整体结构集成度极高，将气缸组件、曲柄连杆机构、配气控制部件、动力输出轴全部整合在一体式铸造基座上，没有冗余的外接支架结构，既减少了装配环节的累积误差，也提升了整体结构的刚性，运行过程中部件形变更小，动力传递效率更高。配气机构采用集成式滑阀设计，与气缸体直接贴合安装，缩短了蒸汽流通路径，减少了蒸汽在管路中的热量损耗与压力损失，能够更高效地利用输入蒸汽的压力能。

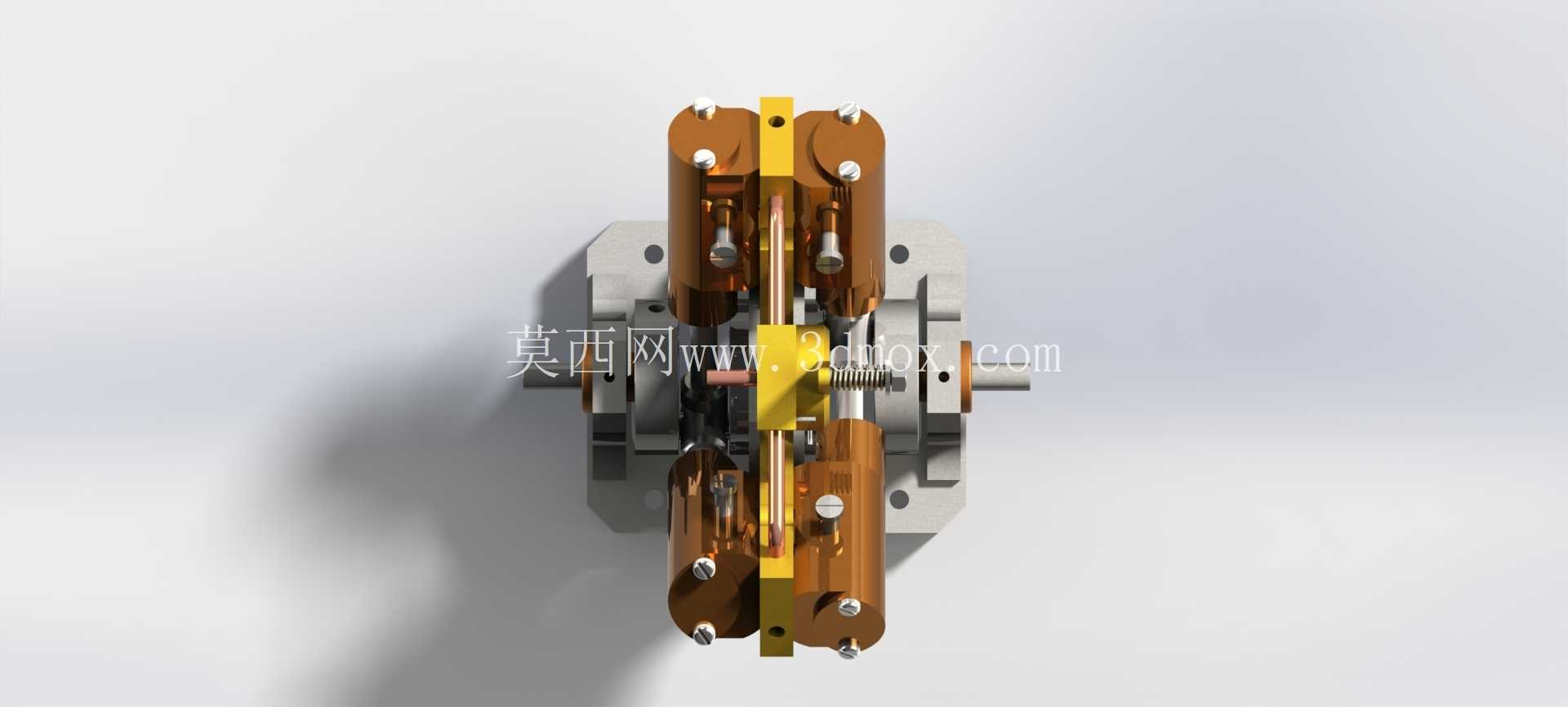

　　设计思路上，该装置优先考虑空间利用率与装配便捷性，将所有功能部件围绕曲轴回转中心做紧凑排布，气缸采用倾斜布置而非传统直列布局，在保证活塞行程满足扭矩输出要求的前提下，大幅压缩了整机的横向与纵向尺寸，基座同时承担安装基准、储油槽、部件支撑多重功能，无需额外设计独立的润滑油路结构，依靠曲轴旋转过程中的飞溅润滑即可满足所有运动副的润滑需求，简化了维护流程。部件拆分逻辑清晰，除螺栓螺母等标准紧固件外，所有功能组件按模块拆分，气缸组件、曲柄连杆组件、配气组件、输出轴组件均可独立拆装，便于后期维护与部件更换，也方便针对不同工况需求调整气缸参数或配气相位。

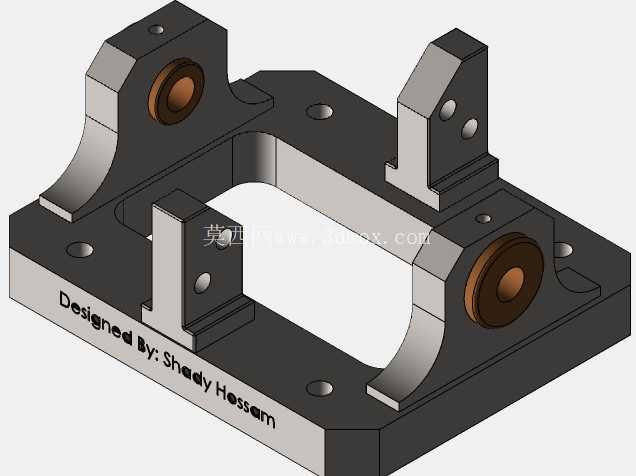

　　从安装边界与尺寸适配来看，整机采用方形安装基座，基座底部预留有标准化的安装孔位，可直接固定在通用安装平台或配套设备的安装面上，动力输出轴从基座侧部伸出，轴端采用标准轴径设计，可直接匹配常用的联轴器、带轮等传动部件，无需额外加工转接结构。整机外轮廓无突出的尖锐部件，所有管路与操纵部件均布置在机体上部的安全范围内，安装时只需预留输出轴的传动连接空间与蒸汽管路的接入空间即可，无需额外预留过大的操作维护空间，非常适合嵌入到小型成套设备内部作为动力源使用。各运动部件的运动包络均经过校核，运行过程中不会出现部件干涉问题，气缸外部的金属护板既起到隔热作用，也能避免运行过程中人员误触高温部件，提升了使用安全性。
