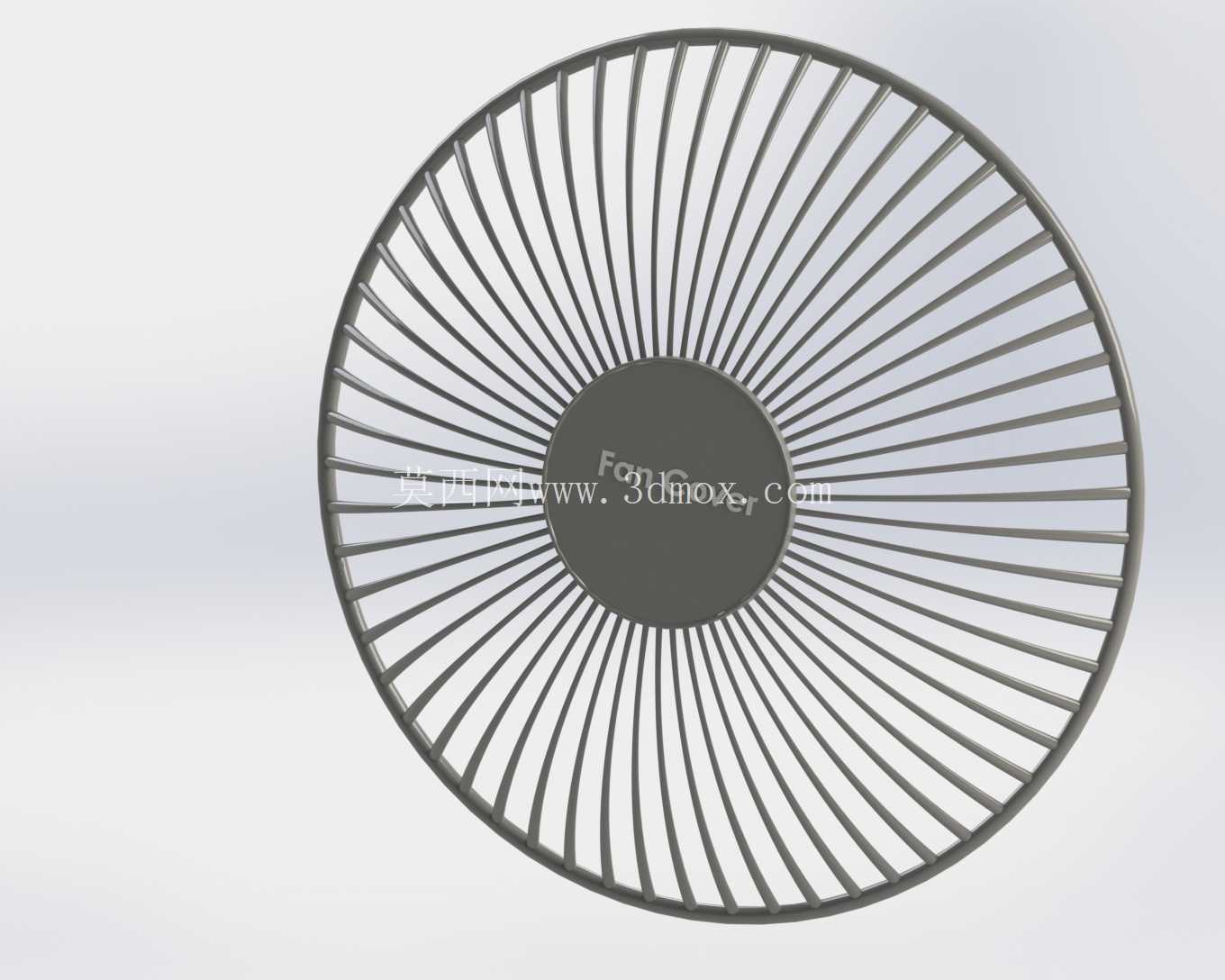

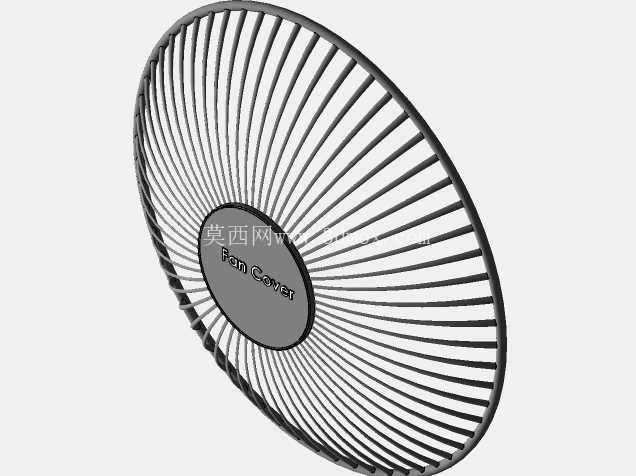

家用台扇防护网罩结构三维设计

　　日常接触的台扇、落地扇等民用通风设备中，风扇罩是直接关系使用安全的核心外露部件，它的设计从来不是简单的环形格栅拼接，需要同时平衡防护性能、通风效率、结构强度与装配适配性多方面的工程要求。从实际使用场景来看，这类网罩需要覆盖扇叶的全部旋转范围，避免用户肢体意外接触高速运转的扇叶造成割伤，尤其是有孩童的家庭使用场景，格栅的间隙尺寸必须严格控制在安全范围内，既要保证手指无法伸入触及扇叶，又不能因为间隙过小大幅阻碍气流通过，降低风扇的送风效率。

　　设计这类网罩时，首先要确定的是安装边界尺寸，网罩的外圈直径需要匹配对应扇叶的旋转外径，通常要比扇叶最大旋转轮廓大出15-20mm的安全余量，避免扇叶运转时出现擦碰网罩的风险；网罩的中心固定座尺寸需要和电机前端的安装位完全适配，预留的螺丝孔位要和电机端盖的安装柱一一对应，保证装配后网罩不会出现偏心晃动。网罩的径向筋条采用均匀放射状排布，每根筋条的截面做圆弧过渡处理，一方面可以减少气流穿过时的风阻，降低送风过程中的紊流噪音，另一方面也能避免筋条边缘出现锐边，在装配或者日常清洁时划伤操作人员。

　　从结构强度角度考虑，放射状筋条的厚度根据网罩整体尺寸做梯度设计，靠近中心固定座的位置筋条厚度稍大，因为这个区域是整个网罩受力的集中点，搬运过程中如果网罩受到挤压，中心区域需要承担主要的支撑力；靠近外圈的筋条厚度可以适当减薄，在保证整体刚性的前提下控制部件重量，减少电机前端安装位的承重负担。外圈的包边结构采用卷边设计，既可以提升网罩整体的抗形变能力，避免轻微磕碰就出现网罩变形，也能把径向筋条的末端完全包裹在卷边内部，不会出现筋条末端外露划手的问题。

　　很多人在设计这类网罩时容易忽略气流导向的细节，实际上放射筋条的排布角度并非完全垂直于网罩平面，而是带有微小的倾斜角度，这个角度需要匹配扇叶的出风角度，让气流穿过网罩时可以顺着筋条的导向顺畅送出，减少风阻带来的风量损失。另外网罩的表面处理也需要纳入设计考量，筋条表面做哑光处理可以避免灯光反射造成的眩光，长时间对着风扇使用时不会因为网罩反光产生视觉疲劳。

　　在装配兼容性上，网罩的外圈预留有和后网罩对接的卡扣位，卡扣的位置和扣合深度需要和对应机型的后网罩完全匹配，保证前后网罩扣合后没有明显缝隙，不会出现卡扣松脱导致网罩掉落的情况。中心固定座的位置预留有装饰盖的安装槽，装饰盖盖合后可以完全遮住固定螺丝，既提升外观的整体性，也能避免螺丝长期暴露在空气中出现锈蚀。针对不同的使用场景，网罩的筋条间隙也有对应的设计标准，工业用风扇的网罩因为使用环境中人员安全意识更强，间隙可以适当放大提升通风量，而家用尤其是儿童使用场景的风扇，网罩间隙必须控制在8mm以内，保证孩童的手指无法穿过间隙接触扇叶。

　　从建模逻辑来看，这类放射状结构不需要逐根绘制筋条，只需要完成单根筋条的截面绘制和路径放样，通过圆周阵列即可完成全部筋条的排布，阵列时需要注意筋条和中心座、外圈包边的衔接位置做布尔合并，避免出现结构缝隙影响整体强度。完成基础结构后还需要做受力仿真验证，在网罩侧面施加100N的径向压力时，网罩的最大形变量不能超过5mm，保证日常轻微挤压不会出现网罩变形触碰扇叶的情况。另外网罩的材料通常选用ABS或者PP注塑成型，建模时需要预留0.5-1度的拔模斜度，保证注塑生产时可以顺利脱模，筋条的厚度要均匀，避免出现壁厚差异过大导致注塑时产生缩痕，影响成品的外观质量和结构强度。
