卧式燃气锅炉结构三维设计展示

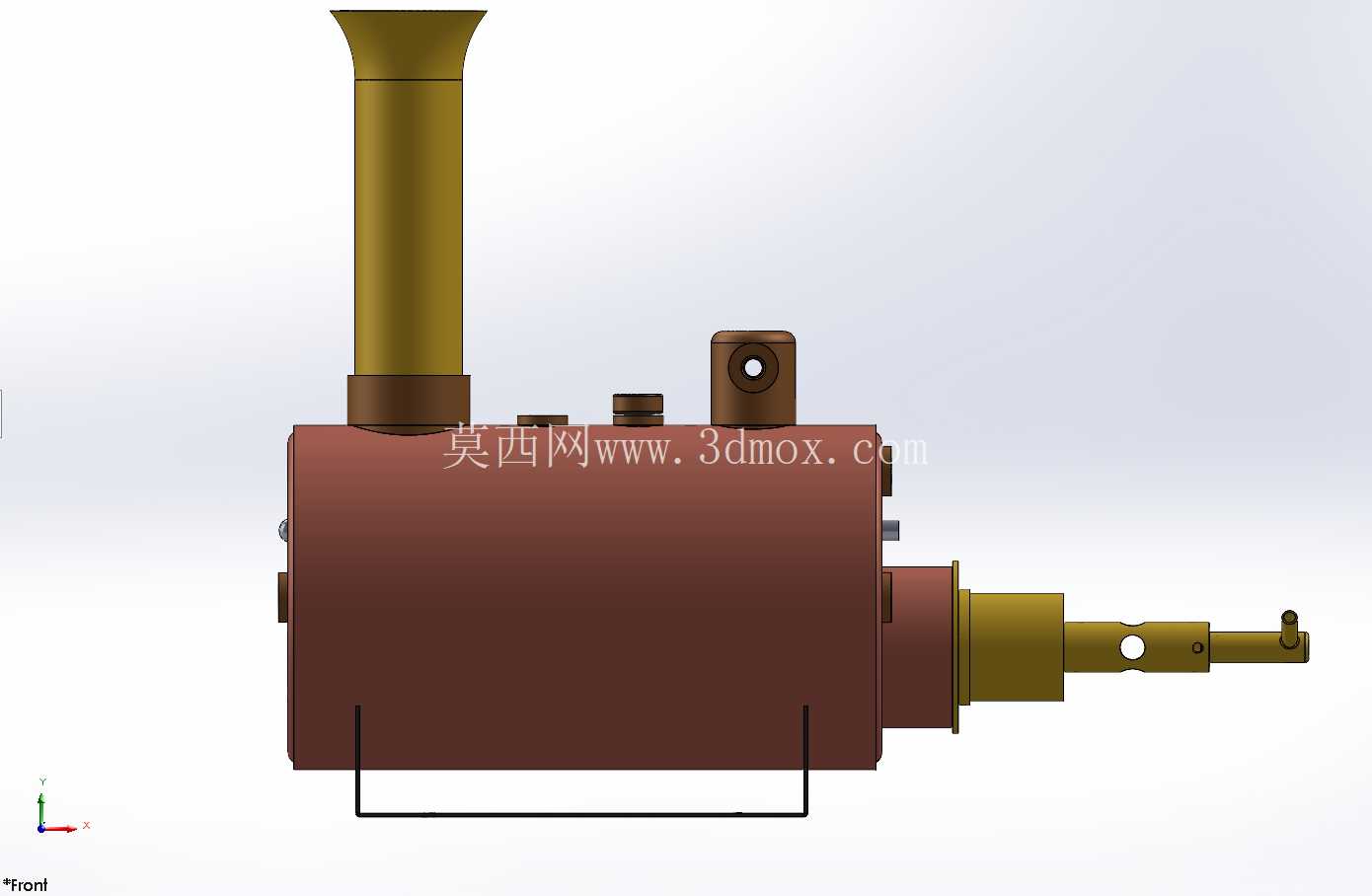

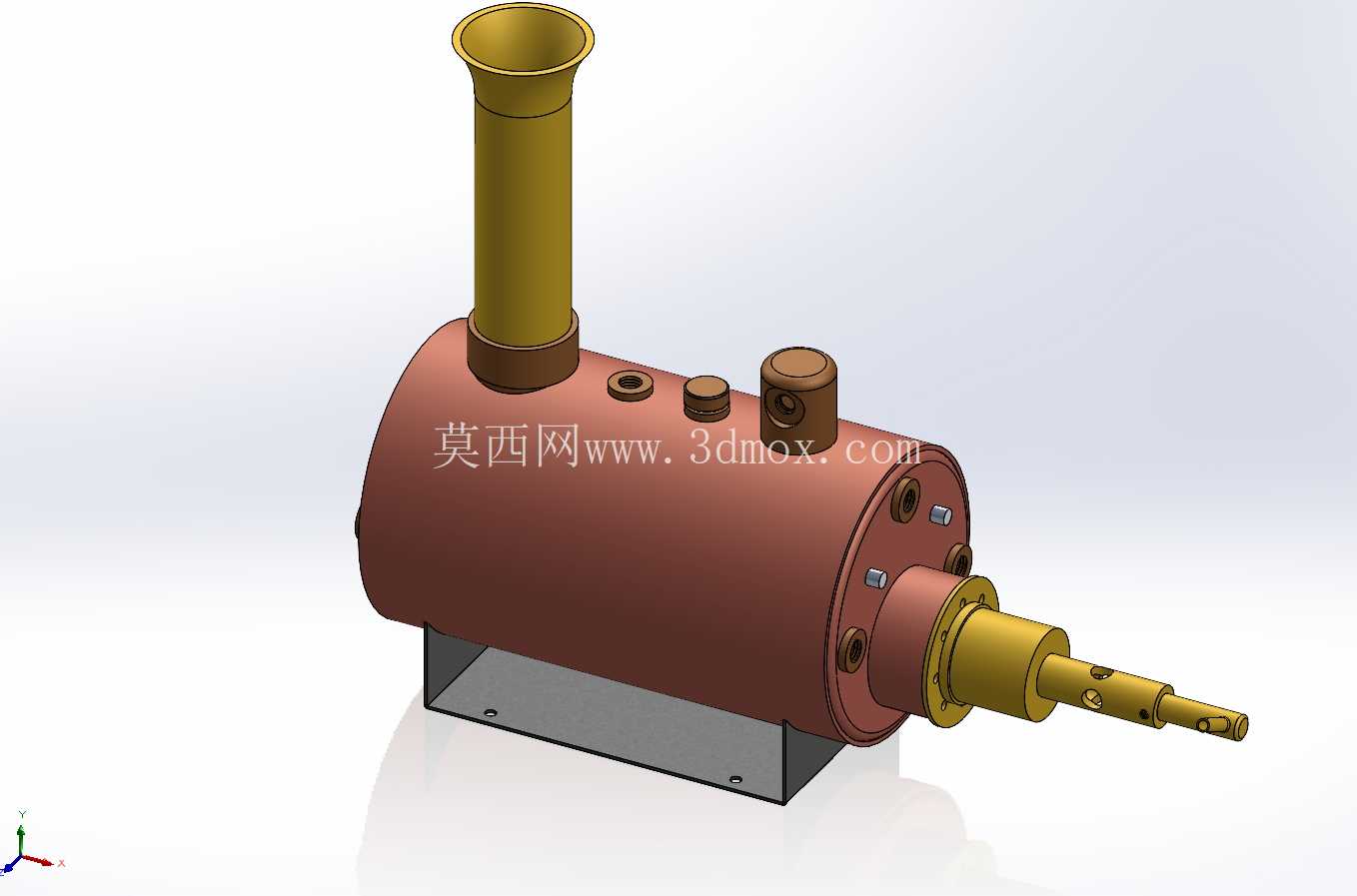

　　在中小型工业供热、商用集中供汽以及民用区域采暖的场景中，卧式燃气锅炉凭借占地紧凑、安装适配性强的特点，一直是热能供应环节的核心设备。这款卧式燃气锅炉的三维结构设计，完全围绕现场安装运维的实际需求展开，首先从安装边界来看，整体采用卧式圆筒炉体搭配底部一体式安装支座的结构，支座预留标准螺栓固定孔位，安装时不需要额外搭建复杂的承重钢架，只要在硬化水平基础上对齐孔位锁紧固定螺栓即可，炉体轴向的进出管路接口、顶部的烟囱接口以及端部的燃烧器安装位，都预留了足够的操作空间，不管是现场管路焊接还是后期阀门检修，都不会出现操作空间干涉的问题。

　　从设备实际用途出发，这款锅炉主要承担低压饱和蒸汽的产出供应任务，可匹配食品加工蒸煮、小型化工反应釜加热、宾馆酒店采暖供热水等多种工况的热能需求，整套结构的功能划分完全贴合锅炉系统的三大核心组成逻辑：给水系统的接口设置在炉体侧上方，配套的水位监测、止回结构安装位做了凸台强化设计，避免长期通水振动导致的接口渗漏；蒸汽输出通路从炉体顶部引出，预留了阀门安装、压力表接装的对应接口位，现场装配时可以直接匹配标准通径的蒸汽管路，不需要额外做变径转接；燃烧系统的安装端设置在炉体轴向端面上，燃烧器插接位做了多层密封槽结构，装配后可以保证燃气燃烧腔的密闭性，避免烟气泄漏到作业环境中。

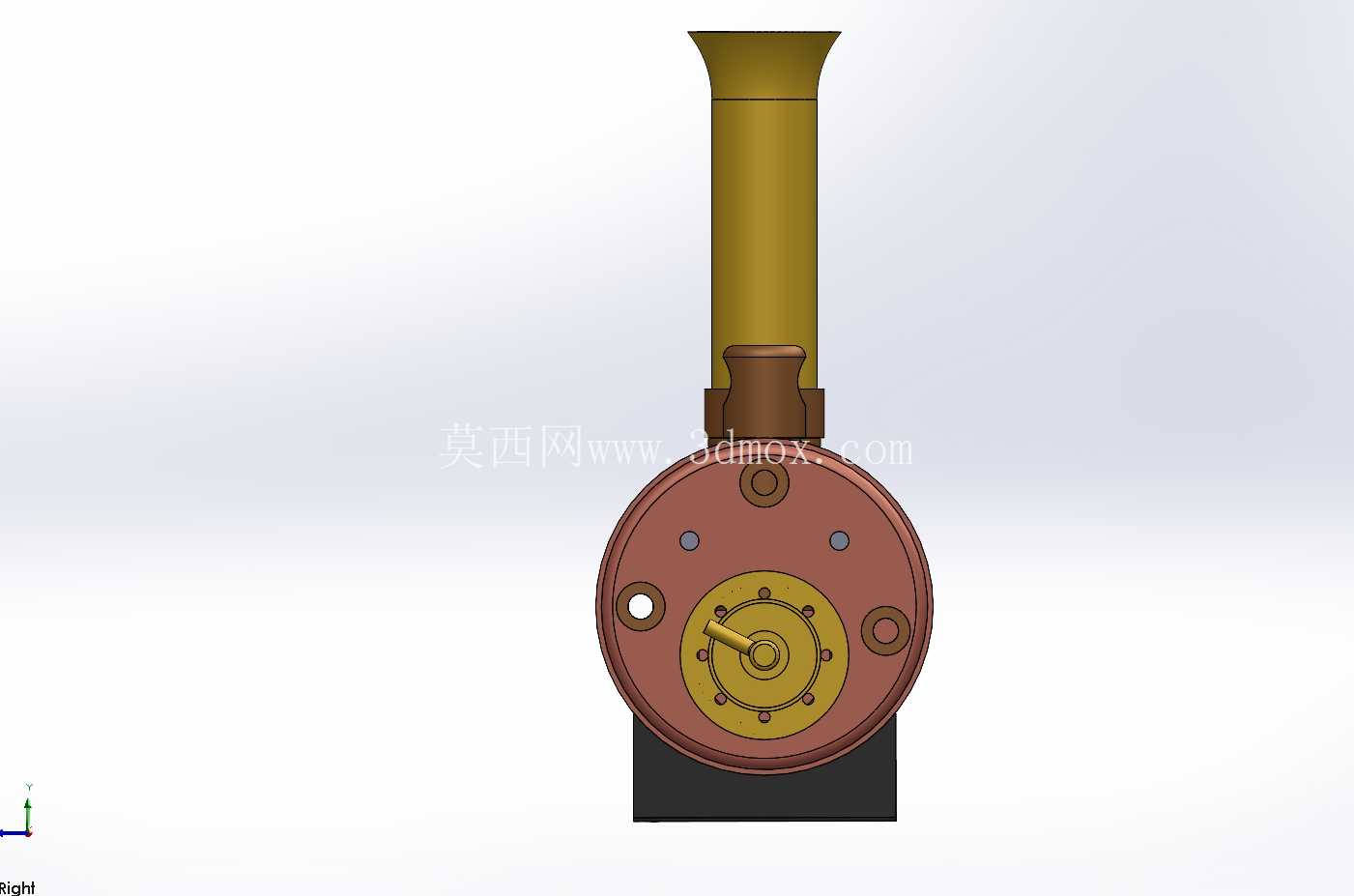

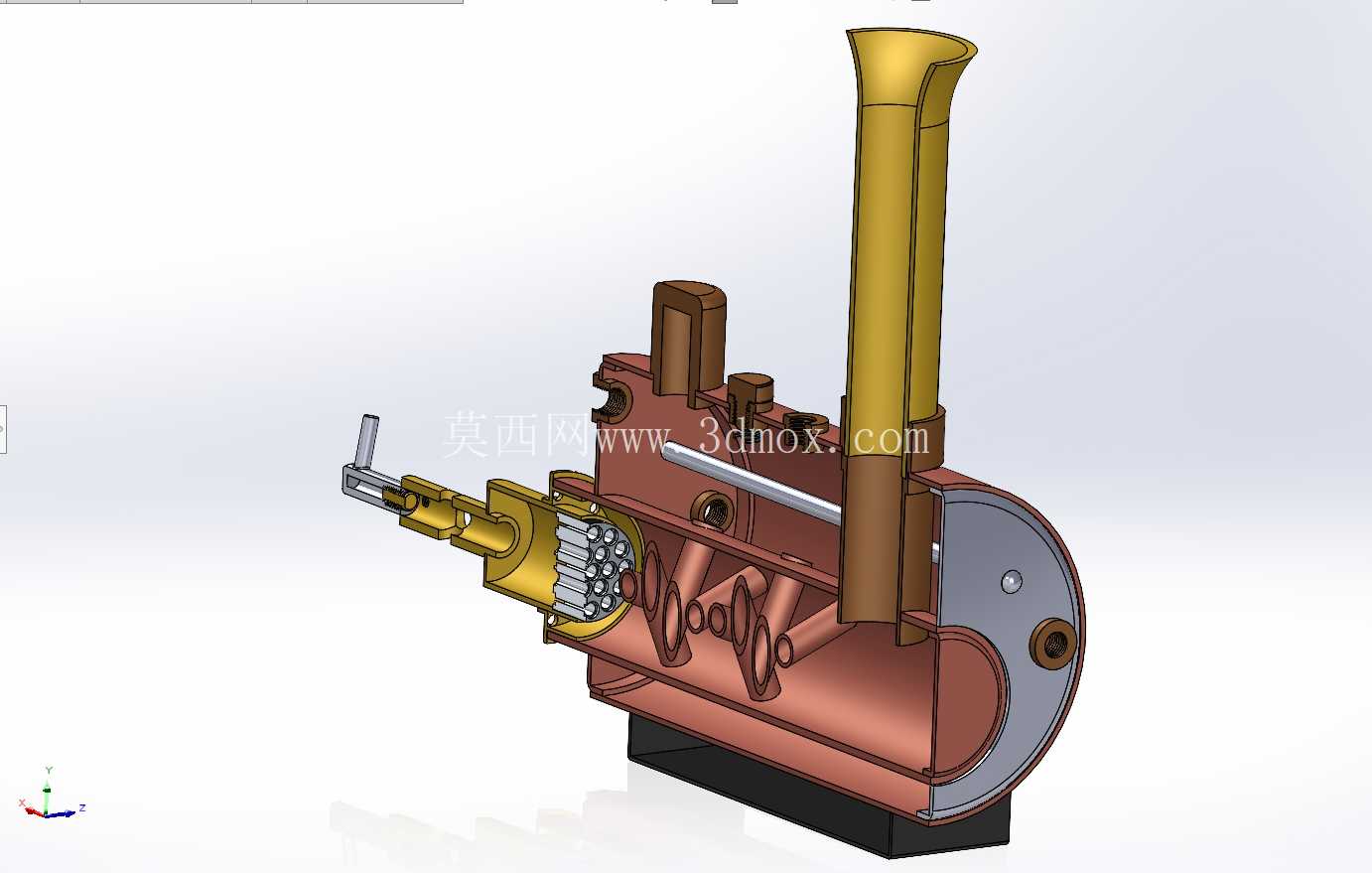

　　设计过程中特意将烟囱接口设置在炉体顶部靠燃烧器对侧的位置，这种布局可以让燃烧产生的高温烟气在炉胆内完成完整的换热流程后再排出，尽可能降低排烟温度，提升整体热效率，炉体侧面预留的多个小口径接口，分别对应水位探装、温度检测、安全阀安装的功能需求，每个接口的凸台高度都经过核算，既保证接口焊接强度，又不会因为凸台过高导致保温层包覆出现空隙。从结构细节来看，炉体外壳采用标准圆筒卷焊结构，端部的法兰端盖通过均匀分布的紧固件和炉体连接，后期需要清理炉胆水垢、检修内部换热结构时，只需要拆卸端盖紧固件即可完成操作，不需要整体切割炉体；底部的安装支座采用折弯钢板焊接成型，和炉体接触的位置做了弧形贴合面，焊接后可以保证炉体承重均匀，不会出现局部应力集中导致的炉体变形；伸出端的燃烧器连接轴做了阶梯轴结构，不同轴段分别对应燃烧器固定、燃气进气、点火组件安装的功能，装配时可以通过轴肩定位快速完成燃烧器的对位安装，减少现场装配的调整时间。

　　在实际选型适配过程中，这类卧式结构的锅炉相比立式锅炉，对安装空间的高度要求更低，很多层高受限的厂房、地下设备间都可以顺利安装，同时卧式炉的水容积更大，蒸汽输出的压力波动更小，对于用汽负荷波动较大的工况适配性更强。建模过程中对所有管路接口的通径、安装孔位的中心距都做了参数化处理，设计人员可以根据实际的供热负荷需求，快速调整炉体长度、接口通径等参数，衍生出不同蒸发量的同系列锅炉结构，不需要重新搭建整体模型框架。另外考虑到现场运维的需求，所有需要定期操作的阀门、仪表安装位都设置在炉体外侧便于操作的高度位置，不需要登高或者探身到炉体下方就可以完成仪表读数、阀门开关操作，日常巡检的效率可以得到明显提升。炉体外部的结构布局也充分考虑了保温层的包覆空间，所有突出炉体的接口高度都保持统一，保温施工时可以直接裁切标准厚度的保温板材贴合安装，不需要针对单个接口做特殊裁切处理，能有效减少现场保温施工的工作量。
