内燃机气门传动摇臂组件结构设计

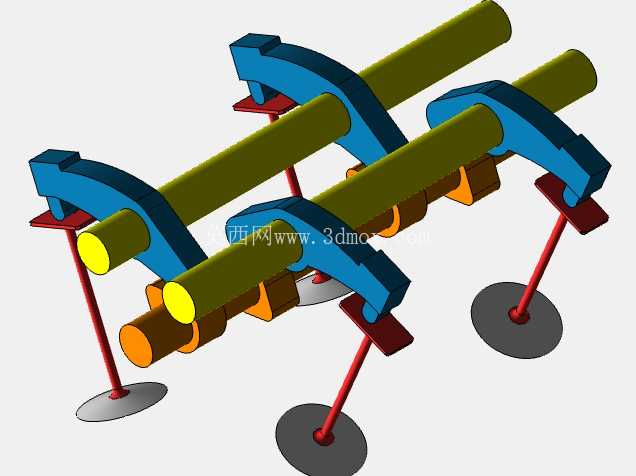

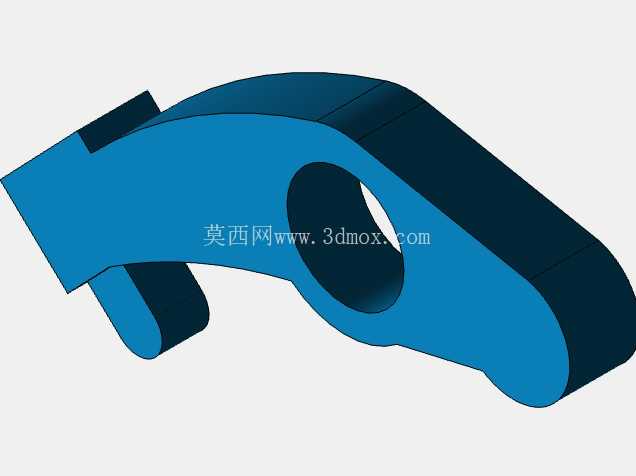

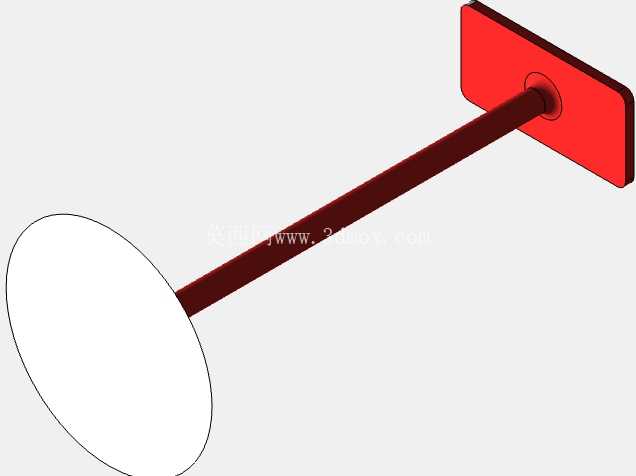

　　这套摇臂组件是内燃机配气机构的核心执行部件，主要应用在小排量四冲程汽油机、柴油机的顶置气门配气系统中，覆盖乘用车动力、小型通用发电机组、园林机械动力等多个应用场景，负责把凸轮轴的旋转轮廓运动精准转化为进排气门的直线往复启闭动作，直接决定发动机的配气相位精度、充气效率与运转稳定性。从结构功能来看，整套组件包含摇臂本体、摇臂轴、支撑座、气门间隙调整螺钉、推杆接触顶帽几个核心部分，其中摇臂采用杠杆式结构设计，以摇臂轴为固定回转支点，两侧臂长根据配气凸轮型线的升程需求做了差异化比例设计，靠近凸轮侧的臂端为圆弧接触面，用来承接凸轮轴凸轮或者推杆传递的顶升力，另一侧臂端加工有螺纹安装孔，用来装配气门间隙调整螺钉，直接与气门杆尾端接触，通过调整螺钉的旋入深度可以精准控制摇臂与气门杆端的预留间隙，补偿发动机热态下气门、摇臂等金属部件受热膨胀产生的尺寸变化，避免热态下气门关闭不严导致的气缸漏气、动力下降问题。

　　摇臂轴采用空心通轴设计，既可以减轻整套组件的往复运动惯量，轴身加工的径向油孔还能连通发动机缸盖的润滑油道，将压力润滑油输送到摇臂与轴的配合摩擦面，形成稳定油膜降低磨损，轴的两端通过支撑座固定在气缸盖上方的安装凸台上，支撑座底部设计有定位销孔，与缸盖顶面的定位销配合保证安装位置精度，相邻摇臂之间装有定距隔套，避免摇臂轴向窜动影响传动精度。设计过程中，摇臂本体的型线经过反复校核，杠杆比严格匹配凸轮轴的最大升程，保证气门的最大开启升程满足发动机不同转速下的进气流量需求，同时摇臂与凸轮、气门杆的接触端都采用了局部淬火硬化处理，表面硬度达到HRC55以上，承受高频往复冲击载荷下不会出现早期点蚀、磨损问题。

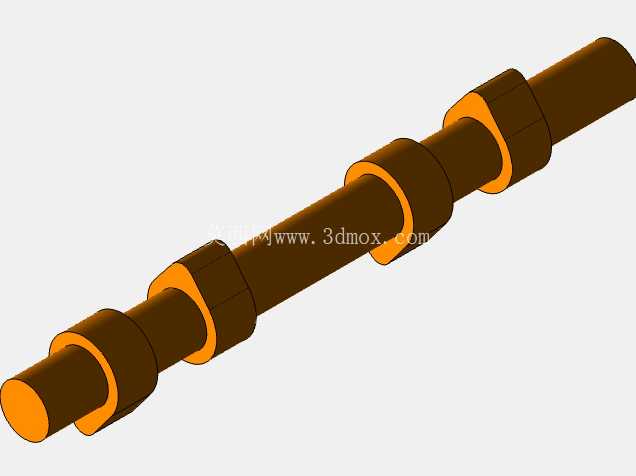

　　安装边界方面，整套组件沿缸盖顶面的凸轮轴或者推杆布置方向平行安装，摇臂轴的中心距与缸盖螺栓的布置位置做了避让设计，不会与缸盖罩的内部加强筋产生干涉，摇臂的最大摆角控制在12度以内，避免摆角过大导致接触端滑移量超标加剧磨损，每个摇臂的轴向定位间隙控制在0.05-0.15mm之间，既保证摇臂转动灵活，又不会出现轴向窜动带来的传动异响。实际运行过程中，当凸轮轴转动到凸轮升程段时，凸轮顶升摇臂的一端，摇臂绕轴转动克服气门弹簧的预紧力压下气门，完成气门开启动作，当凸轮转动到基圆段时，气门弹簧的回弹力带动气门回位，同时推动摇臂反向转动始终贴紧凸轮表面，保证气门完全关闭，整套组件的运动惯量经过严格配重优化，适配发动机最高6000转每分钟的运转工况，不会出现高转速下的气门飞脱、摇臂跳动等配气失准问题。
