直列四缸内燃机曲柄活塞组结构

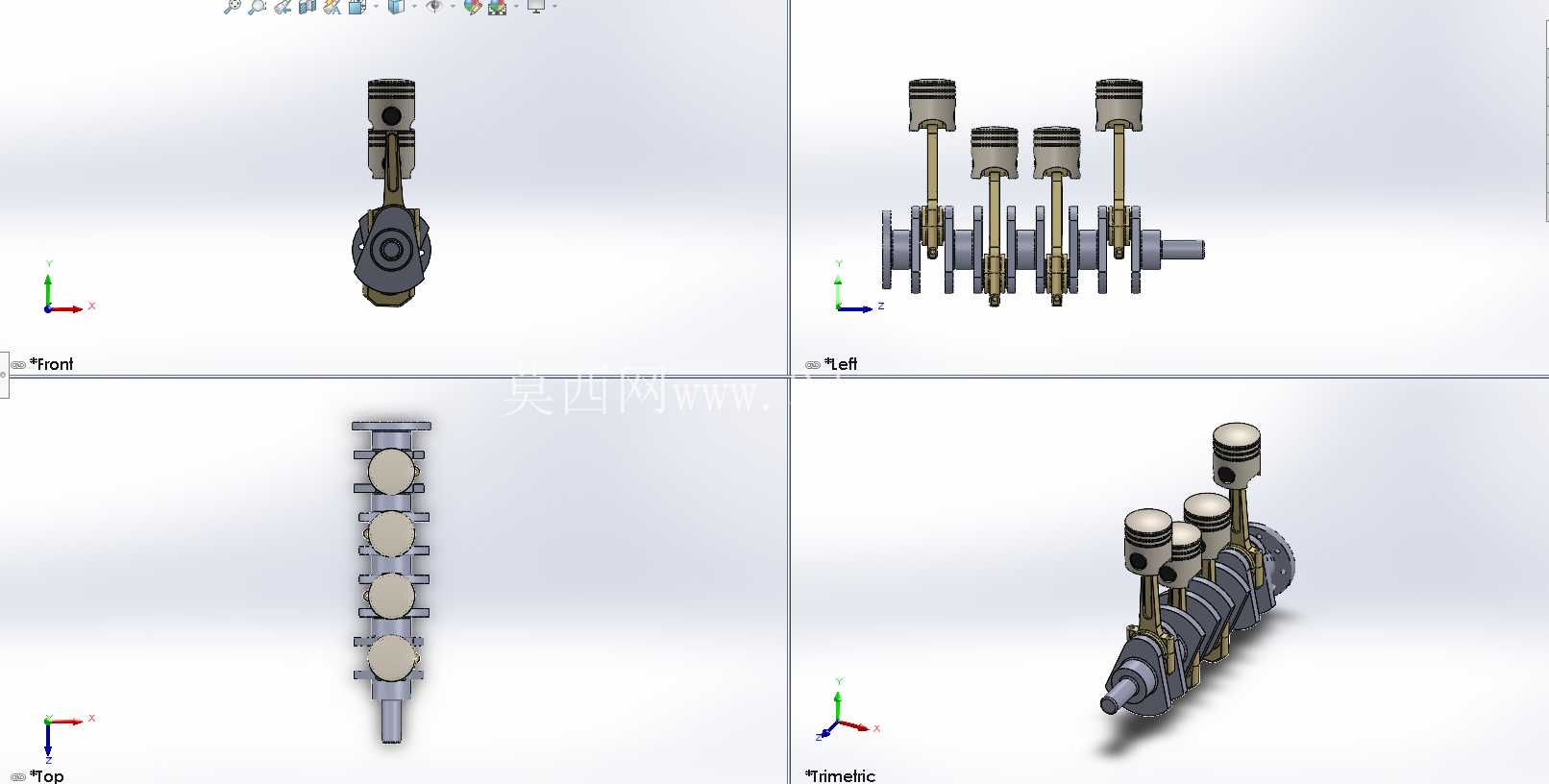

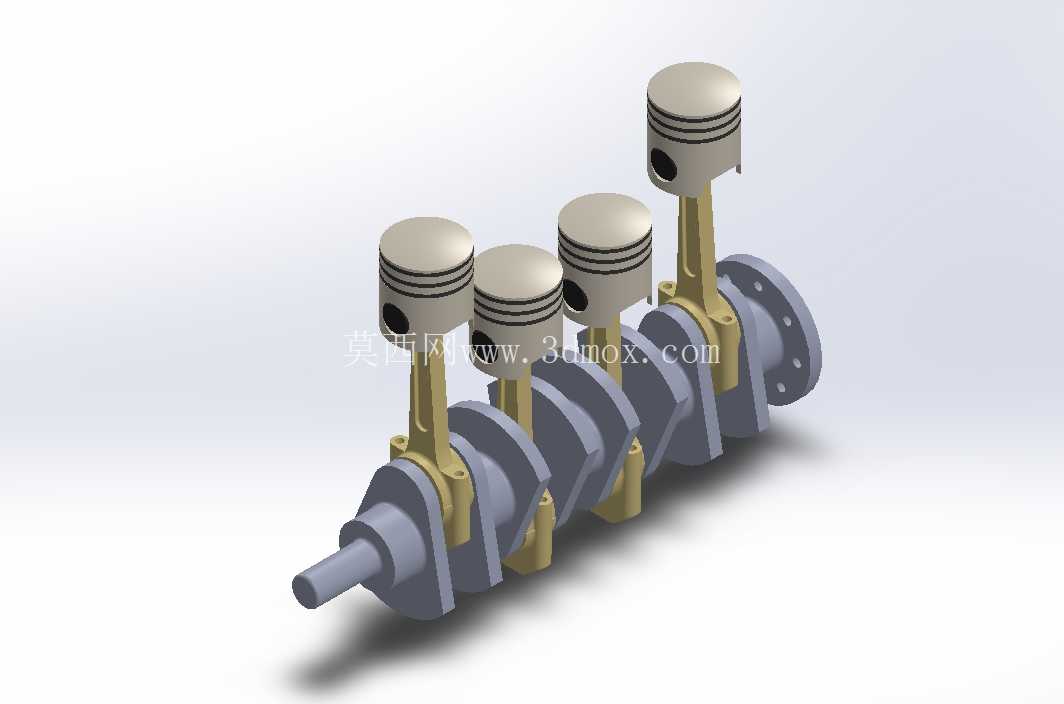

　　这套直列四缸曲柄活塞组件，是小排量往复式内燃机的核心运动总成，日常在乘用车动力单元、小型通用发电机组、农用机械动力头、轻型工程机械动力源场景中都能见到同结构的量产应用，核心作用是把气缸内燃油燃烧释放的热能，通过活塞往复运动转换为曲轴的旋转扭矩，向外输出可用动力。从结构设计逻辑来看，整套组件采用直列四缸等间距排布，相邻缸的曲柄销相位差设置为180度，刚好匹配四冲程发动机的做功间隔，能保证曲轴每旋转两周，四个气缸依次完成进气、压缩、做功、排气的完整循环，让动力输出的平顺性达到最优，避免出现单缸机那种明显的动力脉冲冲击。

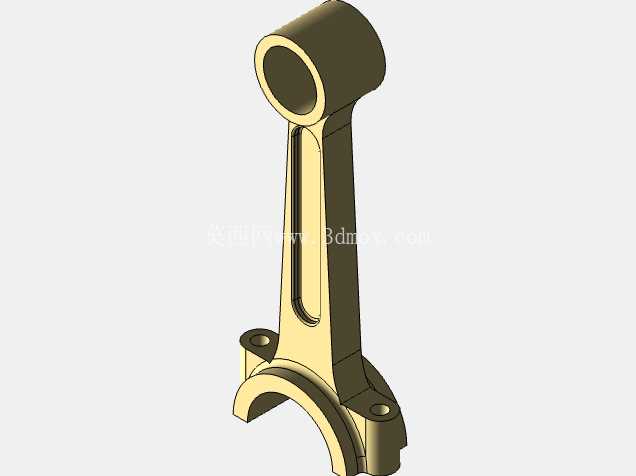

　　活塞部分采用了典型的汽油机活塞结构，顶部为平顶设计，适配平顶燃烧室的压缩比需求，裙部预留了活塞销的安装孔位，三道环槽分别对应两道气环与一道油环，气环负责密封燃烧室的高压燃气，避免压缩与做功行程的压力泄漏，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧。活塞与曲轴之间通过工字形截面的连杆连接，连杆小头通过活塞销与活塞铰接，大头采用剖分式结构与曲轴的曲柄销配合，轴瓦位置预留了润滑油道的对应空间，保证高速运转时摩擦副能得到持续的压力润滑。

　　曲轴部分采用整体式锻造结构的设计逻辑，四个曲柄销分别对应四个连杆的安装位，前后端分别设置了主轴颈，用于支撑整个曲轴在缸体主轴承座上的旋转，曲轴末端带有法兰结构，用于连接飞轮或者动力输出端的传动部件，前端的轴颈则预留了正时齿轮、皮带轮的安装位置，用来驱动配气机构与冷却水泵、发电机等附件。从安装边界来看，整套组件的轴向总长度适配常规1.0-1.6L排量直列四缸机的缸体内部安装空间，曲轴主轴颈的同轴度公差在建模时按照量产件的要求做了基准统一，四个活塞的顶面高度差控制在装配允许的公差范围内，避免出现各缸压缩比不一致的问题。

　　实际装配时，活塞需要按照对应的缸序分组选配，连杆大头的螺栓需要按照规定扭矩分次拧紧，曲轴的轴向窜动量需要通过止推片调整到设计区间，防止运转过程中出现轴向窜动导致的异常磨损。这套结构在建模时还原了各部件的运动干涉检查逻辑，活塞在上止点与下止点位置时，都不会与气缸盖、曲轴平衡块发生碰撞，连杆在摆动过程中也不会与缸体的缸筒下沿产生干涉，完全符合实际量产机型的装配要求。对于做内燃机设计、教学演示、动力总成选型的从业者来说，这套结构可以直观展示四冲程发动机的核心运动原理，也能作为同类型动力单元结构设计的参考基准，帮助理解曲柄连杆机构的运动学关系、受力传递路径，以及各部件之间的配合公差要求。
