单缸内燃机曲柄连杆配气机构总成结构

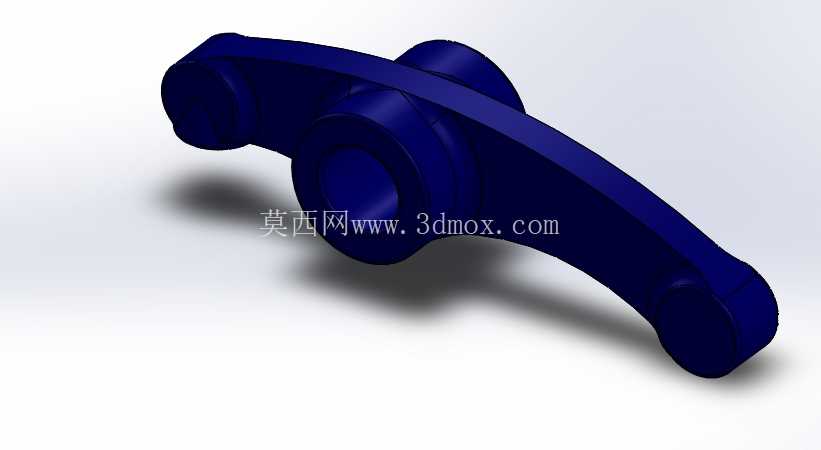

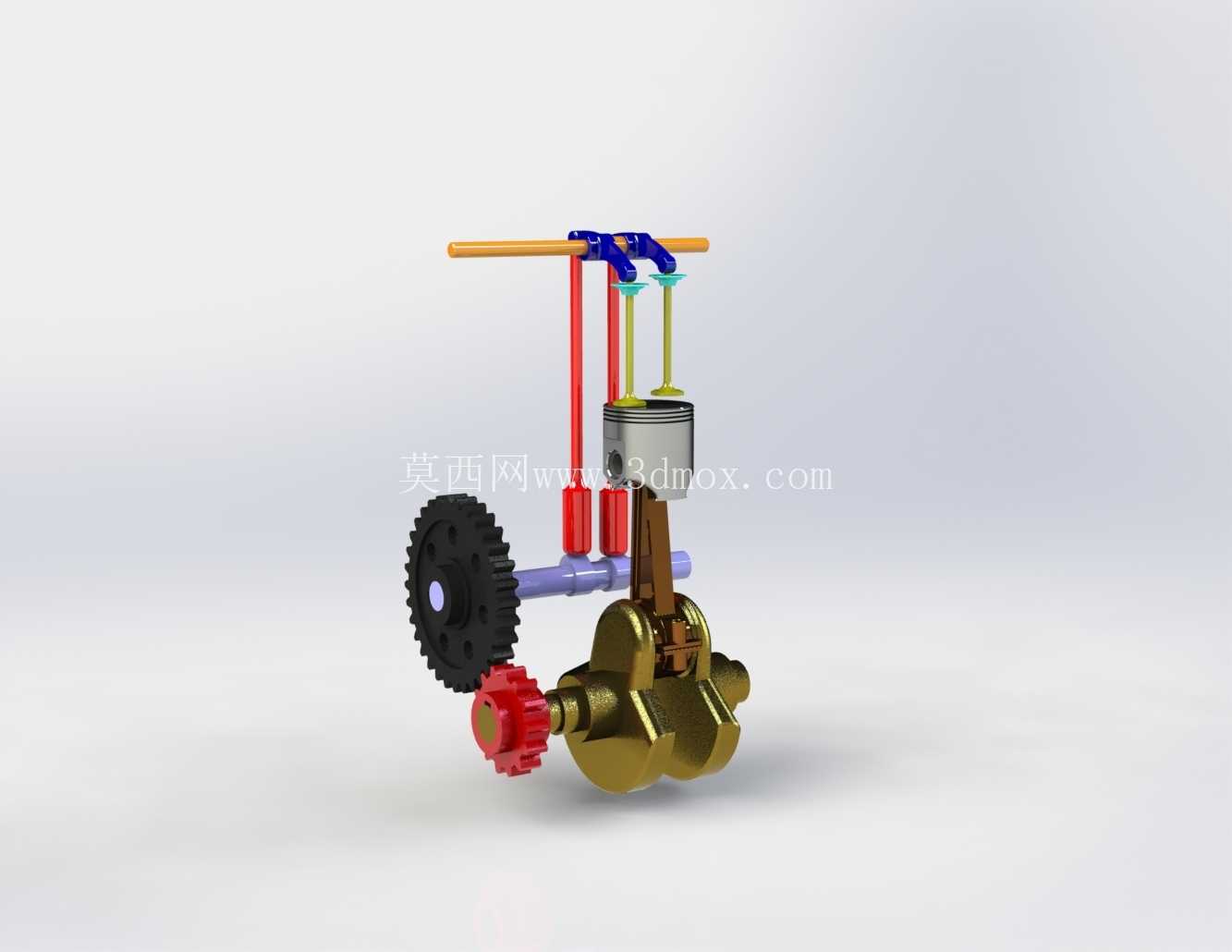

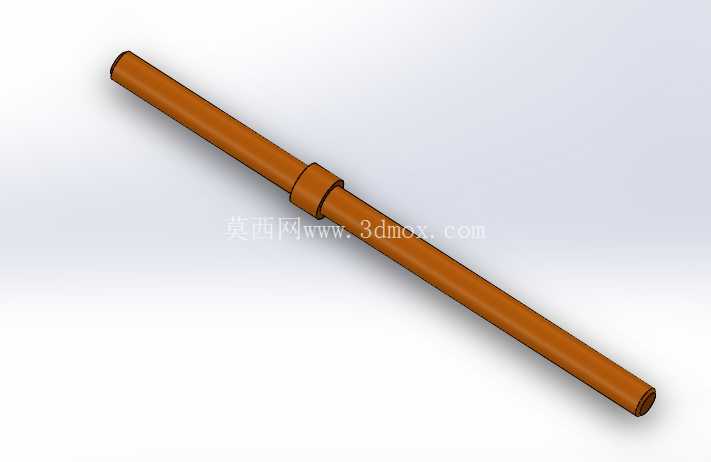

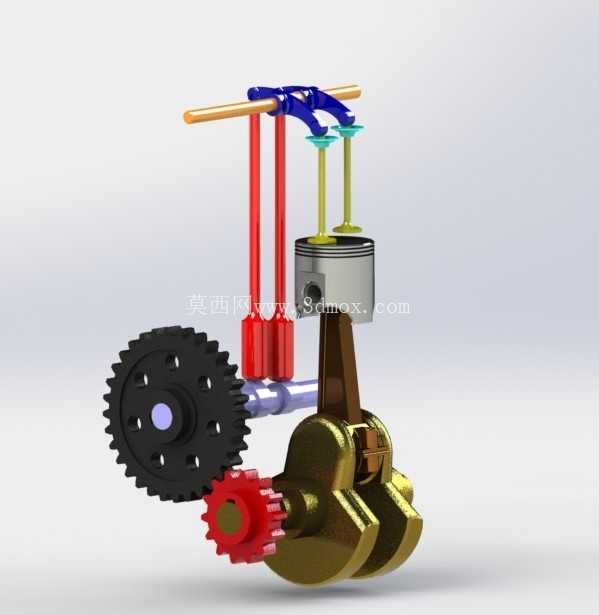

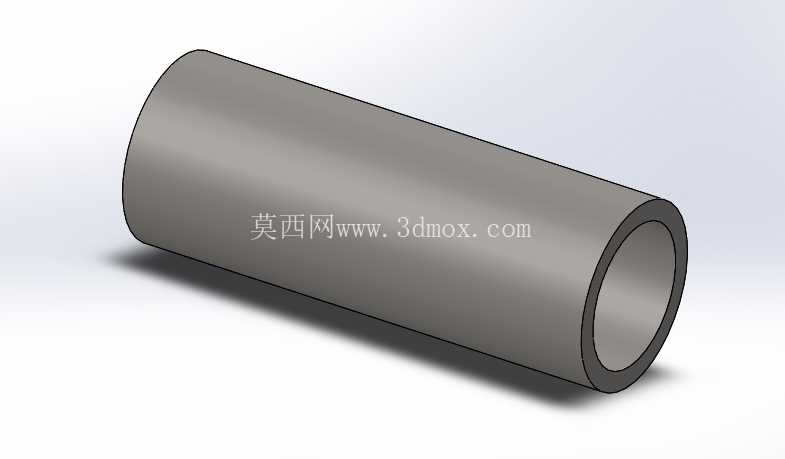

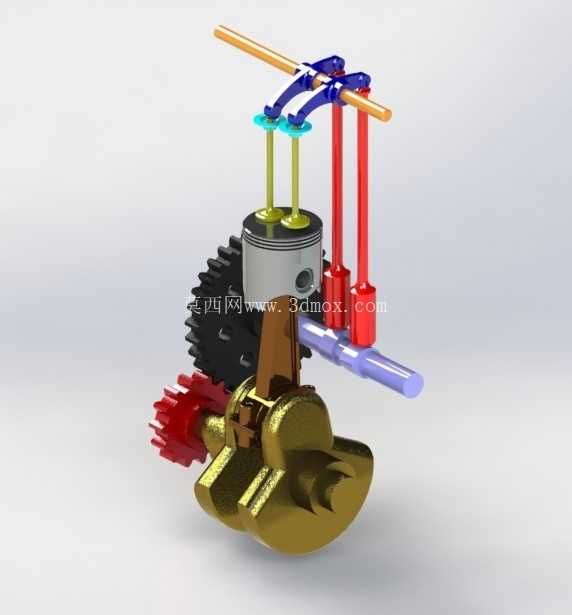

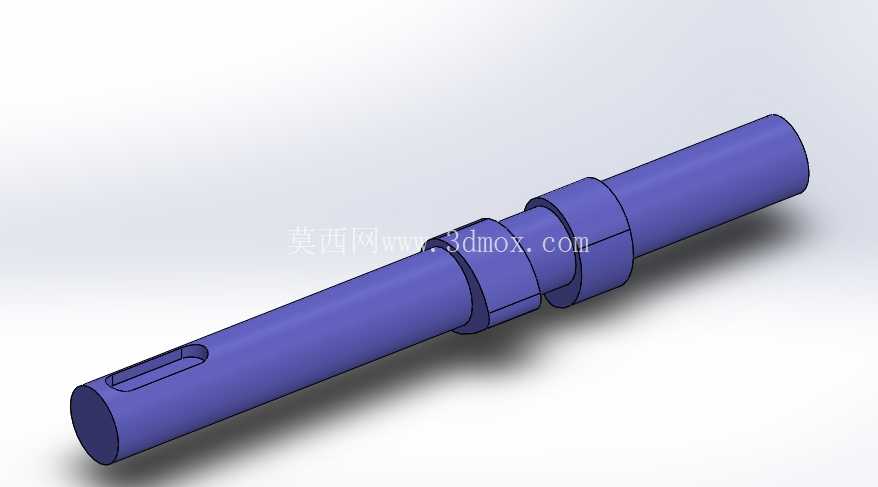

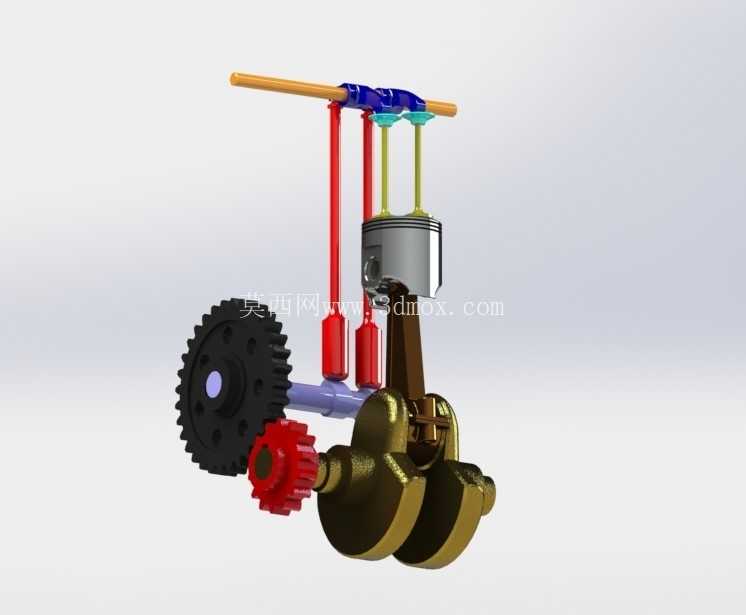

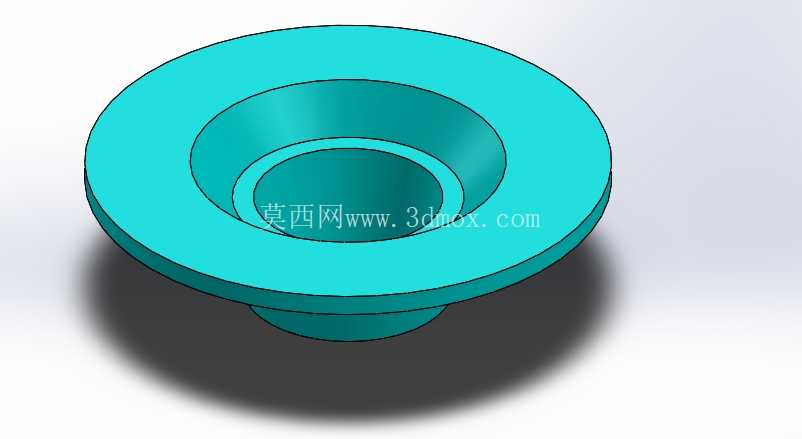

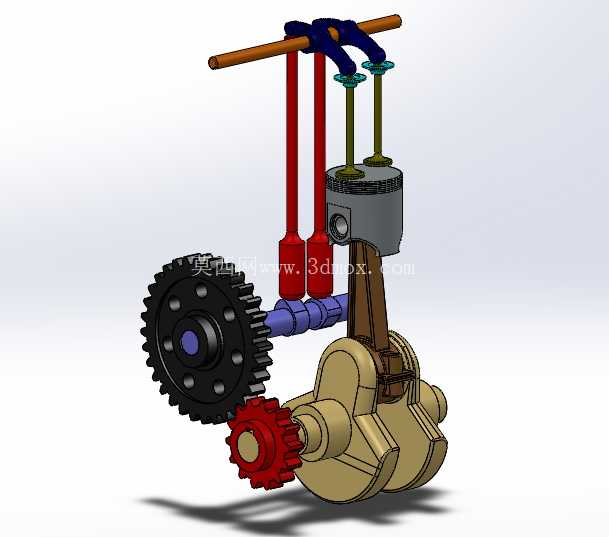

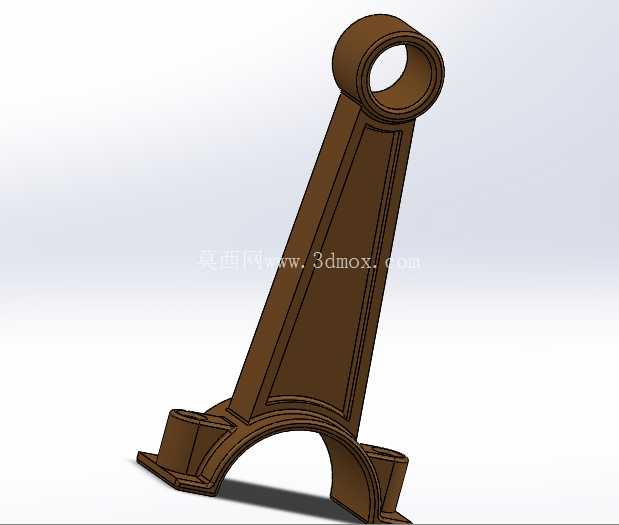

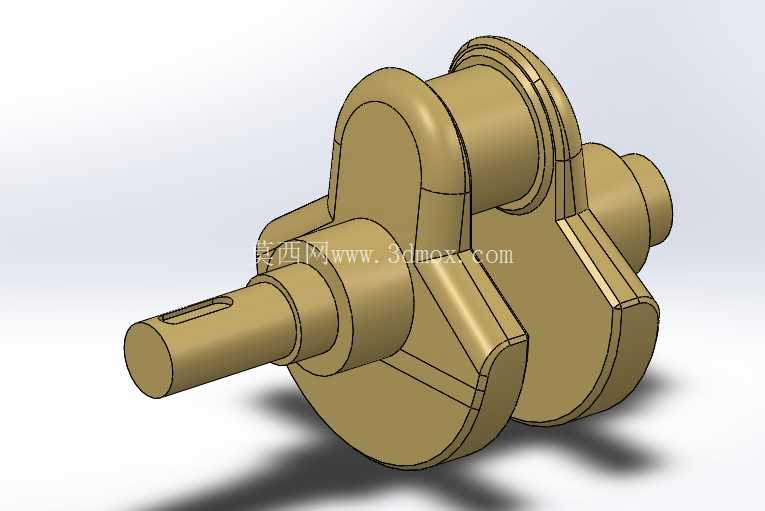

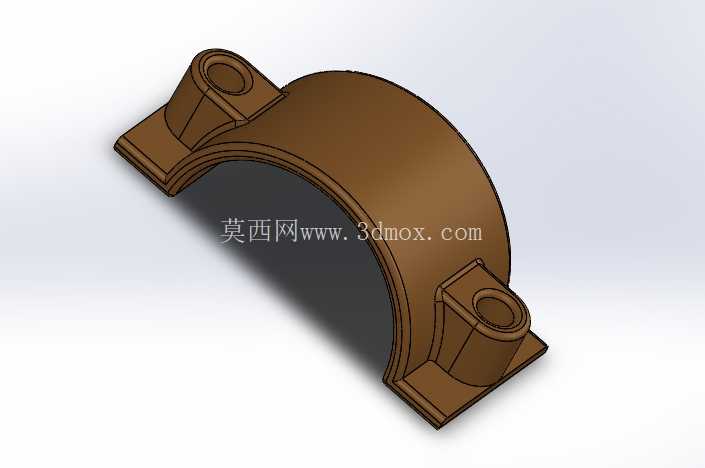

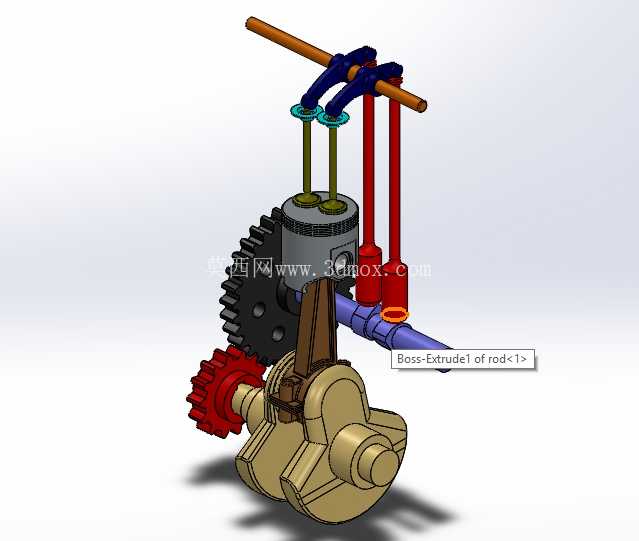

　　模型中完整呈现了曲柄连杆组件的配重平衡结构，曲轴下端的扇形配重块与连杆轴颈的偏心质量做了对应匹配，在实际设计中，这类配重的质心偏移量需要严格匹配活塞、连杆往复运动的惯性力，才能将高速运转时的一阶往复惯性力抵消到合理区间，避免整机出现横向、纵向的异常振动，影响配套设备的安装稳定性。配气侧的结构采用了顶置气门设计，两根进排气门通过挺柱、推杆与曲轴端的正时齿轮形成传动链路，模型中不同颜色的推杆分别对应进气与排气控制回路，正时传动采用了大小齿轮啮合的直齿传动结构，大齿轮与曲轴输出端同轴布置，小齿轮与凸轮轴端联动，传动比严格匹配四冲程动力的工作循环，保证曲轴每旋转两周，凸轮轴完成一周转动，精准控制进排气门的开闭时序，匹配活塞运行到上止点、下止点的对应相位，避免出现气门与活塞运动干涉的问题。这套结构模型还原了单缸内燃动力核心的运动传递与配气协同逻辑，覆盖了从动力输出到进排气控制的完整核心链路，可作为小排量通用动力设备的结构设计参考，广泛适配通用小型发电机组、园林机械、小型摩托动力、农用微耕设备等场景的核心动力单元结构验证。从实际工况适配角度看，这类单缸动力结构常应用在对空间占用要求严苛、输出功率覆盖3-15kW区间的通用动力场景，结构本身的轻量化设计、运动件的动平衡调校直接决定设备运行的振动幅度、噪声水平与连续运转寿命。

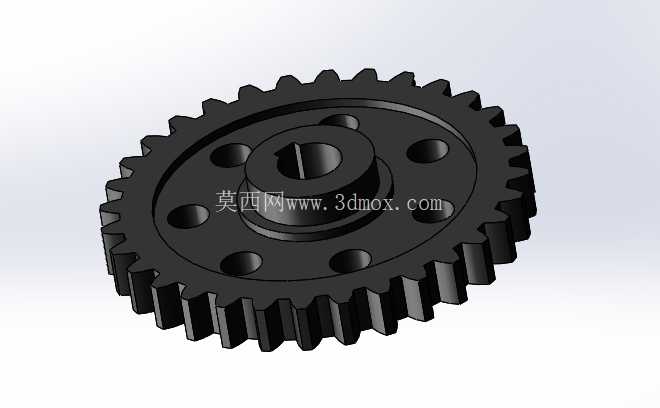

　　活塞组件部分还原了活塞环槽、活塞销座的细节结构，活塞销采用全浮式设计的安装边界，连杆小头与活塞销的配合间隙、连杆大头与曲轴连杆轴颈的配合公差，在实际加工中都需要根据热膨胀量预留合理间隙，保证高温工况下运动副不会出现卡滞，同时避免间隙过大导致的敲击异响。齿轮传动部分除了正时齿轮组，还预留了动力输出端的齿轮接口，可外接机油泵、冷却风扇等附属部件的传动链路，齿轮的齿形参数、啮合侧隙在设计时需要兼顾传动噪声与传动效率，直齿结构虽然加工难度低、传动精度易保证，但高速运转时的啮合噪声要高于斜齿结构，因此这类结构常应用在转速不超过6000rpm的通用动力场景。

　　从安装边界来看，整套核心机构的轴向尺寸、径向安装孔位都需要匹配箱体的铸造腔体，曲轴两端的轴承安装位需要同轴度公差控制在0.02mm以内，避免曲轴运转时出现附加弯矩导致的轴承过早磨损；气门导管的安装角度需要与气门座圈的锥面严格对中，保证气门关闭时的密封性能，避免气缸压力泄漏导致动力输出不足。模型中呈现的各部件相对位置关系，可直接用于干涉检查验证，在设计阶段排查运动过程中部件之间的碰撞风险，比如活塞运行到上止点时与气门的最小安全距离、连杆摆动时与曲轴箱内壁的间隙、正时齿轮啮合时的轴向窜动量边界，这些细节都直接影响样机试制的成功率，减少后续改模的成本。

　　在实际工程应用中，这类核心结构的三维建模需要先确定缸径、行程、压缩比这些核心参数，再反向推导曲柄半径、连杆长度、配气凸轮型线，最后匹配正时齿轮的传动比，整个设计过程需要反复做运动仿真验证，确认各运动部件的运动轨迹无干涉，运动件的受力在材料允许的强度范围内，才能进入后续的工程图绘制与样机加工环节。这套模型将分散的核心部件按实际装配关系整合，清晰呈现了动力从燃油燃烧做功推动活塞往复运动，通过连杆转化为曲轴旋转运动，同时通过齿轮传动驱动配气机构完成进排气动作的完整工作逻辑，对于刚接触内燃机结构设计的从业者来说，能快速建立核心机构的空间装配认知，对于有经验的设计人员来说，也可作为同类型动力结构方案选型的参考，对比不同配气结构、传动结构的布局差异，优化自身设计方案的空间利用率与运行可靠性。
