卧式不锈钢车载储油供油装置结构设计

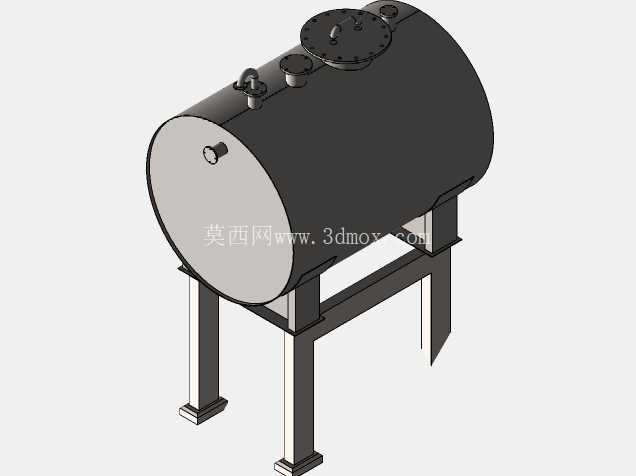

　　该储油装置主要适配小型通用动力设备、改装作业车辆、野外作业机组的燃油供给场景，可在无固定供油网络的野外施工、林区作业、小型农机配套场景下承担燃油存储与稳定供油的功能，替代传统塑料油箱应对复杂工况下的磕碰、温度交变使用需求。整体采用卧式圆柱罐体结构，相较于方形箱体，圆柱壳体内应力分布更均匀，在同等壁厚下可承受更高的内部燃油蒸汽压力，同时卧式布局可降低整机重心高度，安装在移动设备上时可减少行驶或作业过程中的燃油晃荡冲击，降低侧翻风险。

　　罐体顶部集成设置了三组功能接口，居中位置为带快开压盖的加注口，可适配常规加油枪直接加注，压盖内置密封胶圈，可避免车辆倾斜、颠簸工况下的燃油溢漏，同时加注口口径预留了足够的滤网安装空间，可在加注环节拦截燃油内的杂质，避免杂质进入供油回路堵塞喷油部件。加注口旁侧设置的弯管接口为通气接口，平衡罐体内部与外界大气的压力差，避免燃油持续消耗后罐内形成负压导致供油中断，也可避免高温环境下燃油蒸发导致罐内压力过高引发密封失效。另一组侧向引出的接头为出油接口，接口位置靠近罐体端盖下部，可保证罐内燃油在低液位状态下仍能顺利吸出，减少无法利用的残余燃油量。

　　罐体底部配套的四支支腿采用等边角钢焊接成型，支腿与罐体之间采用弧形贴合面焊接，增大接触受力面积，避免长期承重导致焊缝开裂，每支支腿底部都加工有安装固定孔，可通过螺栓将整套装置固定在设备机架的安装平面上，支腿的高度设计预留了足够的底部操作空间，方便后期安装放油螺塞、检修供油管路，也可避免罐体直接与安装基面接触，减少基面凝水、泥污对罐体底部的腐蚀。设计阶段针对罐体的安装边界做了明确约束，罐体总长度控制在适配小型设备机架的安装范围内，圆柱段直径经过容量核算，可满足常规小型动力设备8-12小时的连续作业燃油需求，支腿的安装孔位间距按照通用小型机架的横梁间距做了适配，可直接匹配多数通用机组的安装位无需额外改孔。

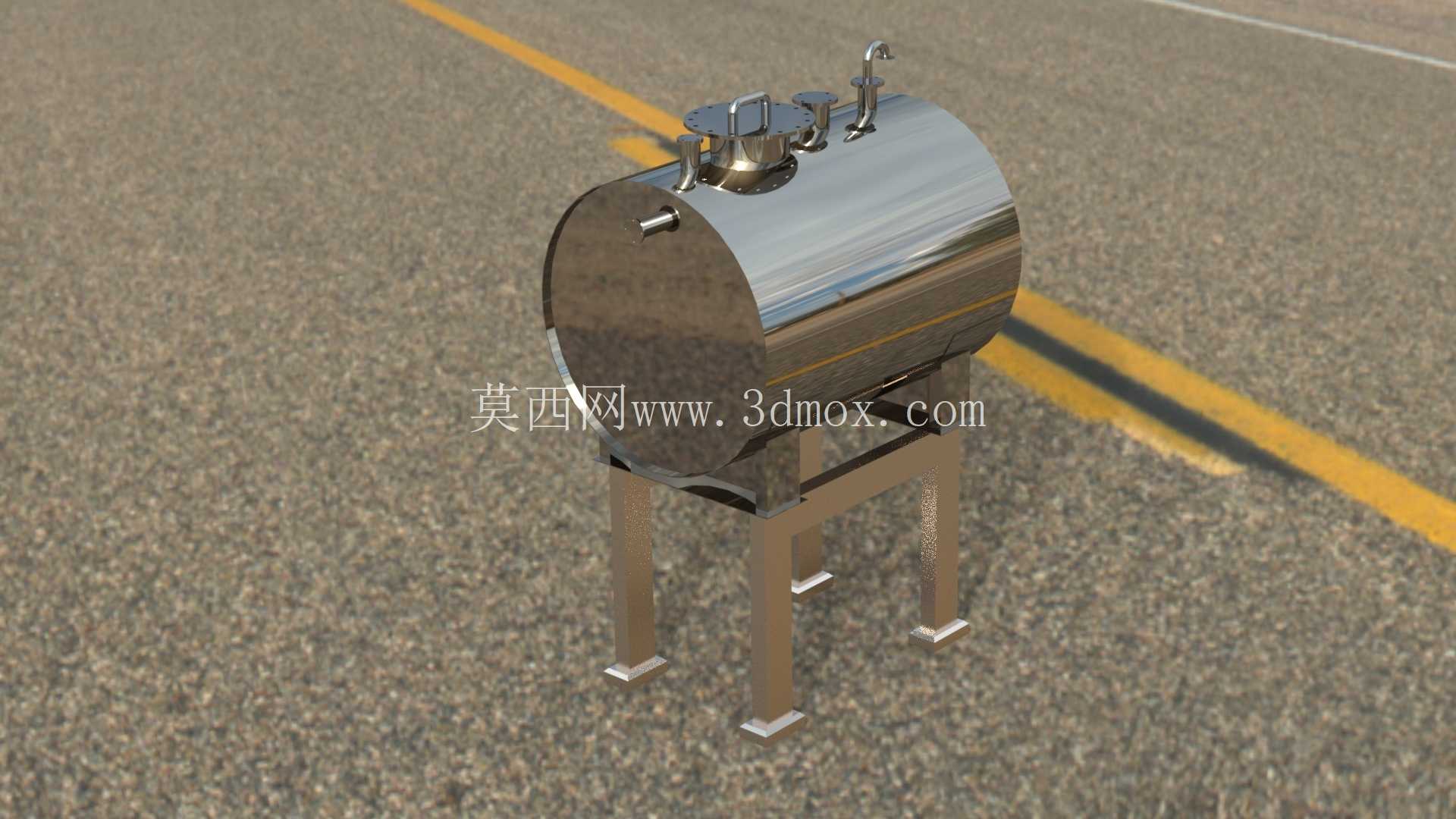

　　罐体材质选用镜面不锈钢板材卷制焊接，焊缝处做了满焊后抛光处理，既可以降低燃油对罐体的腐蚀速率，延长装置使用寿命，也可减少罐体外部的锈蚀挂污，日常维护仅需简单擦拭即可保持外观整洁。在结构强度校核环节，针对罐体满油状态下的承重做了受力仿真，支腿可承受3倍满载重量的冲击载荷，适配移动设备在颠簸路面行驶的工况，罐体端盖采用冲压成型的椭圆形封头，相较于平盖可承受更大的内部压力，避免长期使用后出现端盖鼓胀变形的问题。供油接口的管径按照常规小型汽油机、柴油机的供油流量需求匹配，可直接对接标准规格的燃油软管，无需额外加装变径接头，通气接口内置了简易的防溢结构，即使装置出现短时倾斜，也不会有大量燃油从通气口溢出。整套装置的结构设计充分考虑了野外使用的维护便利性，罐体底部最低位置预留了放油螺塞的安装位，可在更换燃油品种、长期存放时彻底排空罐内残余燃油与沉积杂质，顶部加注口的压盖采用通用快开结构，无需专用工具即可开启加注，日常检查、维护的操作门槛较低。
