CFD仿真训练用喷射器结构三维设计

　　在流体输送、混合反应类工业场景中，喷射器是依靠高压工作流体卷吸低压流体完成能量传递、介质输送或混合的核心部件，常应用于真空系统抽气、化工介质混合、暖通流体输送、污水处理曝气等工况，无需额外动力源即可实现流体的增压、混合与输送，结构可靠性直接影响整套流体系统的运行效率。本次设计的喷射器结构，核心定位是面向CFD仿真训练的简化结构模型，在建模过程中刻意省略了实际工业产品中的密封槽、安装法兰螺栓孔、壁厚加强筋等非核心流道特征，将建模重心完全放在内部流道的型线准确性上，方便仿真人员快速划分网格、调整边界条件开展流场计算训练，避免过多细小特征导致网格划分工作量陡增、仿真计算收敛难度加大。

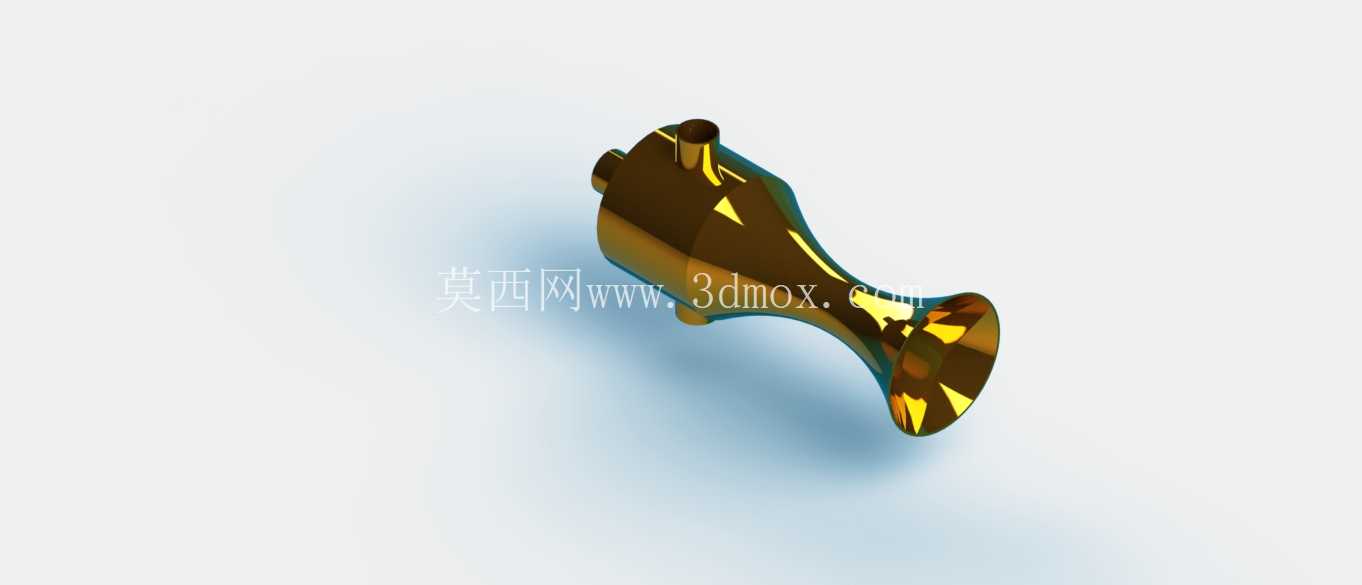

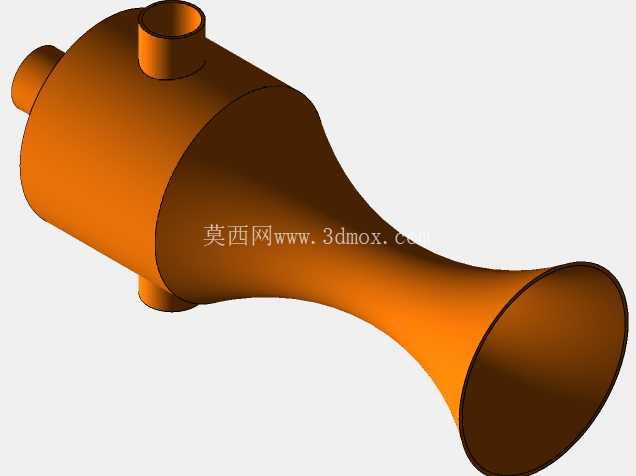

　　从结构布局来看，该喷射器采用经典的拉瓦尔喷管+混合室+扩压段的三段式结构，高压工作流体入口设置在结构左侧的小直径圆柱接口，接口内径匹配常规仿真训练中常用的入口边界尺寸，工作流体经该接口进入后，先经过收缩段加速至音速，再通过喉部扩张段达到超音速，在混合室区域形成低压区卷吸被引射流体；被引射流体入口设置在结构上部的垂直圆柱接口，接口轴线与主工作流道轴线垂直相交，该接口的内径尺寸经过简化处理，保证引射流道与混合室的衔接处无突兀台阶，避免仿真过程中出现不必要的局部涡流干扰训练结果判断；混合室采用等直径圆柱段设计，长度与直径的比值控制在常规训练模型的合理区间，保证高压工作流体与被引射流体在该段内充分完成动量交换，减少后续扩压段的流动损失；扩压段采用平滑的锥形扩张结构，型线曲率连续无拐点，将混合后的流体动能逐步转化为压力能，最终从右侧大直径喇叭口流出，扩压段的出口直径设置为匹配常规仿真出口边界的尺寸，方便直接套用通用边界条件开展计算。从安装边界来看，该模型整体为轴对称结构（除上部垂直引射接口外），整体长度方向的尺寸比例按照常规工业喷射器的尺寸比例缩放，三个外接接口的端面均设置为平整的垂直于接口轴线的平面，方便在装配环境中快速对接管路模型，也方便在仿真前处理中直接选取接口面设置边界条件；模型外壁采用等壁厚简化处理，未设置额外的安装支脚、连接耳板等结构，因为作为仿真训练用模型，无需考虑实际安装固定的结构细节，仅需保证内部流道的几何准确性即可。在设计思路上，该模型完全围绕CFD仿真训练的需求开展，所有结构特征的取舍都以降低前处理难度、突出流场核心特征为目标：比如省略了实际产品中为了加工方便设置的工艺倒角、退刀槽，避免这些小尺寸特征在网格划分时需要加密局部网格，增加不必要的计算量；所有流道衔接处都做了相切过渡处理，保证流道壁面光滑连续，避免几何尖角导致仿真计算中出现非物理的局部高压或涡流，影响训练人员对流场基本规律的判断；模型的壁厚设置为均匀值，既可以满足固体域热流耦合仿真的需求，也不会因为壁厚变化导致网格质量下降。

　　在实际工程应用中，这类简化结构模型是CFD入门训练的常用载体，训练人员可以通过调整工作流体压力、引射流体压力、出口背压等参数，观察喷射器内部的速度场、压力场分布，理解超音速流动、激波产生、动量交换等流体力学基本现象，也可以通过修改喷管喉部尺寸、混合室长度、扩压段扩张角等参数，对比不同结构参数对喷射器工作效率的影响，掌握流体机械结构优化的基本方法。需要注意的是，该模型为训练用简化结构，未考虑实际加工中的工艺约束、材料强度要求、密封连接要求等工程实际因素，不能直接用于实际产品的生产加工，仅可作为仿真训练、原理演示、结构认知的三维载体使用。

　　从外形尺寸的比例关系来看，该模型的主工作流道总长度与最大出口直径的比例约为4:1，高压工作流体入口直径与引射流体入口直径的比例约为1:1.2，混合室直径与高压入口直径的比例约为2:1，这些比例参数均参考了常规喷射器的设计经验值，保证模型的流场特性与实际工业产品的流场规律一致，避免因为比例失调导致仿真结果与实际规律偏差过大，失去训练意义。在建模过程中，所有旋转对称特征均采用旋转凸台特征生成，垂直引射接口采用拉伸凸台特征与主体合并，所有特征之间均采用布尔运算合并为单一实体，无多余的零碎曲面或实体，保证模型导入各类仿真软件时不会出现几何错误、缺失面、非流形几何等问题，减少仿真前处理中几何修复的工作量。
