分布式光伏用矩形太阳能电池板结构设计

　　在分布式光伏电站、户用离网供电系统、户外便携储能配套、小型风光互补路灯供电等场景中，太阳能电池板是核心的光电转换载体，本次设计的矩形光伏电池板，针对中小功率供电场景的安装适配需求做了结构优化，区别于常规大尺寸并网组件，更适配空间受限的安装点位。从实际使用需求出发，该电池板的核心功能是将入射太阳光的辐射能通过半导体PN结的光生伏特效应转换为直流电能，可直接为匹配电压的直流负载供电，也可接入充放电控制器为储能蓄电池补能，或是通过逆变器转换为交流电供交流负载使用，在无电网覆盖的野外监测站点、牧区户用供电、临时施工点位临时供电等场景下，无需铺设长距离输电线缆即可实现稳定电能供给。

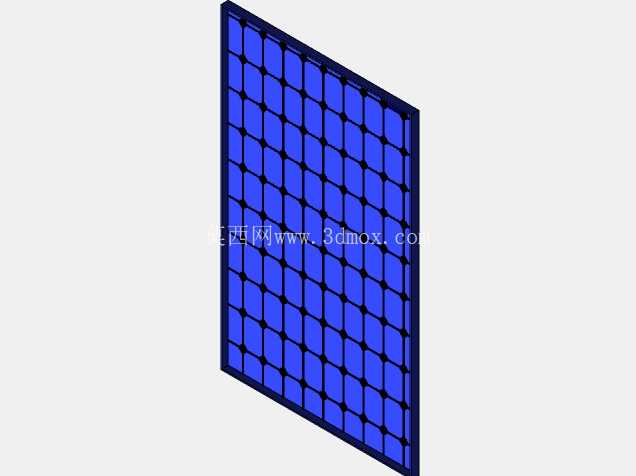

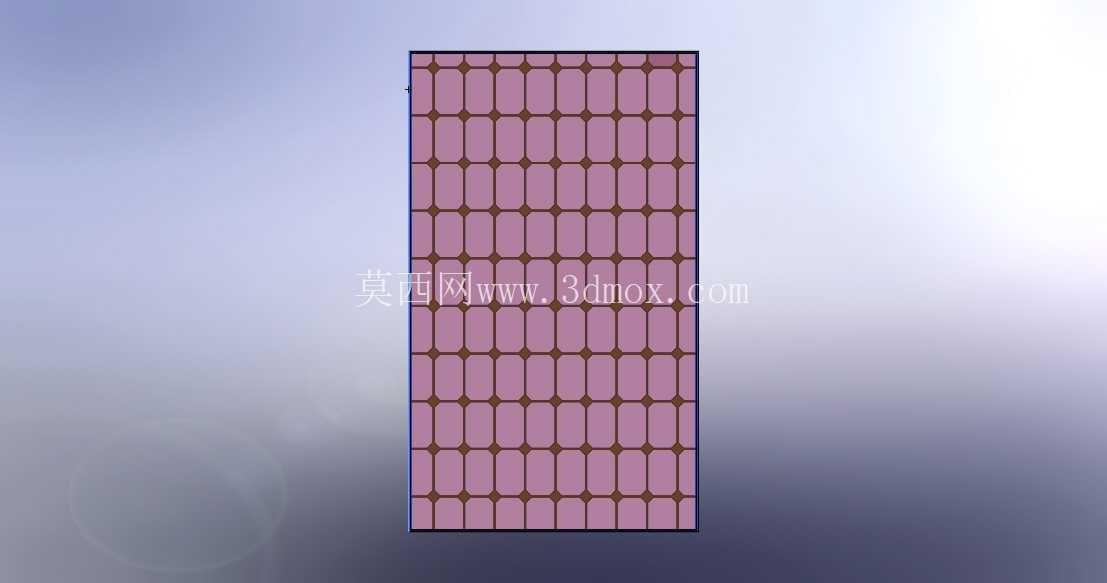

　　设计过程中首先确定了外形安装边界，整体长宽厚尺寸为2500mm×1500mm×50mm，厚度方向预留了足够的层压封装空间，正面采用高透光低铁钢化玻璃作为防护层，可承受常规户外冰雹冲击、风沙磨损，边框采用标准化铝合金型材，四周预留的安装孔位适配主流的光伏支架C型钢、角铝连接件，安装时可根据场地朝向调整倾角，无需额外定制转接件，降低现场施工的适配成本。结构排布上，电池片采用规整的矩阵式排布，单块电池片之间的汇流条走线做了隐埋设计，避免长期户外使用后汇流条受紫外线照射老化，层压结构从上到下依次为钢化玻璃、EVA胶膜、电池片阵列、EVA胶膜、TPT背板，各层材料的热膨胀系数做了匹配校核，避免昼夜温差大的区域出现层间脱胶、电池片隐裂的问题。

　　考虑到户外使用的全场景适配，背板的接线盒采用IP67防护等级设计，内置旁路二极管，当局部电池片被阴影遮挡时可自动旁路，避免热斑效应烧坏组件，接线端子采用通用MC4接头，可与市面上绝大多数光伏线缆、控制器接口直接匹配，无需额外转接头。设计时还兼顾了组件的可回收性，边框与玻璃、电池片层采用可拆解的封装结构，达到使用寿命后可分离不同材质进行分类回收，符合绿色能源产品的全生命周期环保要求。

　　不同于大功率并网电站用的大尺寸组件，该款电池板的尺寸适配性更强，既可以单块使用为小型负载供电，也可以多块串并联组成中小功率光伏阵列，满足不同功率等级的供电需求，安装时单块组件重量控制在两人可搬运的范围内，无需大型吊装设备即可完成现场安装，适配山地、屋顶、临时营地等大型设备难以进入的安装场景。在结构强度校核阶段，针对组件的风载、雪载承受能力做了仿真验证，边框的型材壁厚、加强筋位置经过优化，可承受2400Pa的风载荷与5400Pa的雪载荷，满足绝大多数内陆地区的户外使用要求，表面玻璃的透光率在91%以上，可减少光线反射带来的能量损失，提升单位面积的发电效率。电池片之间的间距经过精确计算，既避免了间距过小导致的热膨胀挤压隐裂，也不会因间距过大浪费组件的有效受光面积，整体受光区域占比达到94%以上，在有限的外形尺寸下最大化光电转换的有效面积。
