能量转换装置用放射状涡轮叶片结构

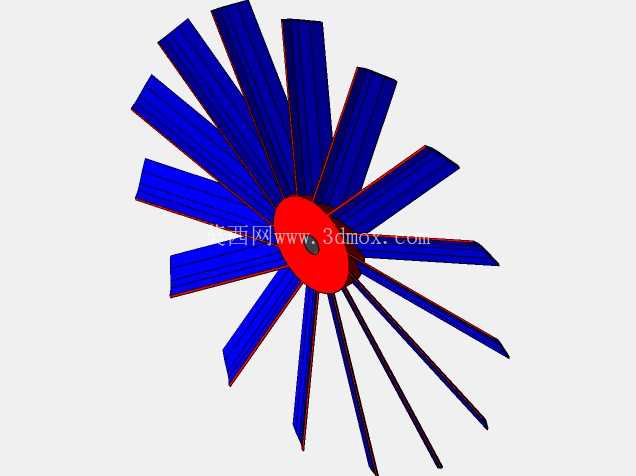

　　在中小型能量生成装置的流体做功单元设计中，涡轮叶片是直接承接流体动能、完成能量形式转换的核心接触部件，其结构合理性直接决定整套装置的能量转换效率与运行稳定性。这款叶片采用放射状均布排布设计，中心为实心轮毂结构，轮毂中心预留轴系安装孔位，可直接与动力输出轴或传动轴系配合，安装时需保证轮毂端面与轴肩的贴合度，配合面的同轴度公差需控制在0.02mm以内，避免高速运转时出现动不平衡量引发的振动问题。

　　从实际应用场景来看，这类结构的涡轮叶片可适配低压差流体工况，包括小型蒸汽发生装置的余压回收单元、低温余热发电的小型透平组件、以及部分开放式流体动能采集装置，相较于曲面复杂的航空级涡轮叶片，这种直叶片放射结构的加工门槛更低，普通三轴数控铣削设备即可完成加工，无需多轴联动的复杂工艺路径，适合小批量定制化的能量装置配套使用。叶片本体采用等截面直叶型设计，每片叶片从轮毂外缘向外延伸，叶片长度根据适配的流道直径确定，安装时叶片外圆与流道内壁的间隙需控制在1-2mm区间，间隙过大会造成流体泄漏降低做功效率，间隙过小则容易在运转过程中出现叶片擦碰流道壁的故障，尤其在高温工况下，还需预留材料热膨胀的补偿余量。

　　设计过程中优先考虑了结构的易加工性与运行可靠性，叶片与轮毂采用一体化结构设计，省去了叶片装配、铆接或焊接的工序，从根源上避免了连接部位在长期交变载荷下出现疲劳松动的问题。叶片的厚度从根部到 tip 端采用渐变设计，根部厚度更大以承接流体冲击带来的弯矩载荷，tip端厚度适当减小以降低整体转动惯量，减少轴系启动时的扭矩负载。每相邻两片叶片之间的流道为等宽渐扩结构，可保证流体在流道内流动时的压力变化平缓，避免局部涡流造成的能量损失，同时也能降低流体脉动带来的叶片振动，延长部件的使用寿命。

　　在安装边界方面，轮毂的轴向长度需匹配轴承座的安装间距，轮毂两端需预留轴用挡圈或锁紧螺母的安装位置，保证叶轮在轴向上无窜动空间。做动平衡校验时，需在叶片tip端的指定位置做去重处理，去重量不得超过叶片本体厚度的1/3，避免破坏叶片的结构强度。对于应用在有腐蚀流体工况的场景，可在叶片表面做钝化处理或喷涂防腐涂层，涂层厚度需均匀控制在0.05-0.1mm之间，过厚会改变叶片的型面尺寸影响流道精度，过薄则无法起到有效的防腐作用。

　　实际运行过程中，这类直叶片结构对流体入射角度的适应性更强，相较于扭叶片结构，在变工况运行时的效率下降幅度更小，适合工况参数波动较大的中小型能量生成场景。日常维护时仅需定期检查叶片表面是否存在冲蚀凹坑或裂纹，重点检查叶片与轮毂连接的根部位置，该位置是应力集中的核心区域，若出现深度超过0.5mm的冲蚀损伤则需及时更换叶轮，避免叶片断裂引发设备连锁故障。在装配前需对所有叶片的外形尺寸做一致性校验，相邻叶片的角度偏差不得超过0.5度，否则会直接影响动平衡精度，带来额外的运转噪音与轴承磨损问题。
