圆形全磁吸无线充电模块结构设计

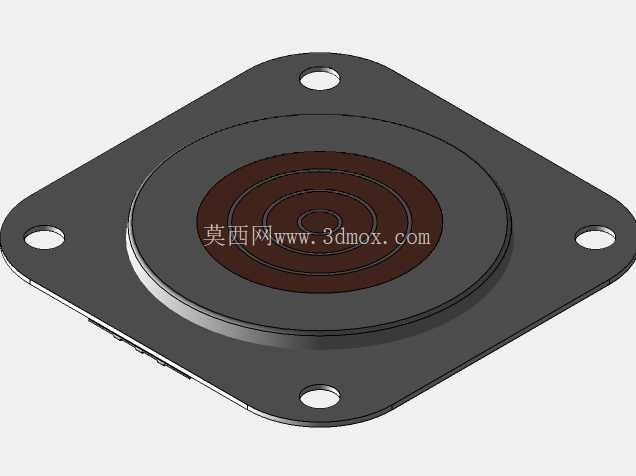

　　在消费电子、小型智能硬件的供电配套设计中，磁吸式无线充电模块的应用占比逐年提升，这类部件不需要传统插接端口的物理对位，依靠磁吸力自动完成发射端与接收端的位置匹配，大幅降低充电操作的对位难度，同时避免插接端口反复插拔带来的触点磨损、结构松动问题，在穿戴设备、小型桌面智能终端、便携数码配件的供电场景中适配性极强。本次设计的圆形全磁性充电模块，核心结构围绕磁吸附对位、无线能量传输、安装固定三个核心功能展开，整体采用圆形扁平式布局，主体线圈区域为同心圆结构，外围环绕排布磁吸组件，保证吸附时受力均匀，不会出现单侧翘起、对位偏移的问题。

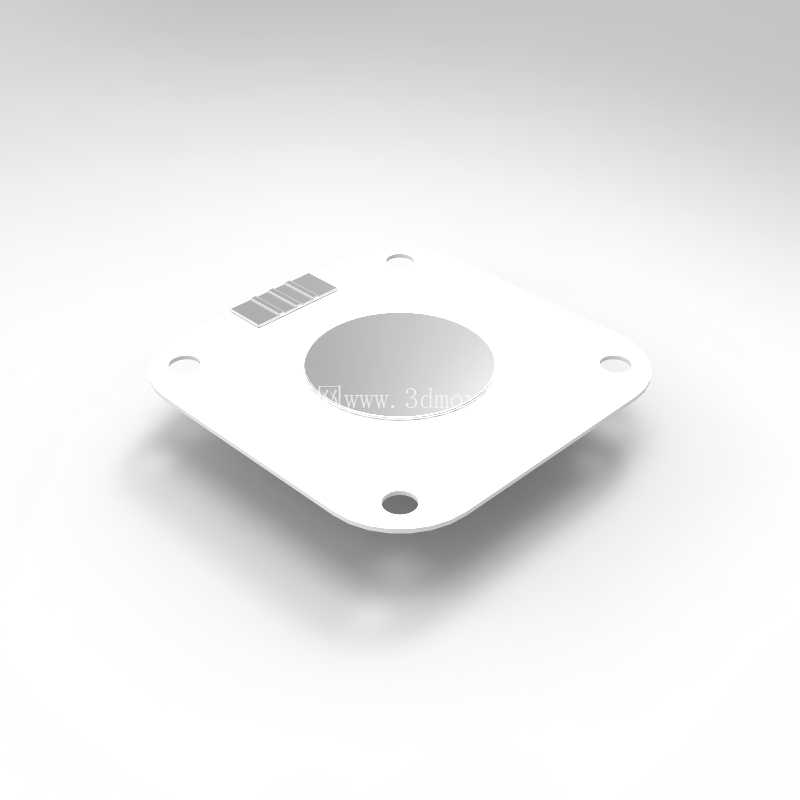

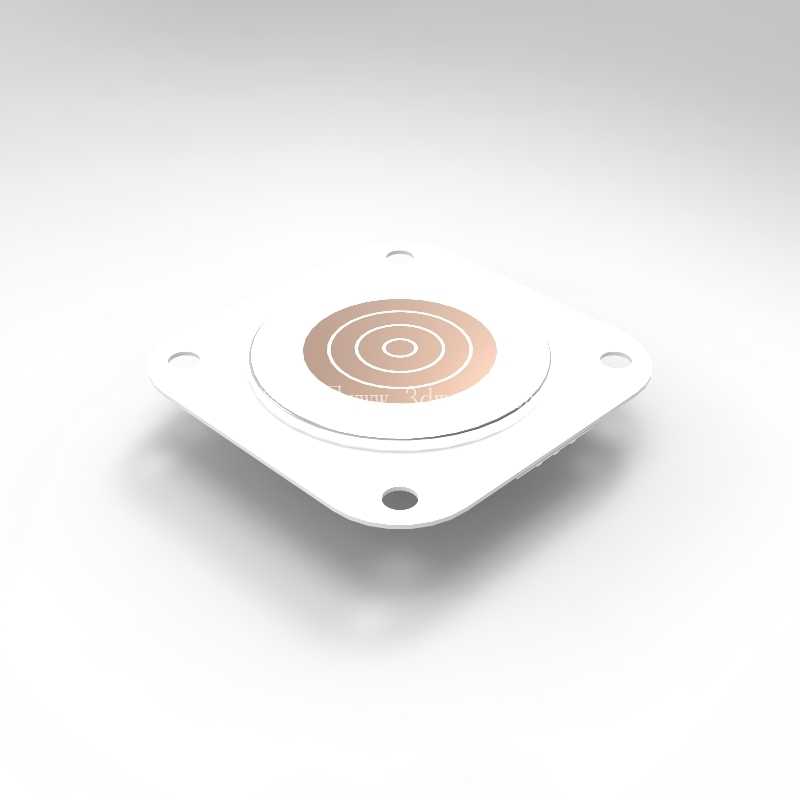

　　从安装边界来看，模块外围延伸出带安装孔的固定翼片，四个安装孔呈对称分布，孔位间距匹配常规小型电子设备的内部安装空间，安装时可通过螺丝直接固定在设备壳体内部的预设柱位上，不需要额外设计定制化固定支架，能有效压缩整机内部的结构占用空间。模块整体厚度控制在薄型化区间，适配当前消费电子追求轻薄化的设计趋势，不会因为内置充电模块导致设备外壳出现明显凸起。设计过程中优先考虑了磁路与无线充电线圈的电磁兼容性，磁吸组件的排布位置避开线圈的核心能量传输区域，避免磁性材料对无线充电的能量传输效率造成干扰，同时磁吸件的磁力大小经过匹配调校，既能够保证日常使用时充电对位后不会因为轻微晃动、拉扯出现脱落，也不会因为磁力过大导致取下充电端时需要施加过大拉力，造成设备移位或者部件损坏。

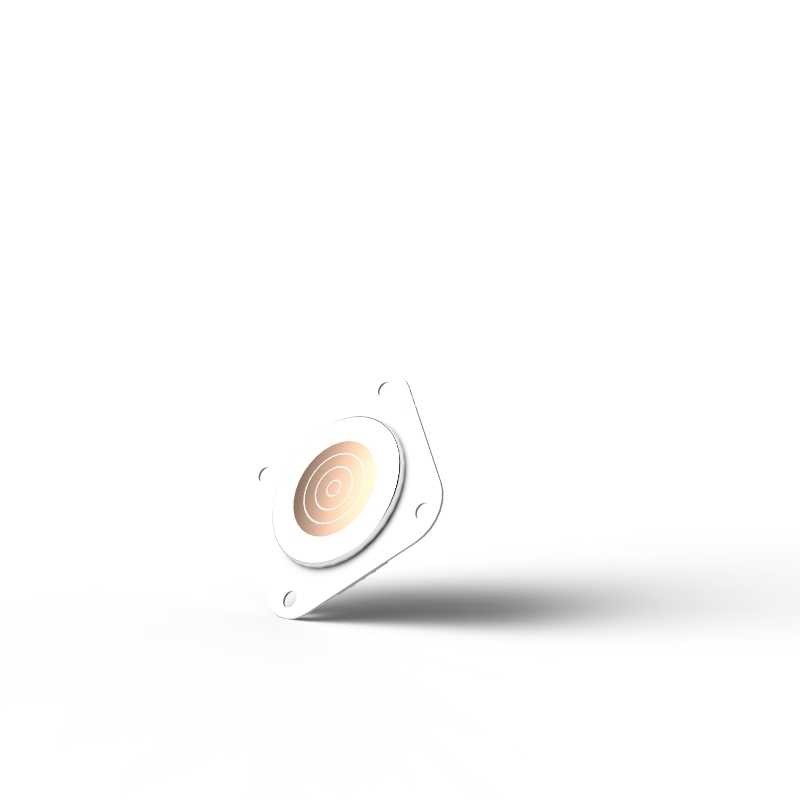

　　模块的接触面做了平整化处理，与接收端接触时贴合紧密，减少两者之间的空气间隙，进一步提升能量传输的稳定性，固定翼片与主体线圈区域做了圆弧过渡处理，避免结构应力集中，在受到轻微外力冲击时不会出现翼片断裂的问题。在实际选型适配中，这类圆形磁吸充电模块可以直接嵌入到小型智能设备的壳体内部，外露面与设备外壳表面保持齐平，外观整体性更强，相比传统的Micro USB、Type-C等插接式充电端口，没有外露的触点开口，能够实现更好的防尘防水性能，降低设备因为进灰、进水导致充电功能失效的概率。

　　从结构可靠性角度出发，模块内部的线圈绕制采用分层固定方式，磁吸件通过结构胶与基座牢固粘接，在常规的高低温使用环境下不会出现部件移位、磁力衰减过快的问题，安装孔位周边做了局部加厚处理，螺丝锁附时不会出现柱位开裂、滑牙的情况。针对不同设备的供电功率需求，该模块的基础结构可以灵活调整线圈线径与绕制匝数，不需要大幅改动外部安装尺寸，就能适配不同功率等级的无线充电方案，通用性较强。在三维建模过程中，所有配合面的公差都按照消费电子类零部件的常规装配精度设置，固定孔位的位置度公差满足自动化装配的要求，能够适配SMT贴片或者后续人工组装的工艺需求，模块的边角全部做了圆角处理，生产装配过程中不会出现划伤操作人员、刮坏设备内部线材的问题。
