十字顶带接口波纹储液罐体结构设计

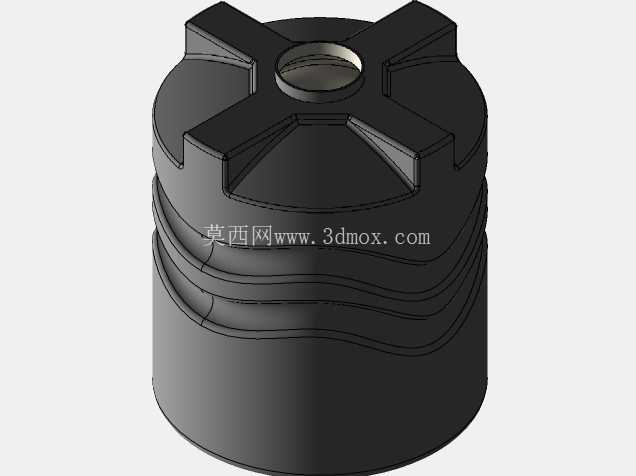

　　在中小型工业冷却系统、小型液压站的配套储液单元，以及户外小型供水稳压场景中，这类带十字顶结构的立式储液罐体是非常常见的功能部件，它的核心作用是为循环回路提供稳定的储液空间，缓冲回路内的液体容积波动，同时容纳液体受热膨胀产生的多余体积，避免系统压力异常升高。从结构设计逻辑来看，罐体采用立式圆柱主体，是因为圆柱形态在同等壁厚、同等材料用量的前提下，能承受更高的内部静压力，同时立式布置可以最大程度压缩安装占用的平面面积，适配设备内部紧凑的安装空间，很多小型工业设备的内部预留安装位都是窄长型的竖向空间，这种圆柱立式结构刚好能匹配这类安装边界。

　　顶部的十字形加强筋结构并非随意设计，首先十字筋将顶部圆形端盖的受力进行了分散，当罐体内部存在微正压时，端盖不会因为长期受力出现鼓胀变形，同时十字筋的凸起结构可以作为安装时的受力点，不管是人工搬运挪动罐体，还是采用工装进行顶部管路对接装配，都可以借助十字筋的凸起部位施加作用力，避免直接挤压端盖中心的接口部位造成接口变形。端盖中心的内嵌式金属接口，是专门用来对接进出液管路的，接口采用内嵌式设计而非外凸式，一方面可以降低罐体整体的竖向安装高度，减少顶部需要预留的管路操作空间，另一方面内嵌结构可以让接口与塑料罐体的结合面积更大，长期使用过程中不容易因为管路拉扯出现接口开裂、渗漏的问题。罐体中下部的多道环形波纹结构，是整个设计里很有实用价值的细节，首先波纹结构可以提升罐体侧壁的环向刚度，当罐体内部液位变化、压力出现小幅波动时，侧壁不会出现明显的鼓缩变形，避免长期交变应力下罐体侧壁出现疲劳开裂；其次波纹结构形成的环形凹槽，可以作为安装绑带的定位槽，当罐体需要壁挂安装或者固定在设备支架上时，绑带刚好可以卡在波纹凹槽内，不需要额外在罐体上设计安装凸耳，既简化了罐体的成型工艺，又能避免绑带在设备运行振动时出现上下滑移，保证安装固定的可靠性。

　　从安装边界的角度考虑，这类罐体的底部为平整的圆形端面，可以直接放置在平整的设备安装平面上，不需要额外的配套底座，如果需要进行固定，只需要在底部平面增加三个均匀布置的安装孔位即可，不会破坏罐体的整体储液密封性。在实际选型应用时，这类罐体的容积通常适配10L以内的小型循环系统，顶部接口的通径可以根据系统循环流量进行匹配，波纹的数量和深度可以根据罐体需要的刚度要求进行调整，十字筋的厚度也可以根据罐体顶部需要承受的载荷进行优化，比如如果顶部需要安装小型液位传感器或者排气阀，就可以适当加厚十字筋的壁厚，提升顶部端盖的承载能力。在建模过程中，这类罐体的结构需要重点处理几个细节：一是顶部十字筋与端盖的过渡圆角，不能采用直角连接，否则注塑或者滚塑成型时会出现应力集中，使用过程中容易在连接处出现开裂；二是波纹结构的圆弧过渡，所有波纹的凸起和凹陷位置都要采用平滑圆弧，避免成型时出现材料堆积或者壁厚不均的问题；三是中心接口与端盖的结合部位，要设计足够的包胶或者嵌件定位结构，保证金属嵌件与罐体主体结合牢固，不会因为温度变化出现松动渗漏。

　　这类罐体在实际使用中，通常会在内部搭配简单的液位挡板，减少设备移动或者运行时液体的晃动冲击，顶部除了进出液接口之外，还可以根据需要在十字筋的间隔位置预留小的排气口或者液位传感器安装口，不需要额外破坏端盖的主体加强结构，充分利用了十字筋分隔出的顶部空间。和普通的光滑圆柱储液罐相比，这种带十字顶和波纹结构的罐体，在同等壁厚下整体刚度可以提升40%以上，同时不需要额外设计安装结构，整体成型工艺更简单，生产成本更低，非常适合批量应用在小型工业设备、小型冷却循环系统、户外小型供水装置等场景中，在结构设计时只需要根据实际使用的压力要求、容积要求调整罐体的高度、直径、波纹数量和十字筋的尺寸，就可以快速衍生出适配不同场景的系列化产品。
