工业设备振动状态在线监测装置结构

　　在流程工业的连续生产场景中，关键旋转与往复类设备的振动异常往往是故障发生的前置信号，这类监测装置的核心作用，就是在设备振动参数偏离正常阈值区间时，及时输出预警或联锁信号，避免设备出现不可逆损坏，减少非计划停机带来的产能损失。从实际落地场景看，这类装置广泛适配石油天然气开采场站的泵组、汽轮发电机组、纸浆造纸生产线的烘缸与磨浆设备、矿山破碎筛分设备、水泥生产线的回转窑与辊压机，以及各类通用工厂的风机、压缩机等传动设备，覆盖从低临界转速到中速运行的绝大多数工业动设备监测需求。

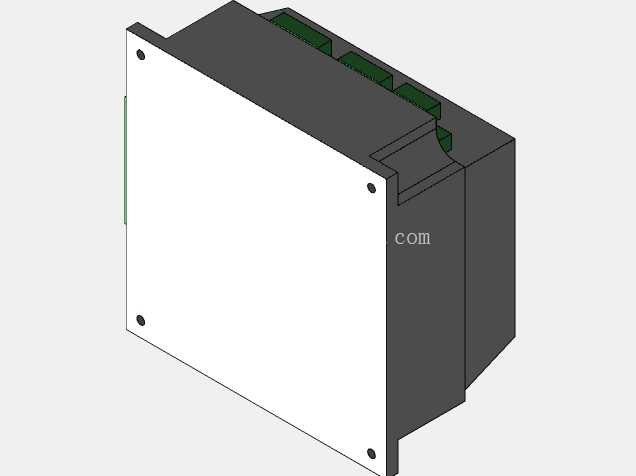

　　从结构设计逻辑来看，该装置采用导轨式安装的模块化壳体思路，主体外壳分为前后两个装配部分，前面板为平整的安装基准面，预留三个固定孔位，可直接固定在机柜内的安装背板上，侧面预留接线端子的插装空间，端子排采用下沉式布局，避免接线后线缆突出超出设备安装边界，整体外轮廓做了切角处理，既可以减少机柜内相邻设备安装时的干涉风险，也能在插拔接线时预留手部操作空间。壳体侧面标注的通讯接口区域，对应内部电路板的通讯模块安装位，设计时将强弱电回路做了物理分隔，减少现场电磁干扰对信号采集精度的影响。

　　功能层面，该装置可实现连续的振动信号验证、采集与阈值比对，无需人工定期到场采集数据，能够24小时持续跟踪设备的振动幅值、频率变化趋势，当监测值达到预警阈值时输出报警信号，达到危险阈值时可直接联动设备停机回路，实现从监测到保护的闭环。不同于便携式振动采集设备，这类固定式监测装置不需要人员靠近运行中的高危设备，在高温、高噪声、存在易燃易爆介质的生产场景中，能够大幅降低巡检人员的作业风险，同时避免人工采集数据的时间间隔导致的故障漏判。

　　在安装边界设计上，该装置的整体深度适配标准工控机柜的内部安装空间，前面板高度与常规低压配电模块保持一致，可与PLC模块、继电器模块等常规工控元件并排安装在标准DIN导轨上，不需要额外定制安装支架。接线端子采用快插式结构设计，现场布线时可直接压接端子后插入，不需要焊接，能够大幅缩短现场施工的接线时间，同时降低虚接故障的概率。壳体的散热结构采用自然对流设计，没有额外加装散热风扇，避免风扇本身的振动影响监测精度，同时减少了转动部件带来的额外故障点，适配工业现场长期连续运行的可靠性要求。

　　从建模细节来看，壳体的所有装配止口都做了公差适配设计，前后壳装配时的定位筋与卡扣位置对应准确，不会出现装配错位，前面板的固定孔位做了沉头处理，固定螺丝安装后不会突出面板表面，避免影响相邻设备的安装。通讯接口的位置预留了足够的插拔空间，即使在密集安装的机柜内，也可以不用拆卸相邻设备就能完成通讯线的插拔操作。内部电路板的安装柱位置与壳体一体成型，不需要额外加装铜柱，减少装配零件数量，同时提升壳体的整体结构强度，在现场运输、安装过程中不容易出现壳体开裂、柱脚断裂的问题。

　　实际选型应用中，这类振动监测装置往往需要和现场的加速度传感器、位移传感器配合使用，装置本身的信号输入通道做了隔离设计，能够避免现场强电回路的串扰损坏采集模块，同时支持信号的硬件滤波，过滤掉现场的工频干扰、管道振动带来的杂波信号，保证采集到的振动数据真实反映设备本身的运行状态。不同于通用型数采模块，该装置内置了针对不同工业设备的振动阈值判断逻辑，不需要用户做复杂的二次编程，只需要根据现场设备的额定参数设置对应阈值，就可以直接投入使用，降低了现场工程人员的配置难度。
