磷酸铁锂电池组达利BMS保护装置

　　这款80A规格的磷酸铁锂电池保护板，主要适配16串48V磷酸铁锂储能、低速动力类电池组，在低速电动代步车、家庭储能柜、小型光伏离网储能系统、便携式工业备用电源这类场景中承担核心的电池状态管控职能，区别于带NTC温度采样的版本，该版本未配置外置温度采样回路，更适合对成本控制严格、电池组自身散热条件充足、工作环境温度波动区间窄的应用场景，能在满足基础保护功能的前提下，简化外部接线工序，降低整机组装的接线复杂度。

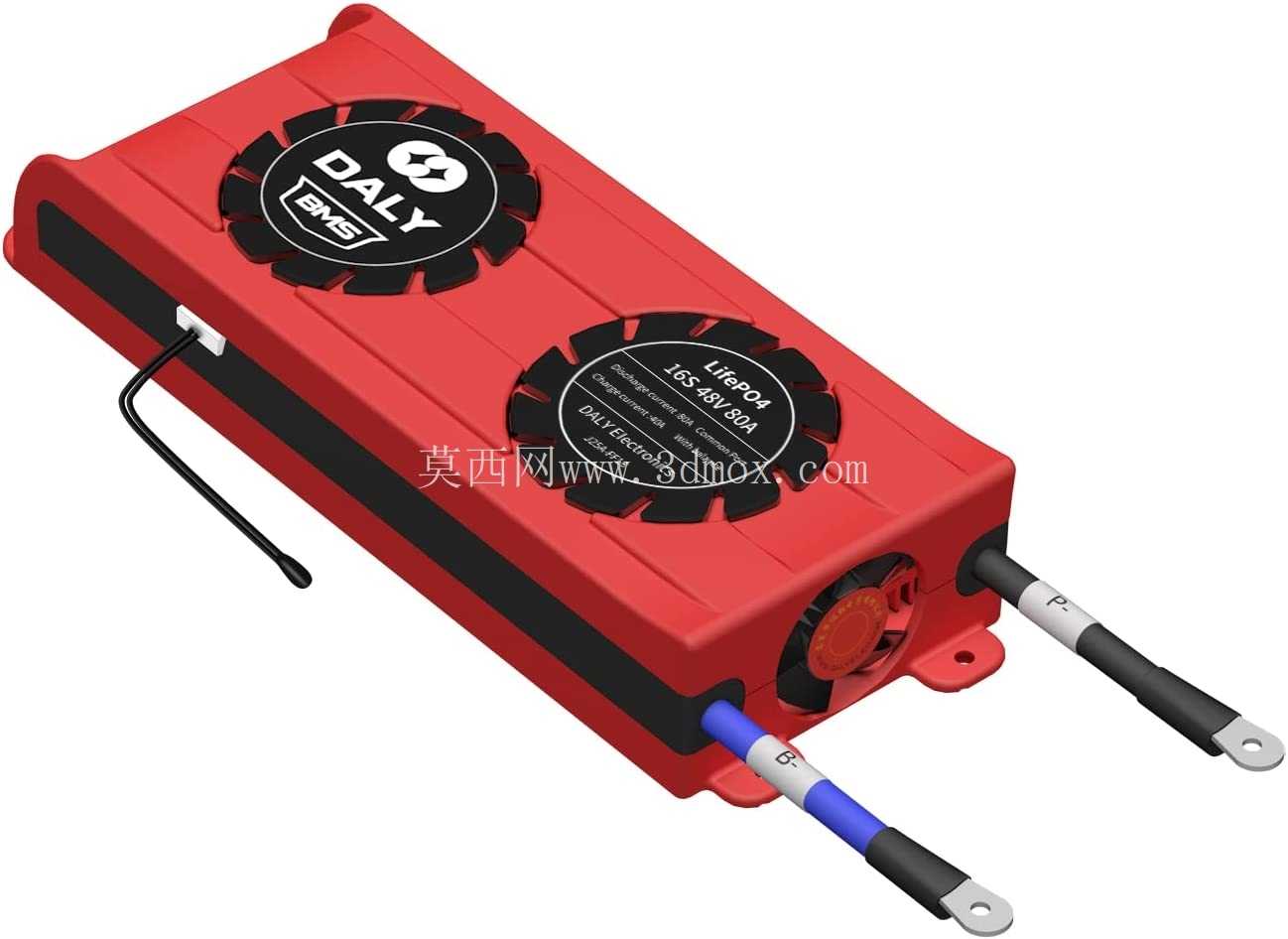

　　从结构设计层面看，整体壳体采用阻燃PC+ABS混合材质注塑成型，壳体表面做了纵向加强筋结构，既可以提升壳体的抗挤压、抗冲击性能，避免运输、安装过程中受外力挤压导致内部PCB板元器件受损，同时加强筋形成的凹凸结构也能增大壳体与空气的接触面积，辅助内部功率器件散热。壳体两端预留了带安装孔的固定耳，安装孔位适配M4规格的固定螺丝，安装时可直接通过固定耳将保护板固定在电池组的支架侧面或者电池仓内壁，安装边界需要注意，固定耳的突出位置需要预留至少5mm的操作空间，方便螺丝的紧固作业，同时保护板主体与电池组单体电芯表面需要预留不小于3mm的间隙，避免壳体直接接触电芯表面，影响电芯自身的散热。

　　功率回路上采用了大电流铜条作为汇流载体，替代传统的细导线走线，降低大电流充放电过程中的线路压降，减少回路发热，适配持续80A的充放电电流工况，峰值电流耐受能力可满足短时间启动类大电流冲击需求。壳体上集成的两个轴流散热风扇，直接对准内部的MOS功率管组位置，当充放电电流超过阈值时，风扇可主动启动带走热量，避免功率器件因过热触发降额或者保护，相比无风扇的同规格保护板，持续大电流工况下的温升可降低15摄氏度以上，有效提升长时间大电流工作的稳定性。

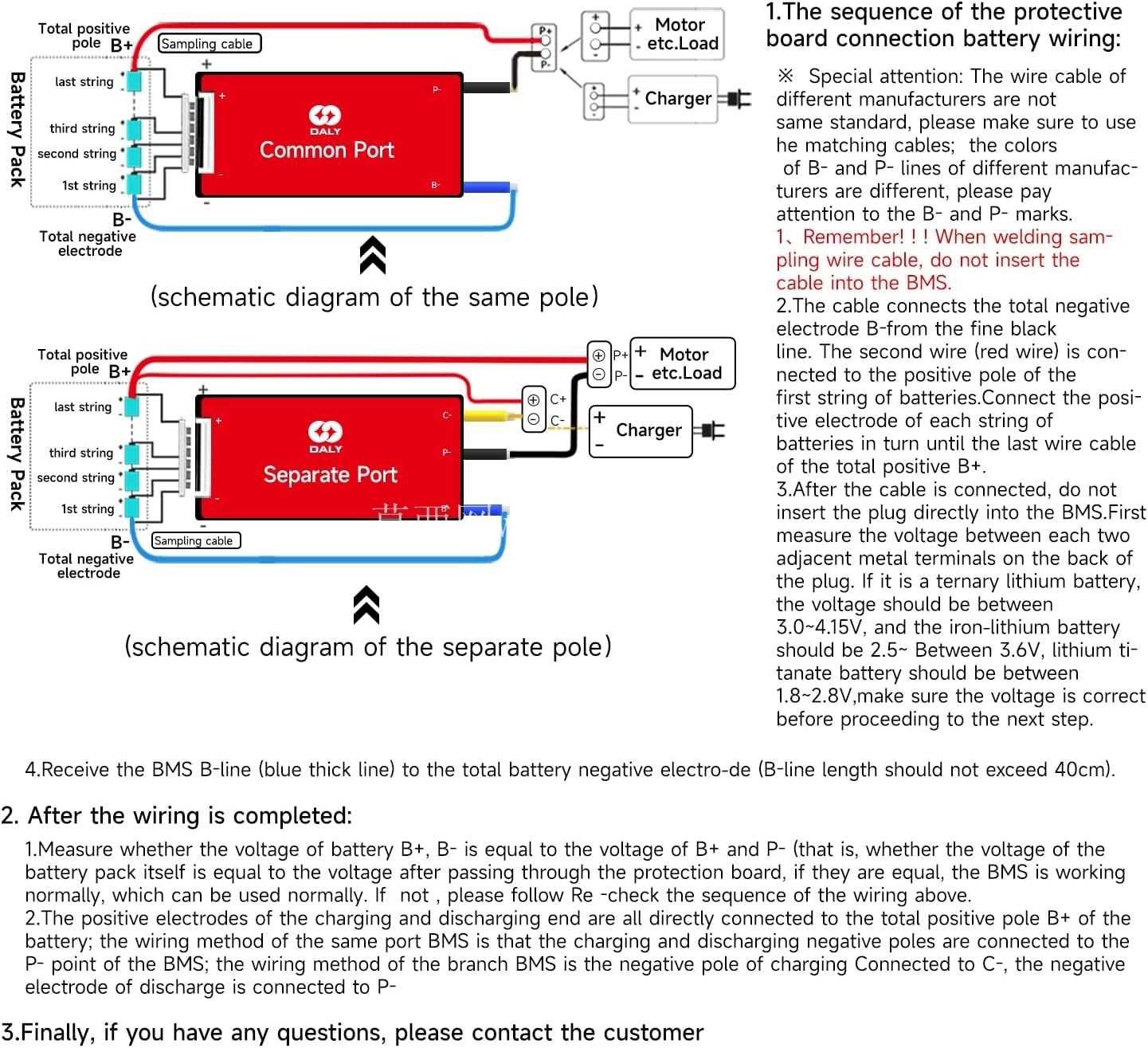

　　外部接线端采用了带绝缘护套的大截面铜缆，线缆端部压接了冷压接线端子，方便与电池组总正总负、负载端直接连接，线缆与壳体衔接位置做了防弯折的应力释放结构，避免安装过程中反复弯折导致线缆根部断线，接线时需要注意，动力线缆的弯曲半径不能小于线缆直径的5倍，避免线缆内部铜丝断裂导致接触电阻过大发热。

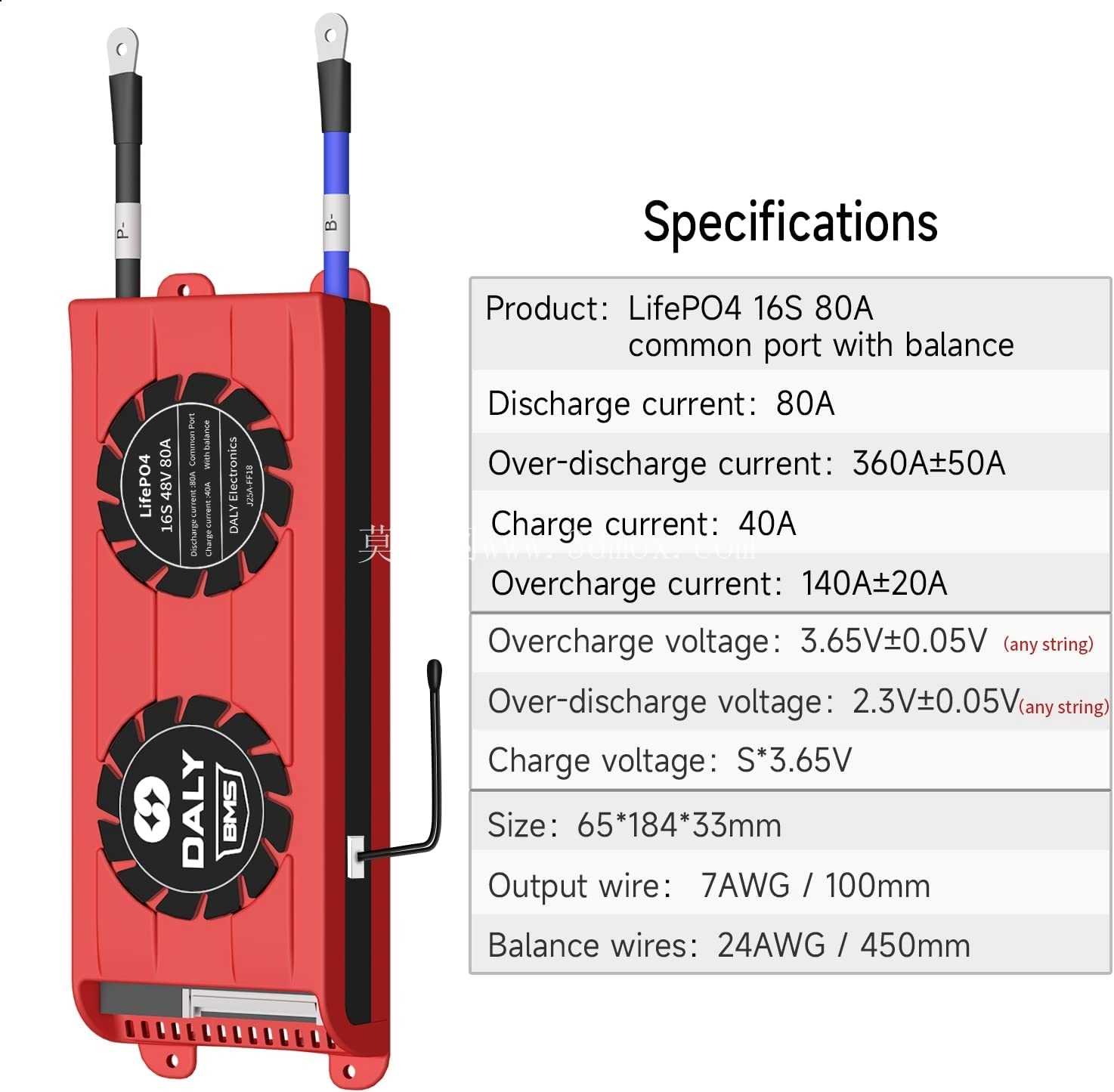

　　功能逻辑上，该保护板覆盖了磷酸铁锂电池组必备的过充保护、过放保护、过流保护、短路保护、均衡管理功能，单体过充保护阈值匹配磷酸铁锂电芯的3.65V标准电压点，过放保护阈值设定在2.5V，避免电芯过放导致容量不可逆衰减，被动均衡功能可在充电末期对电压偏高的单体进行小电流泄放，缩小整组电芯的电压差，提升整组电池的容量利用率与循环寿命。由于未配置NTC温度采样回路，该版本不支持温度过高、过低的充放电保护功能，应用时需要在电池组层面额外配置温度管控措施，或者将其应用在环境温度稳定在0-45摄氏度区间的场景中，避免极端温度下充放电损伤电芯。

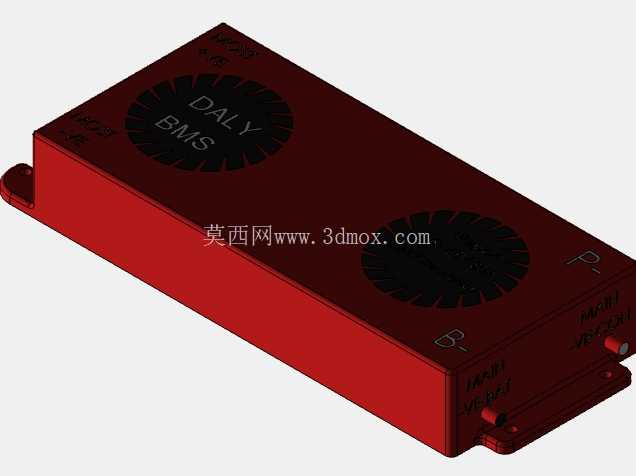

　　建模过程中，对壳体表面的品牌标识、参数丝印都做了等比例还原，散热风扇的格栅结构、固定耳的安装孔位、动力线缆的出线角度都完全参照实物尺寸绘制，可直接用于电池PACK的结构干涉检查、电池仓的布局设计、整机组装的装配模拟，结构设计人员在做电池包整体布局时，可直接调用该模型核对安装尺寸，确认接线空间是否充足，避免后期开模或者组装时出现结构干涉问题。
