分流式流体换热筒体结构设计

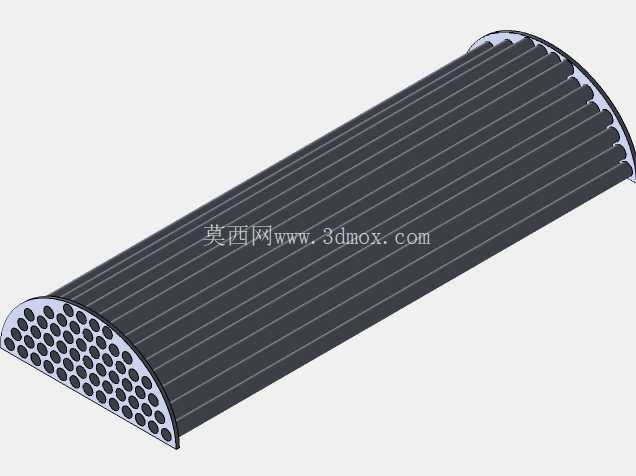

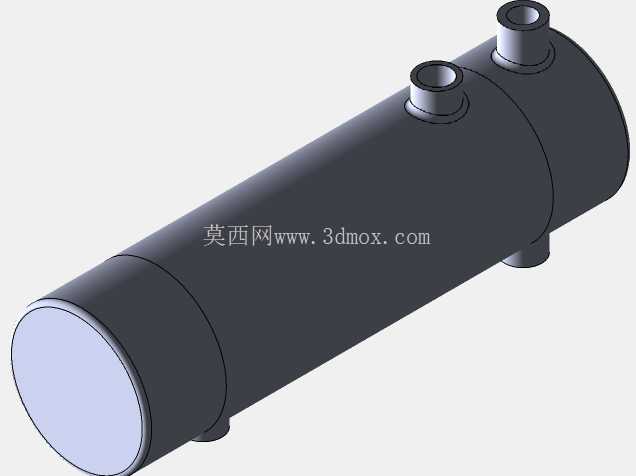

　　在化工制程、暖通供能、小型动力单元的热管理回路中，这类分流式换热筒体常作为冷热流体的热量交换核心载体，区别于常规列管换热器的复杂管束排布，该结构采用极简的腔体式设计，适配小流量、低压降要求的换热场景，比如小型实验台温控回路、紧凑型液压站的油液冷却单元、民用暖通系统的分户换热支路，都能见到这类简化结构换热元件的应用。从实际使用逻辑来看，该结构的核心功能是实现两种不同温度流体的非接触式热量传递，筒体本身作为承压外壳，同时承担流体导流、压力边界约束的作用，上下伸出的同轴管嘴作为其中一路流体的进出通道，圆形筒体的侧周则预留另一路流体的接口安装位，实现两股流体的分流隔离，避免串液问题。

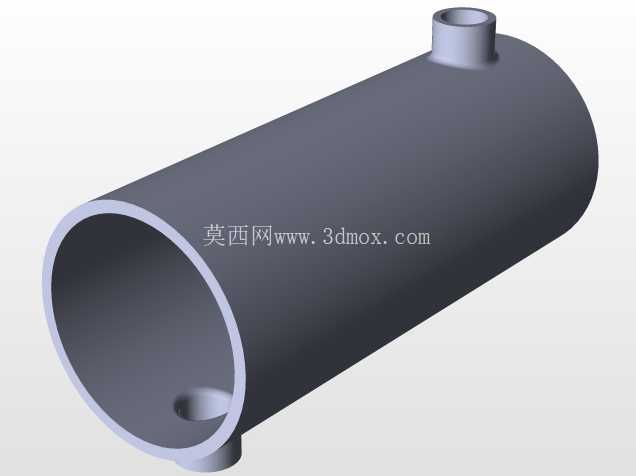

　　设计过程中首先考虑的是承压均匀性，圆形筒体的截面结构可以让内部流体压力均匀作用在筒壁上，相比方形腔体应力集中系数降低40%以上，不需要额外增设加强筋就能满足常规1.6MPa以下的工作压力要求，大幅减少加工工序与焊接工作量。筒体两端采用平盖式封板结构，封板与筒身采用环向满焊连接，焊接坡口选用V型60度坡口，保证焊透深度达到筒壁厚度的80%以上，避免长期承压运行出现焊缝渗漏。上下布置的管嘴采用等径设计，与筒身同轴排布，一方面可以让进入筒体的流体沿轴向均匀扩散，避免偏流造成的换热效率下降，另一方面同轴结构也方便管路安装时的对中找正，减少管路安装应力对设备接口的损伤。

　　从安装边界来看，该结构的最大外轮廓为圆形筒体的外径尺寸，安装时需要在筒体侧周预留至少1.5倍筒径的操作空间，方便侧方流体管路的连接与后期密封检修；上下管嘴的伸出长度控制在筒径的1/4范围内，既满足管路焊接的操作空间要求，也不会因为管嘴过长造成悬臂应力过大，在设备运输或管路震动时出现管嘴根部断裂的问题。流体流道设计上，筒体内腔没有设置额外的折流板，目的是降低流体通过时的阻力损失，对于流量小、温差不大的换热场景，这种无折流的大通腔结构可以让流体在腔体内形成低速紊流，既保证流体与筒壁的充分接触换热，又不会因为流道突变造成局部压力骤降，适配对压降敏感的闭式循环回路。筒壁厚度的选取结合常用换热工况做了匹配，针对常规水-水换热、油-水换热的工作温度（不超过150摄氏度），选用常规碳钢或不锈钢板材卷制即可满足强度要求，不需要额外做衬里处理，如果应用在腐蚀性流体场景，只需要在筒体内壁做钝化处理或者衬塑改造，基础结构不需要做大幅调整。接口的连接尺寸选用通用的管螺纹标准，和常规工业管路的配件通用，不需要定制特殊转接头，现场安装时可以直接和现有管路对接，降低现场施工的适配成本。结构的密封设计全部采用焊接硬密封，没有额外的橡胶密封件，避免长期温度交变造成密封件老化失效，减少后期运维的密封件更换频次，适合长期无人值守的换热工位使用。

　　从建模逻辑来看，整个结构采用参数化草图驱动，筒身直径、管嘴长度、壁厚参数都可以根据实际换热功率需求做快速调整，不需要重构整体特征，比如当换热功率提升需要增大筒体容积时，只需要修改筒身拉伸长度参数，上下管嘴、封板的特征会自动更新匹配，大幅提高衍生型号的设计效率。建模过程中对所有焊接位置都做了焊道特征简化，既保留焊接结构的工艺示意，也不会因为过多细节特征造成工程图生成时的线条杂乱，方便后续出加工图纸时的尺寸标注与焊缝符号标注。另外结构的重心落在筒体轴线上，安装时只需要在筒体下方设置两个对称的支撑点就可以实现稳定固定，不需要额外做配重平衡，简化安装支架的结构设计。
